Pregunta 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Asturias Extraordinaria 2026
Tema: Perspectiva isométrica y caballera · Del examen Extraordinaria (2026)
Enunciado
Pregunta 4 (2 puntos). Dibujar en perspectiva isométrica a escala natural la figura representada por las vistas. Utilizar el punto R como referencia. No aplicar coeficientes de reducción en ejes. No borrar las construcciones auxiliares.

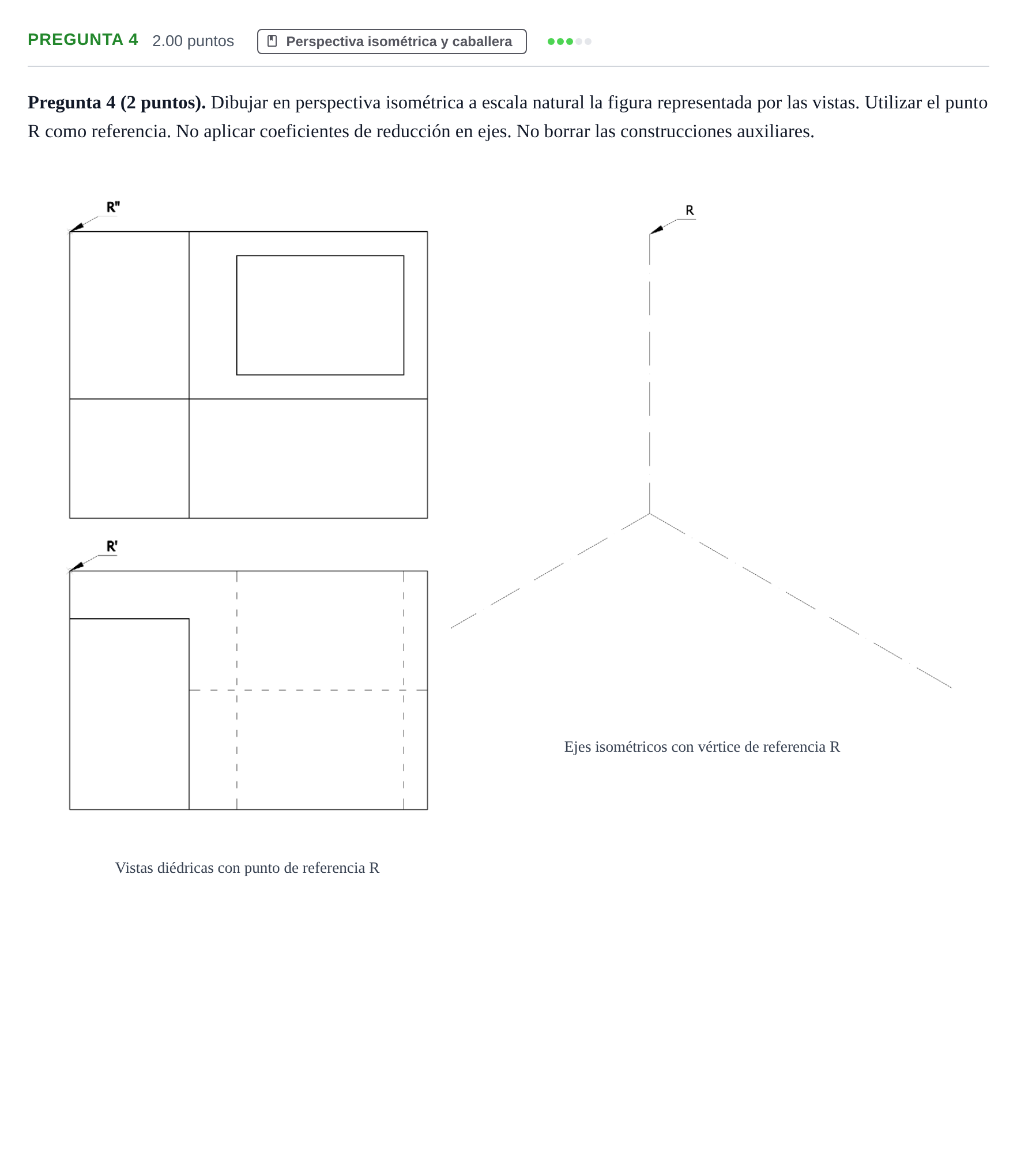

Vistas diédricas con punto de referencia R
Ejes isométricos con vértice de referencia R
Solución
Según los criterios oficiales de corrección
Dibujar en perspectiva isométrica a escala natural la figura representada por las vistas. Utilizar el punto R como referencia. No aplicar coeficientes de reducción en ejes. No borrar las construcciones auxiliares.
Solución: Resolución gráfica: 1. Tomar las medidas directas (escala natural 1:1, sin coeficiente de reducción) del alzado y la planta. 2. Situar el prisma envolvente a partir del punto de referencia . 3. Construir el vaciado o hueco pasante rectangular central visible en el alzado. 4. Realizar el corte escalonado en el lateral izquierdo e inferior según indica la planta. 5. Representar con línea continua visible todas las aristas vistas y con línea de trazos las aristas ocultas de la pieza.
