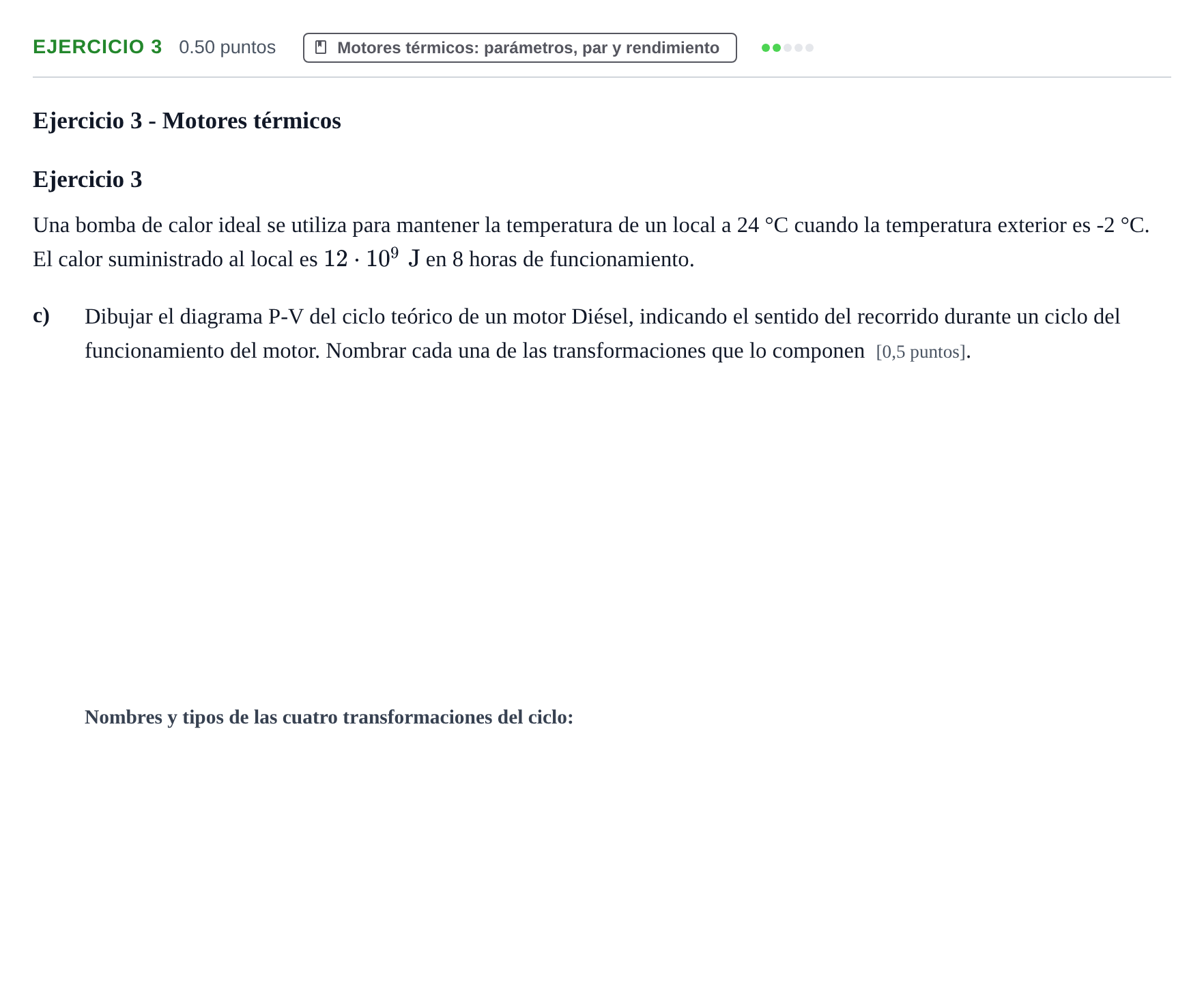

Ejercicio 3 - Motores térmicos · Tecnología e Ingeniería II PAU Andalucía Extraordinaria Suplente 2024

c) Nombrar cada una de las transformaciones que componen el ciclo Diésel

Solución: 1-2: Compresión adiabática (o isentrópica) del aire. 2-3: Combustión/aportación de calor a presión constante (isóbara). 3-4: Expansión adiabática (o isentrópica), carrera de trabajo. 4-1: Cesión de calor al exterior a volumen constante (isócora/isocórica).

c) Dibujar el diagrama P-V del ciclo teórico de un motor Diésel, indicando el sentido del recorrido

Solución: Diagrama P-V en sentido horario (ciclo de potencia directo): - Eje vertical P (presión), eje horizontal V (volumen). - Punto 1 a 2: Curva de compresión adiabática reversible, disminuye el volumen de $V_1$ a $V_2$ y sube la presión. - Punto 2 a 3: Segmento horizontal de combustión a presión constante ($P_2 = P_3$), el volumen aumenta hasta $V_3$. - Punto 3 a 4: Curva de expansión adiabática, el volumen aumenta hasta $V_4 = V_1$ y baja la presión. - Punto 4 a 1: Segmento vertical de enfriamiento/escape a volumen constante ($V_4 = V_1$), la presión desciende hasta $P_1$. - Flechas de recorrido en sentido de las agujas del reloj.
