Ejercicio 2 · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2024

Tema: Ensayos de dureza: Brinell y Vickers · Del examen Ordinaria Suplente (2024)

Enunciado

Para conocer la dureza de una pieza de acero se realiza el ensayo de Vickers. Se aplica una carga de 20 kp20\ \text{kp} durante 15 segundos15\ \text{segundos}. La diagonal de la huella formada tiene una longitud de 0,22 mm0{,}22\ \text{mm}.

a)

Calcular el valor de la dureza del acero y escribir la expresión normalizada de la dureza Vickers (1 punto).

b)

Calcular la diagonal de la huella si se aplica una carga de 30 kp30\ \text{kp} durante 15 segundos15\ \text{segundos} al mismo material (1 punto).

c)

Explicar qué es la escala de Mohs y para qué sirve (0,5 puntos).

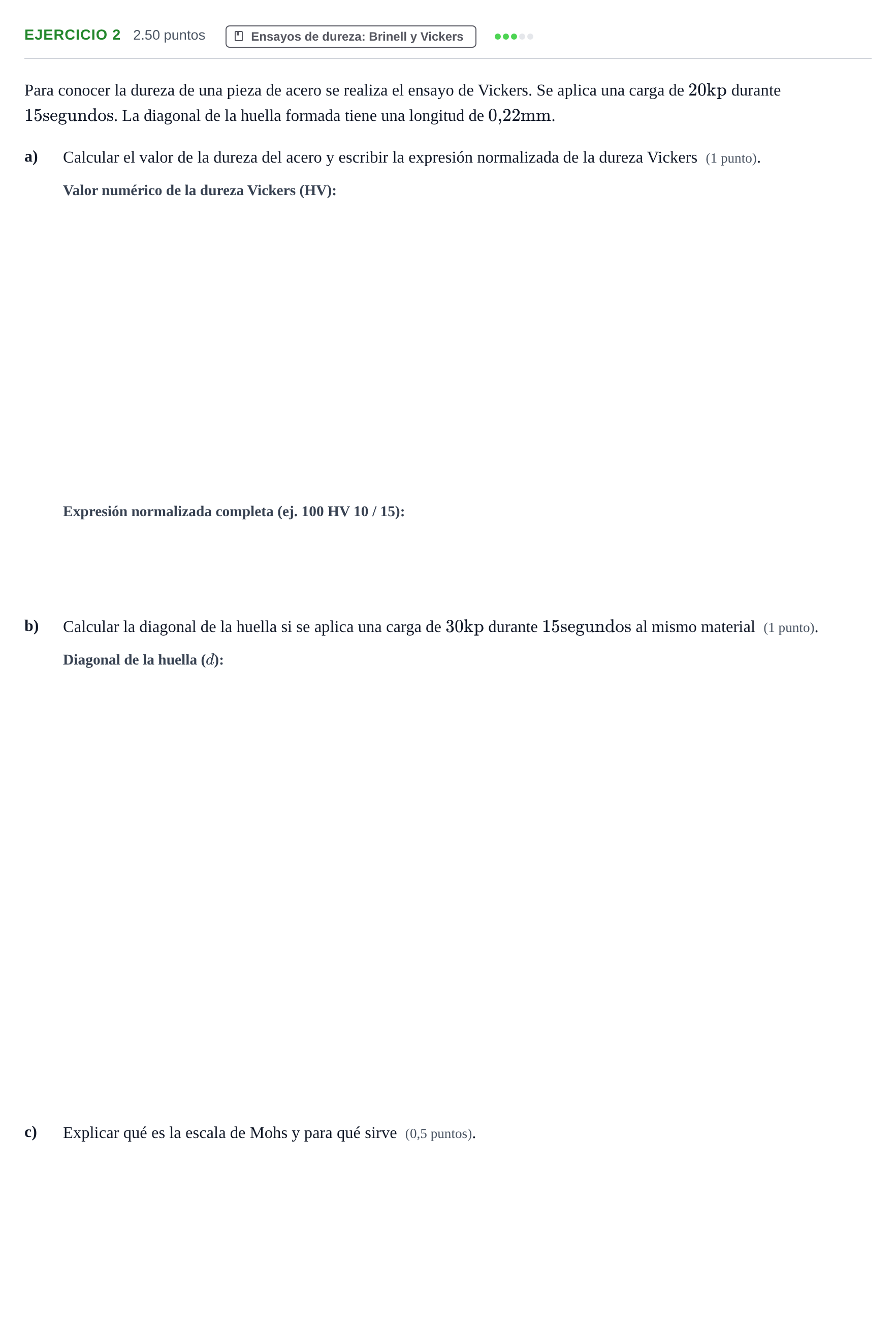

Enunciado: Ejercicio 2 · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2024

Solución

Según los criterios oficiales de corrección

a) Calcular el valor de la dureza del acero (0,7 puntos).

Solución: 766,28

a) Escribir la expresión normalizada de la dureza Vickers (0,3 puntos).

Solución: 766 HV 20 / 15

b) Calcular la diagonal de la huella si se aplica una carga de 30 kp durante 15 segundos al mismo material (1 punto).

Solución: 0,27 mm / 0,2694 mm / 269,4 µm

c) Explicar qué es la escala de Mohs y para qué sirve (0,5 puntos).

Solución: Es una escala cualitativa de dureza al rayado compuesta por 10 minerales patrón ordenados del 1 (talco) al 10 (diamante), donde cada uno raya a los anteriores y es rayado por los posteriores. Sirve para determinar la dureza relativa de un mineral o material por comparación.
