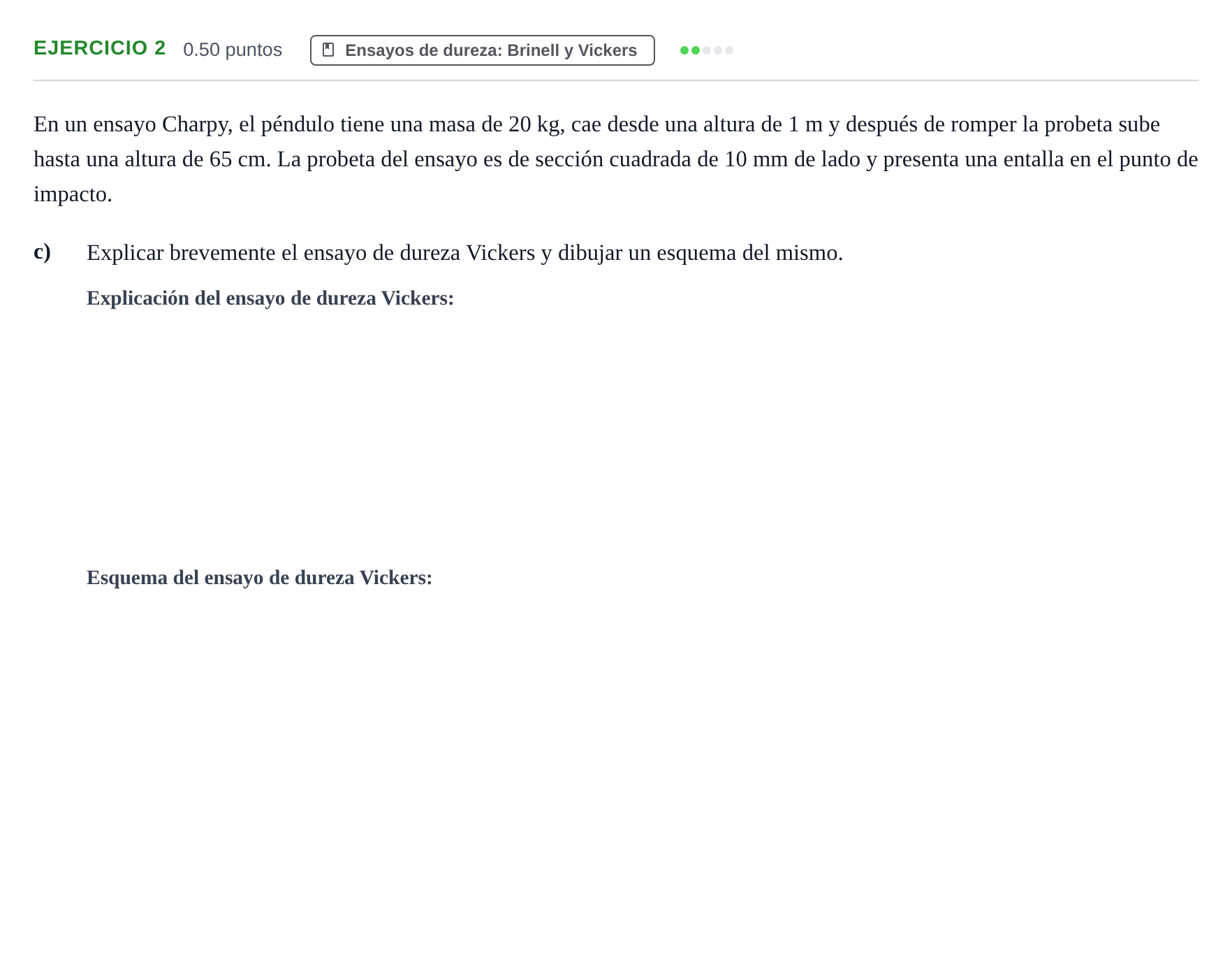

Ejercicio 2 - Ensayos de dureza: Brinell y Vickers · Tecnología e Ingeniería II PAU Andalucía Extraordinaria Titular 2024

c) Explicar brevemente el ensayo de dureza Vickers

Solución: El ensayo de dureza Vickers consiste en presionar la superficie de una probeta con un penetrador de diamante en forma de pirámide recta de base cuadrada con un ángulo entre caras opuestas de 136°. Se aplica una carga constante durante un tiempo determinado y, tras retirarla, se miden al microscopio las dos diagonales de la huella cuadrangular resultante ($d_1$ y $d_2$). La dureza se calcula dividiendo la carga entre el área lateral de la huella piramidal: $HV = \frac{1{,}8544 \cdot F}{d^2}$, donde $d$ es la media aritmética de las diagonales.

c) Dibujar un esquema del ensayo de dureza Vickers

Solución: Esquema que represente el penetrador piramidal de diamante con ángulo entre caras opuestas de $136^\circ$, la fuerza $F$ aplicada perpendicularmente, y la huella cuadrada resultante sobre la superficie del material mostrando las dos diagonales $d_1$ y $d_2$.
