Ejercicio C) b2) · Física PAU Andalucía Ordinaria Suplente 2 2025

Tema: Óptica geométrica · Del examen Ordinaria Suplente 2 (2025)

Enunciado

b2) Una lámina de vidrio de caras planas y paralelas suspendida en el aire tiene un espesor de 8 cm8\text{ cm}. Un rayo de luz monocromática incide en la cara superior de la lámina con un ángulo de 45∘45^\circ respecto a la normal.

Datos:

naire=1n_{\text{aire}} = 1; nvidrio=1,6n_{\text{vidrio}} = 1{,}6; c=3⋅108 m/sc = 3\cdot 10^8\text{ m/s}

i)

(0,25 puntos) Realice un esquema de la trayectoria que sigue el rayo refractado en los diferentes medios.

ii)

(0,75 puntos) Calcule el valor del ángulo de refracción en el interior de la lámina y el del ángulo con el que emerge el rayo tras atravesar la lámina.

iii)

(0,5 puntos) Determine el tiempo que tarda el rayo en atravesar la lámina.

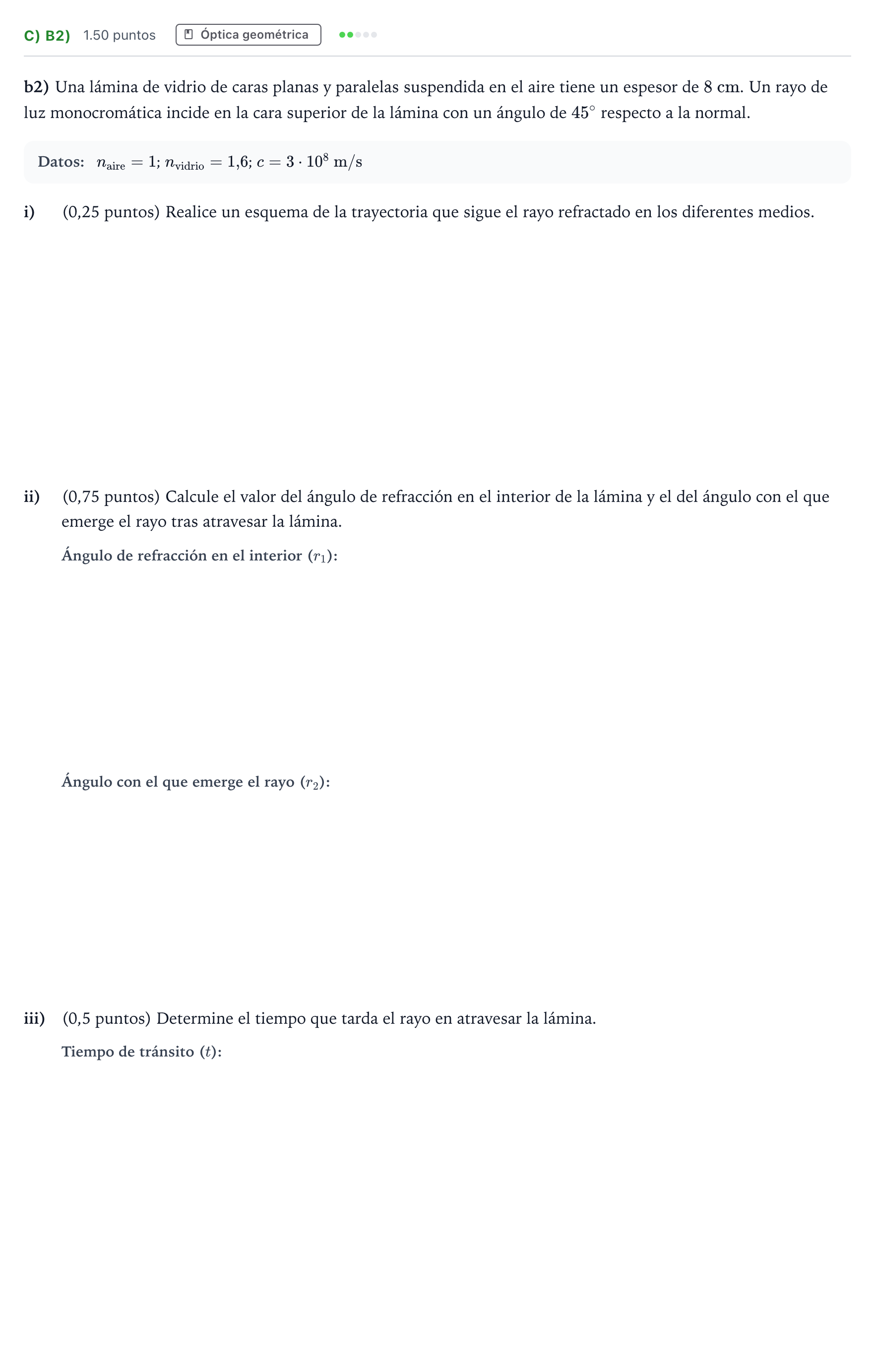

Enunciado: Ejercicio C) b2) · Física PAU Andalucía Ordinaria Suplente 2 2025

Solución

Solución de AprenAI (no es la oficial)

i) Realice un esquema de la trayectoria que sigue el rayo refractado en los diferentes medios.

Solución: Esquema en el que se representa la lámina de vidrio de caras planas y paralelas rodeada de aire. El rayo incide en la cara superior con un ángulo i1=45∘i_1 = 45^\circ respecto a la normal y se refracta acercándose a la normal (r1≈26,23∘<45∘r_1 \approx 26{,}23^\circ < 45^\circ). Al incidir sobre la cara inferior paralela, el ángulo de incidencia es i2=r1=26,23∘i_2 = r_1 = 26{,}23^\circ y el rayo emerge al aire refractándose y alejándose de la normal con un ángulo r2=45∘r_2 = 45^\circ, paralelo a la dirección de incidencia original y desplazado lateralmente.

ii) Calcule el valor del ángulo de refracción en el interior de la lámina.

Solución: 26,23° / 26,2° / 0,458 rad

Las soluciones de los 2 apartados que faltan y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
