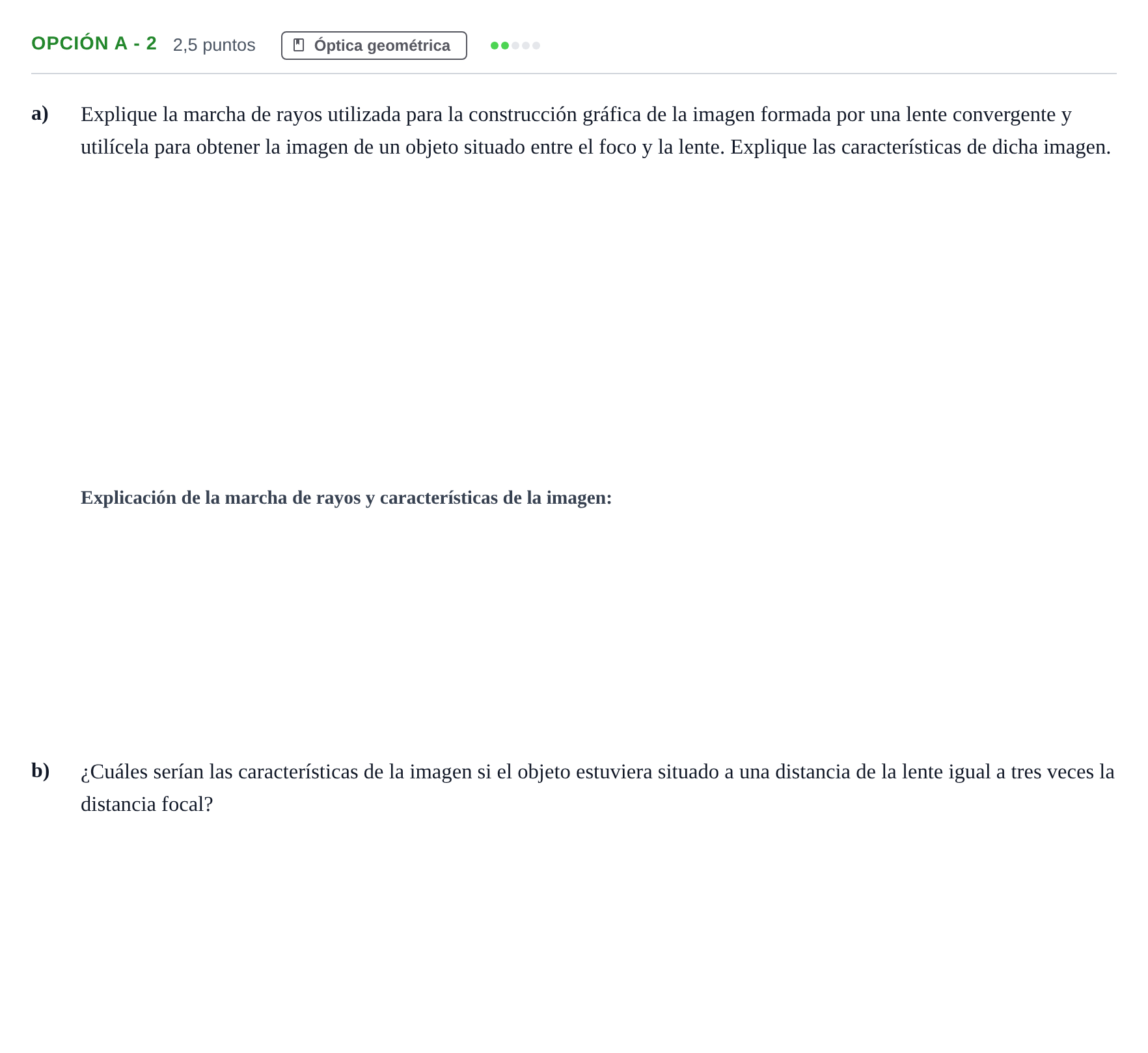

Opción A - 2 · Física PAU Andalucía Extraordinaria Titular 2013

a) Construcción gráfica de la imagen de un objeto situado entre el foco y la lente convergente.

Solución: Diagrama de trazado de rayos con una lente convergente delgada: - Se dibuja el eje óptico, la lente delgada, el foco objeto $F$ a la izquierda y el foco imagen $F'$ a la derecha a igual distancia focal $f'$. - El objeto vertical se sitúa a una distancia $|s| < f'$. - Rayo 1: parte de la cúspide del objeto paralelo al eje óptico y, tras atravesar la lente, se refracta pasando por el foco imagen $F'$. - Rayo 2: parte de la cúspide y pasa por el centro óptico de la lente sin desviarse. - Los rayos refractados divergen tras la lente; sus prolongaciones hacia atrás convergen a la izquierda de la lente. - La imagen resultante es virtual, derecha y de mayor tamaño (lupa).

a) Explique la marcha de rayos utilizada y las características de dicha imagen.

Solución: Rayos principales: 1) Rayo paralelo al eje óptico, que refracta pasando por el foco imagen $F'$. 2) Rayo que pasa por el centro óptico, que no sufre desviación. 3) Rayo cuya prolongación pasa por el foco objeto $F$, que refracta paralelo al eje óptico. Características de la imagen obtenida: virtual, derecha y de mayor tamaño que el objeto.
