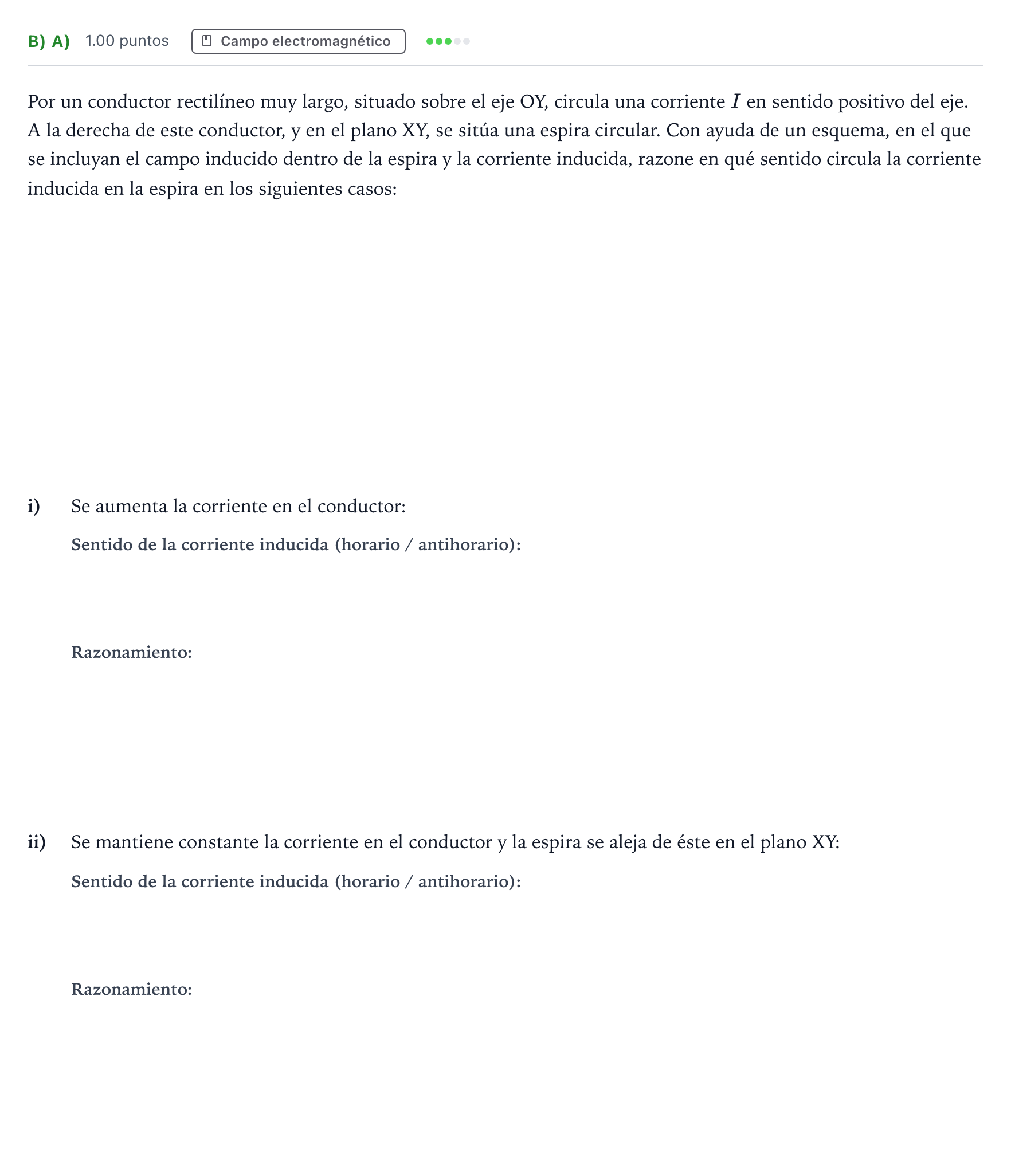

Ejercicio B) a) · Física PAU Andalucía Ordinaria Suplente 2 2025

Esquema con el campo magnético del conductor, el campo magnético inducido y el sentido de la corriente inducida

Solución: El esquema debe mostrar: 1. El conductor rectilíneo vertical sobre el eje OY con una flecha hacia arriba indicando la corriente $I$. 2. A la derecha del conductor, en la región de la espira, el campo magnético creado por el hilo $\vec{B}$ perpendicular al plano y dirigido hacia adentro (símbolo $\otimes$). 3. Caso i): Al aumentar $I$, el campo inducido $\vec{B}_{ind}$ apunta hacia afuera (símbolo $\odot$), y la corriente inducida $I_{ind}$ circula en sentido antihorario. 4. Caso ii): Al alejar la espira, el campo inducido $\vec{B}_{ind}$ apunta hacia adentro (símbolo $\otimes$), y la corriente inducida $I_{ind}$ circula en sentido horario.

i) Sentido de la corriente inducida al aumentar la corriente en el conductor

Solución: Antihorario

i) Razonamiento del caso en que aumenta la corriente

Solución: Al aumentar la corriente en el conductor, el campo magnético entrante generado por el hilo aumenta, por lo que el flujo magnético a través de la espira aumenta. Según la ley de Lenz, el sistema crea un campo inducido saliente para oponerse al cambio, lo que requiere una corriente en sentido antihorario.
