Problema 2 · Física PAU Andalucía Examen E 2020

Tema: Campo electromagnético · Del examen Examen E (2020)

Enunciado

2.

a)

Un imán se encuentra sobre una mesa, con su polo sur orientado hacia arriba. Se deja caer sobre el imán una espira circular, dispuesta horizontalmente. Justifique el sentido de la corriente inducida en la espira, y realice un esquema (visto desde arriba) que represente la corriente inducida y los campos magnéticos implicados durante la caída (el del imán y el inducido en la espira).

b)

Una bobina formada por 1000 espiras circulares de 0,025 m0{,}025\text{ m} de radio se encuentra dentro de un campo magnético variable con el tiempo de módulo: B(t)=1+0,5 t−0,2 t2 (T)B(t) = 1 + 0{,}5\,t - 0{,}2\,t^2\text{ (T)}. La dirección del campo forma un ángulo de 30∘30^\circ con el plano de las espiras. Calcule:

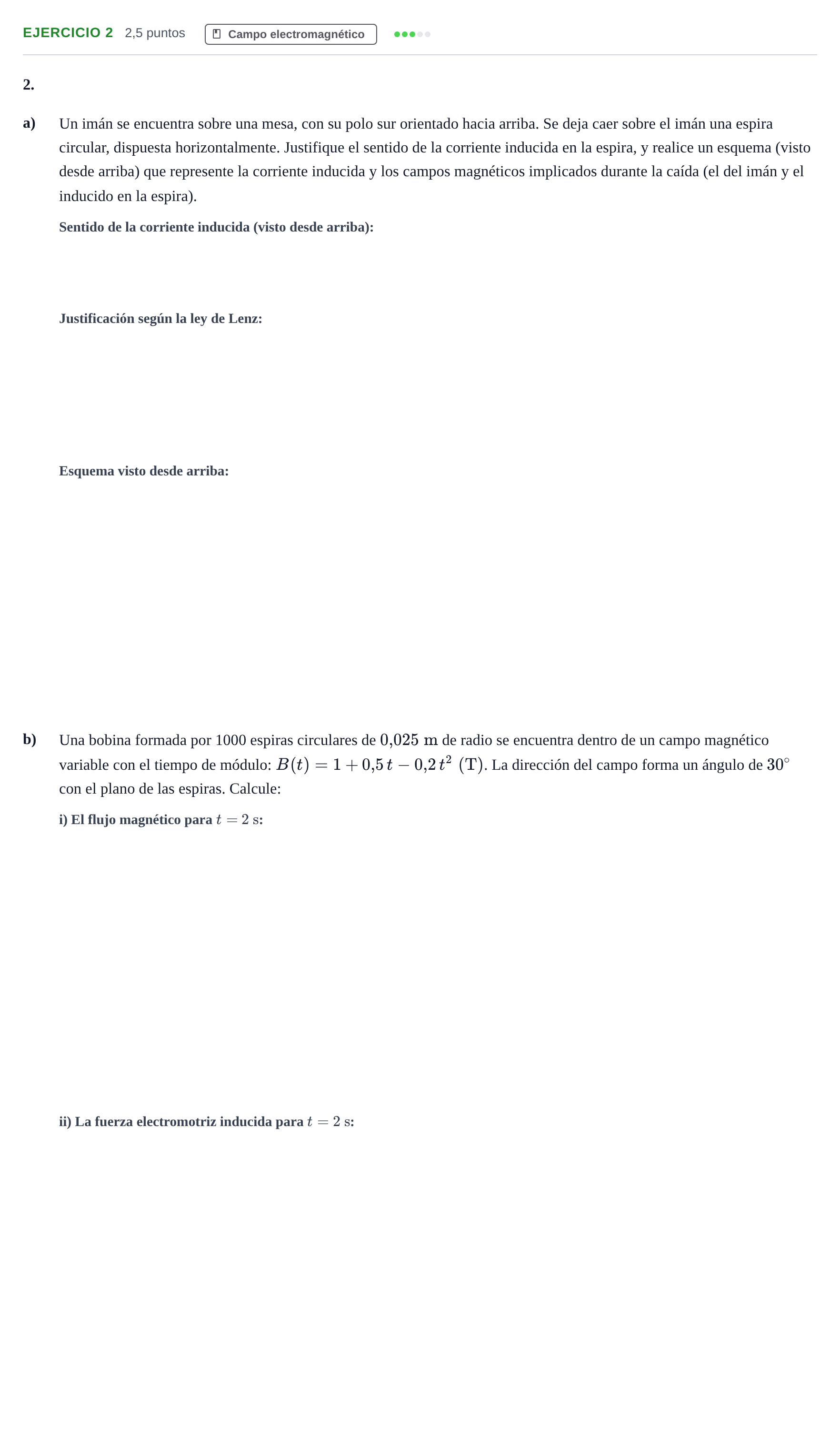

Enunciado: Problema 2 · Física PAU Andalucía Examen E 2020

Solución

Solución de AprenAI (no es la oficial)

a) Sentido de la corriente inducida en la espira (visto desde arriba)

Solución: antihorario / contrario a las agujas del reloj

a) Justificación del sentido de la corriente inducida según la ley de Lenz

Solución: Las líneas de campo del imán entran en su polo sur, por lo que están dirigidas hacia abajo. Al caer la espira hacia el imán, el flujo magnético dirigido hacia abajo aumenta. Por la ley de Lenz, la corriente inducida genera un campo magnético que se opone a dicho aumento, dirigido hacia arriba. Visto desde arriba, un campo hacia el observador requiere una corriente en sentido antihorario.

b) i) El flujo magnético para t=2 st = 2\text{ s}

Solución: 1,18 Wb1{,}18\text{ Wb} / 0,375π Wb0{,}375\pi\text{ Wb}

Las soluciones de los 2 apartados que faltan y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
