Pregunta 6 · Estructura i tecnologia de computadors II UDG Examen final de Juliol. Prova de Test
Tema: Biestables: tipus, taules d'excitació i entrades asíncrones · Del examen Examen final de Juliol. Prova de Test
Enunciado

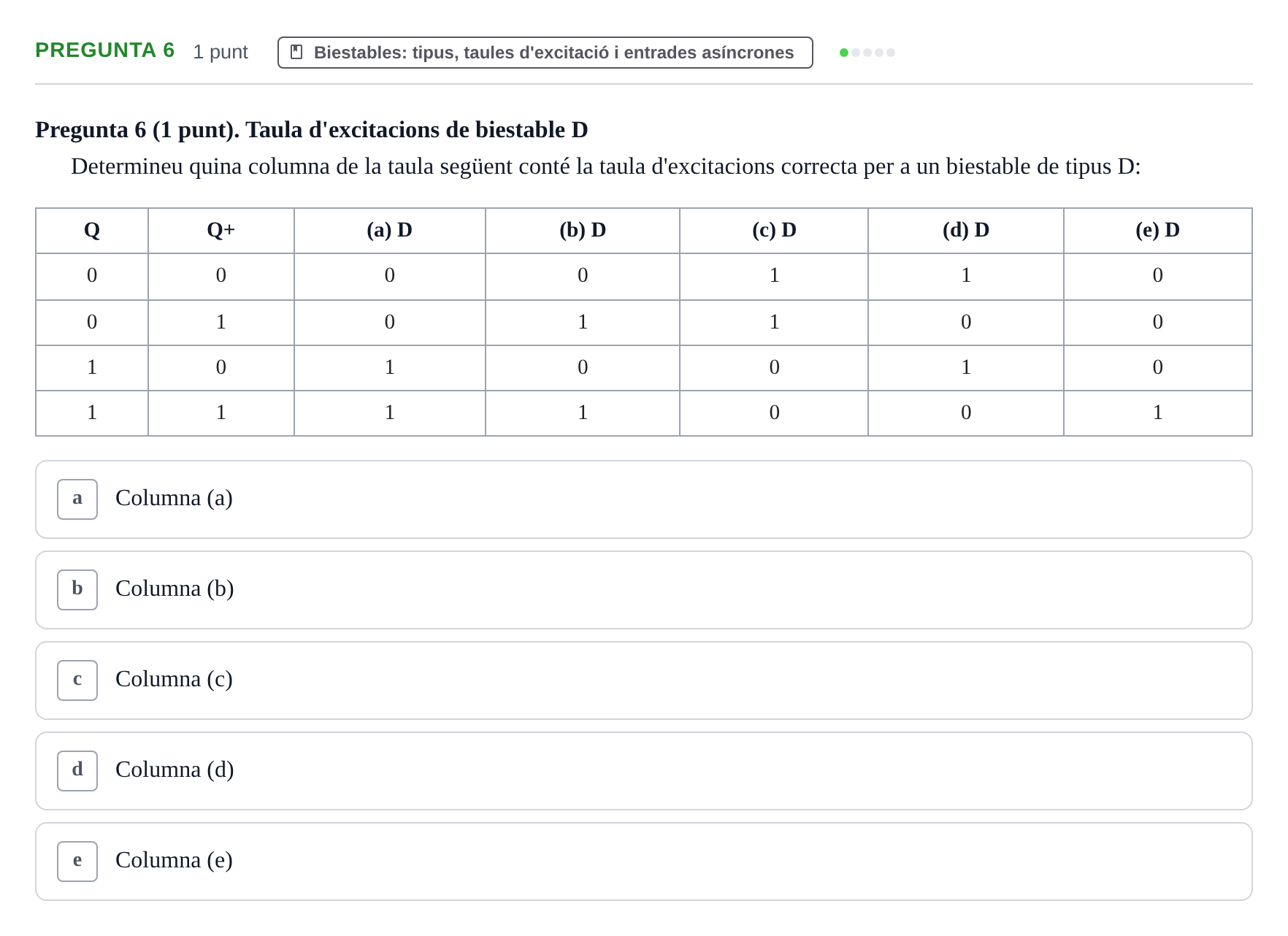

Pregunta 6 (1 punt). Taula d'excitacions de biestable D
Determineu quina columna de la taula següent conté la taula d'excitacions correcta per a un biestable de tipus D:
Q
Q+
(a) D
(b) D
(c) D
(d) D
(e) D
0
0
0
0
1
1
0
0
1
0
1
1
0
0
1
0
1
0
0
1
0
1
1
1
1
0
0
1
Solución
Según los criterios oficiales de corrección
Pregunta 6 (1 punt). Taula d'excitacions de biestable D. Determineu quina columna de la taula següent conté la taula d'excitacions correcta per a un biestable de tipus D:
Solución: b) Columna (b)
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
