Ejercicio Qüestió 6 · Estructura i tecnologia de computadors II UDG Juny

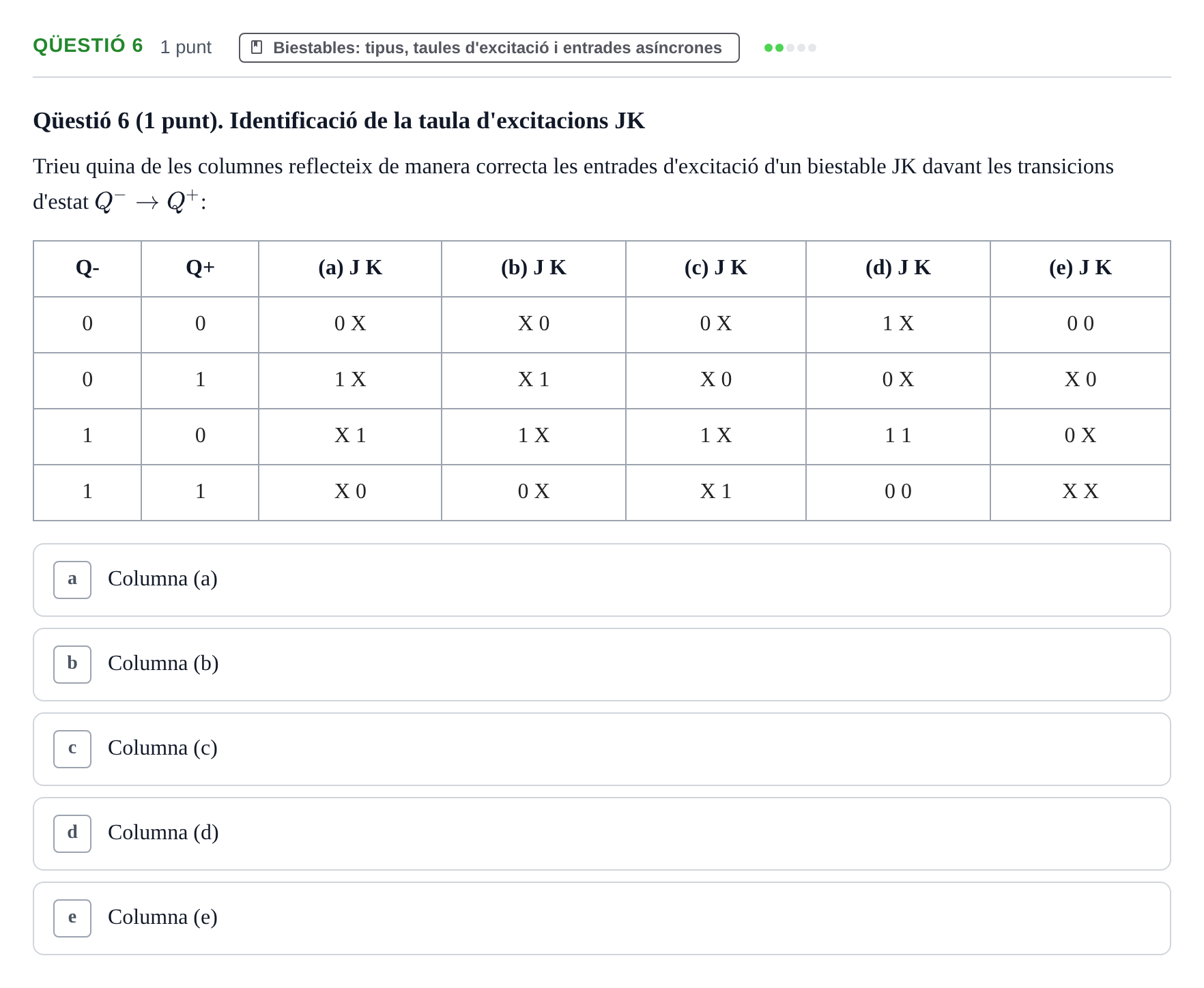

Qüestió 6 (1 punt). Identificació de la taula d'excitacions JK

Trieu quina de les columnes reflecteix de manera correcta les entrades d'excitació d'un biestable JK davant les transicions d'estat $Q^- \rightarrow Q^+$:

Q-

Q+

(a) J K

(b) J K

(c) J K

(d) J K

(e) J K

0

0

0 X

X 0

0 X

1 X

0 0

0

1

1 X

X 1

X 0

0 X

X 0

1

0

X 1

1 X

1 X

1 1

0 X

1

1

X 0

0 X

X 1

0 0

X X
