Pregunta 8 · Estructura i tecnologia de computadors II UDG Examen final de Juliol. Prova de Test
Tema: Anàlisi de sistemes seqüencials: Moore i Mealy · Del examen Examen final de Juliol. Prova de Test
Enunciado

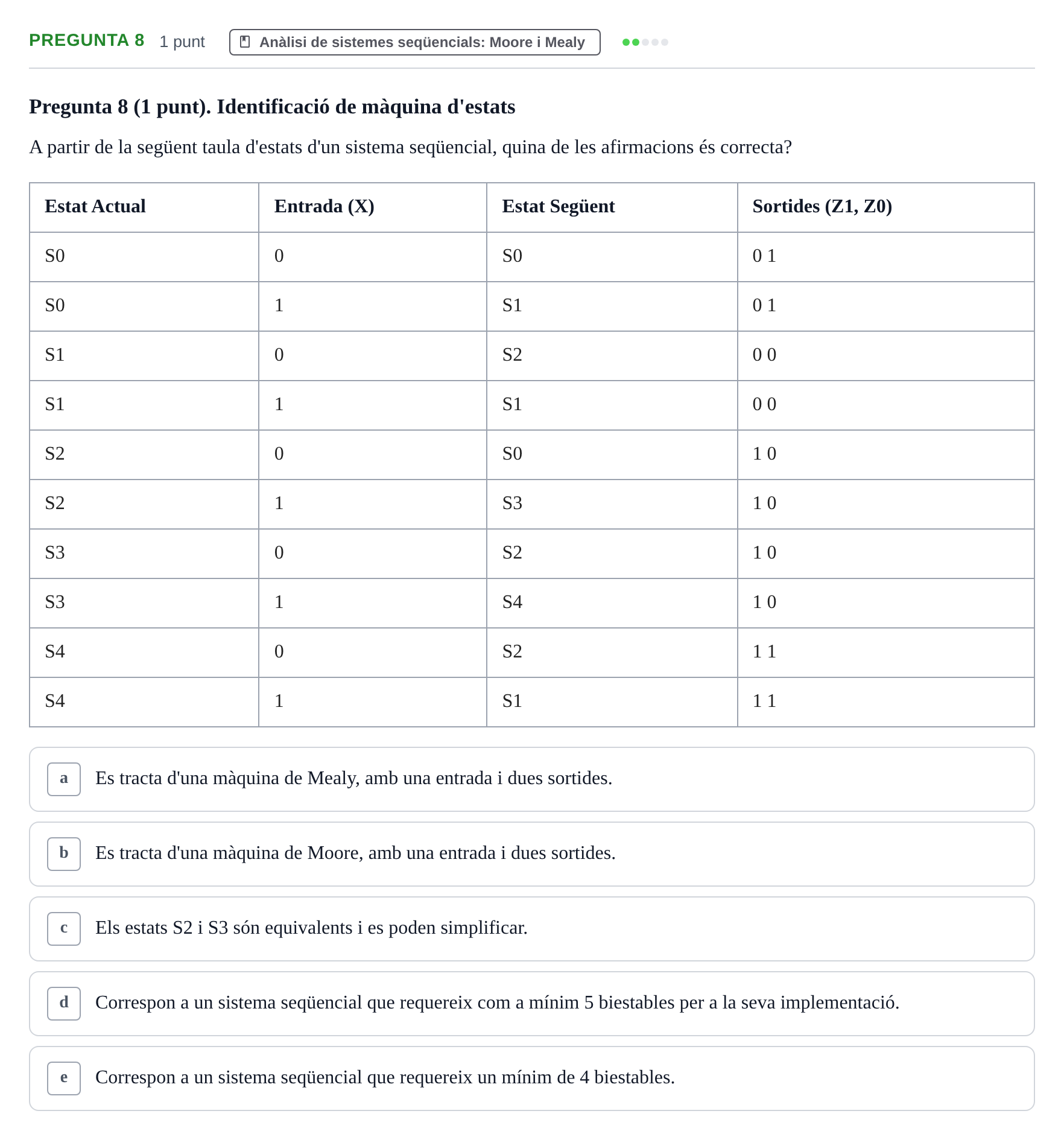

Pregunta 8 (1 punt). Identificació de màquina d'estats
A partir de la següent taula d'estats d'un sistema seqüencial, quina de les afirmacions és correcta?
Estat Actual
Entrada (X)
Estat Següent
Sortides (Z1, Z0)
S0 · 0 · S0 · 0 1
S0 · 1 · S1 · 0 1
S1 · 0 · S2 · 0 0
S1 · 1 · S1 · 0 0
S2 · 0 · S0 · 1 0
S2 · 1 · S3 · 1 0
S3 · 0 · S2 · 1 0
S3 · 1 · S4 · 1 0
S4 · 0 · S2 · 1 1
S4 · 1 · S1 · 1 1
Solución
Según los criterios oficiales de corrección
A partir de la següent taula d'estats d'un sistema seqüencial, quina de les afirmacions és correcta?
Solución: b. Es tracta d'una màquina de Moore, amb una entrada i dues sortides.
