Ejercicio Qüestió 10 · Estructura i tecnologia de computadors II UDG Juny
Tema: Anàlisi de sistemes seqüencials: Moore i Mealy · Del examen Juny
Enunciado
Qüestió 10 (1 punt). Classificació i capacitat d'un autòmat a partir de l'esquema lògic

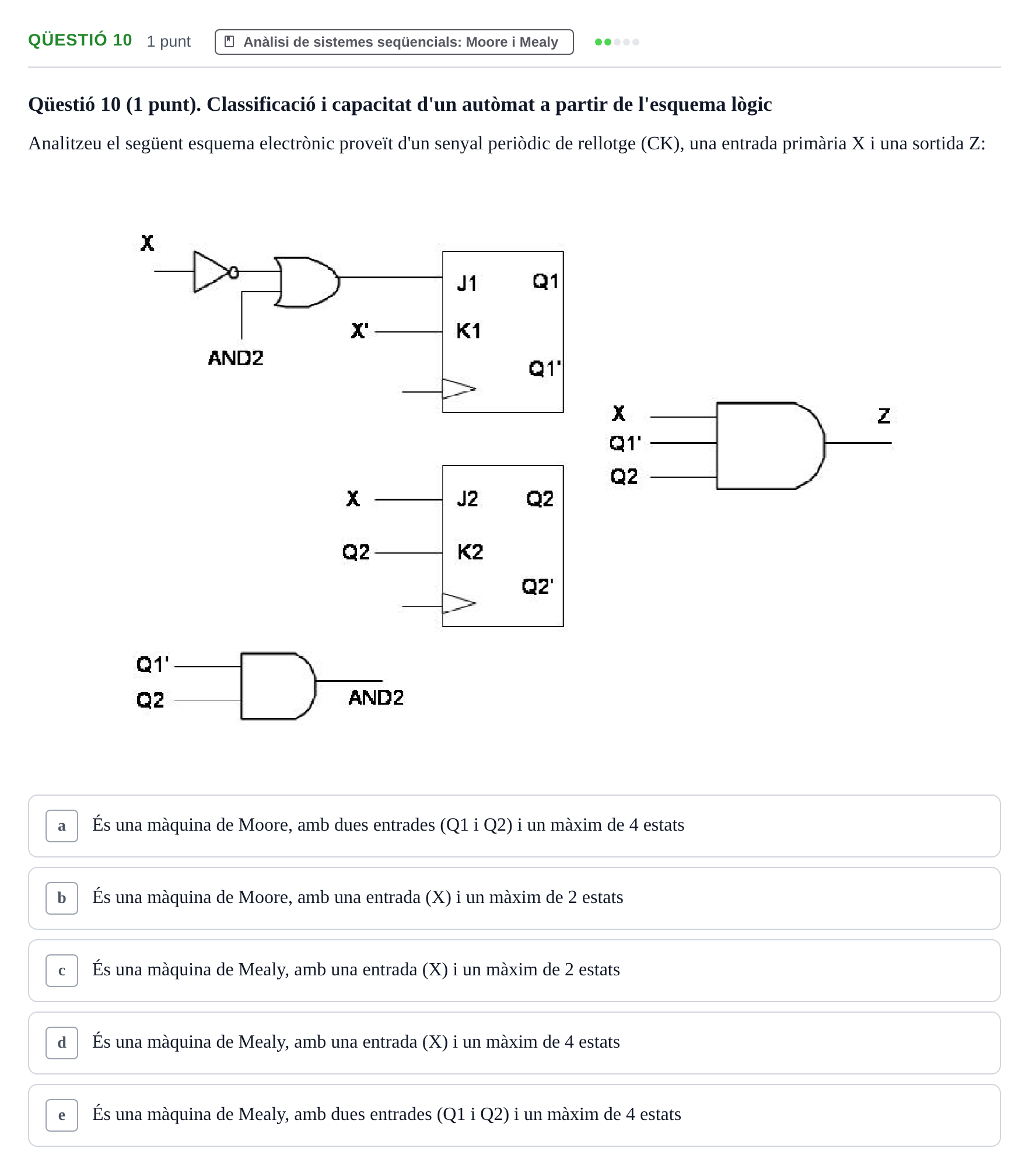

Analitzeu el següent esquema electrònic proveït d'un senyal periòdic de rellotge (CK), una entrada primària X i una sortida Z:
Solución
Según los criterios oficiales de corrección
Qüestió 10. Classificació i capacitat d'un autòmat a partir de l'esquema lògic
Solución: d. És una màquina de Mealy, amb una entrada (X) i un màxim de 4 estats
