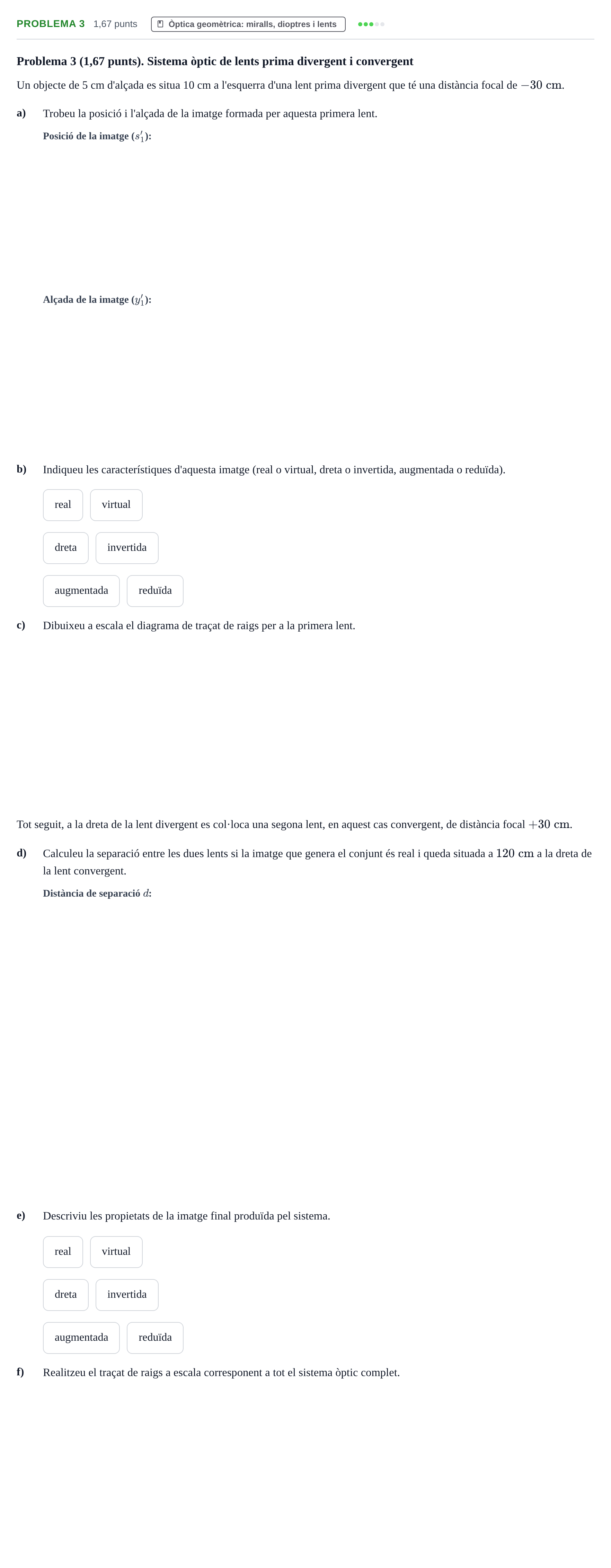

Problema 3 · Física II UB Juny 2019

a) Posició de la imatge formada per la primera lent

Solución: $-7{,}5$ cm / $-0{,}075$ m

a) Alçada de la imatge formada per la primera lent

Solución: $3{,}75$ cm / $0{,}0375$ m

b) Característiques de la imatge de la primera lent

Solución: virtual, dreta i reduïda

d) Calculeu la separació entre les dues lents

Solución: $32{,}5$ cm / $0{,}325$ m

e) Propietats de la imatge final produïda pel sistema

Solución: real, invertida i augmentada

c) i f) Traçats de raigs

Solución: c) Traçat de raigs de la 1a lent: Es traça un raig paral·lel a l'eix que divergeix passant la seva prolongació pel focus imatge $F'_1$ (a l'esquerra), i un raig que passa pel centre òptic sense desviar-se. La intersecció de les prolongacions a l'esquerra determina la imatge virtual. f) Traçat de raigs del sistema complet: Els raigs refractats per la lent divergent incideixen sobre la lent convergent i es refracten convergint en la posició $s'_2 = +120\text{ cm}$ per sota de l'eix òptic.
