Ejercicio 2 - Funció de transferència i diagrames de Bode · Electrónica UB 2016
Tema: Funció de transferència i diagrames de Bode · Del examen Examen final d'avaluació única (Gener 2016) (2016)

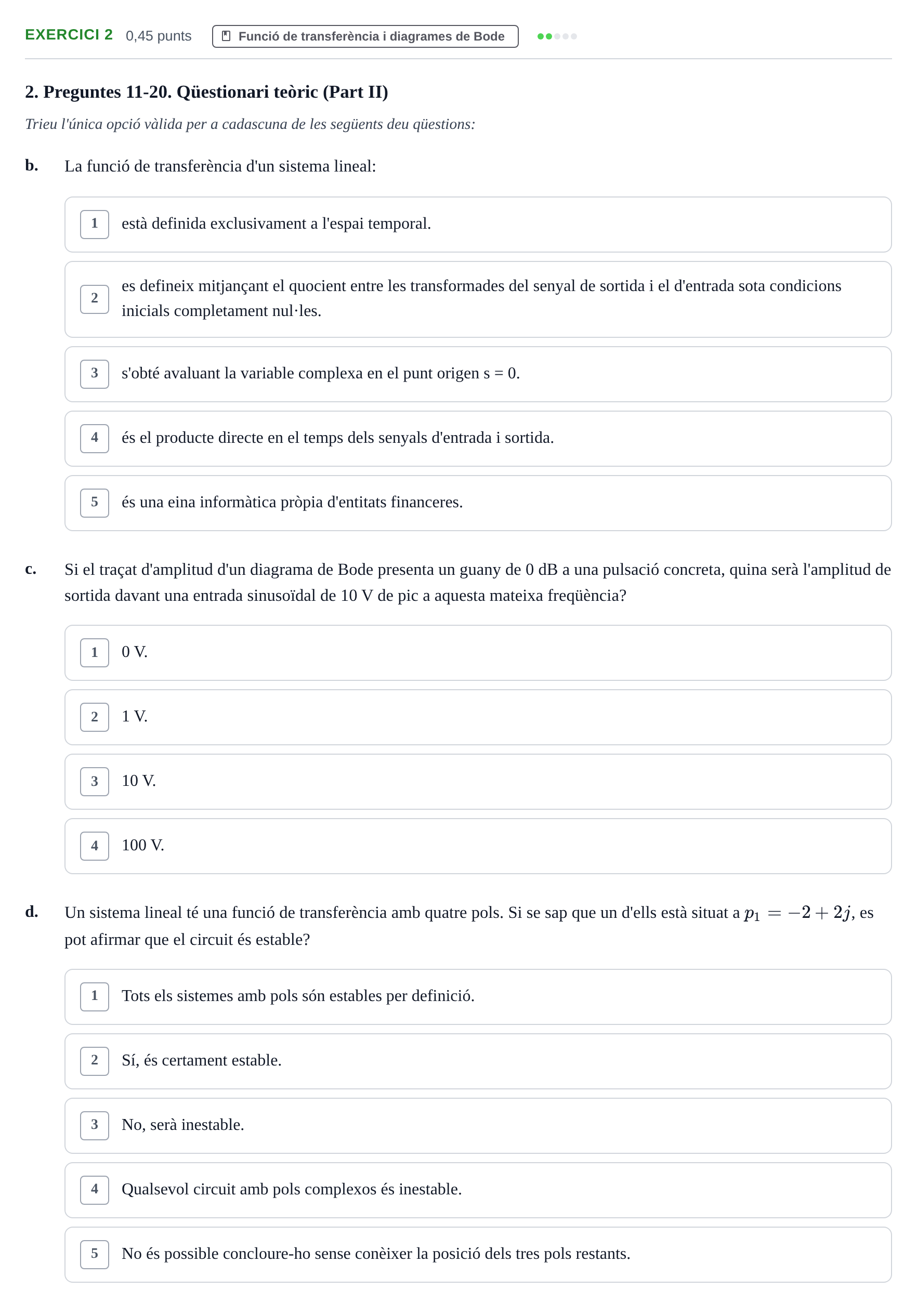

Enunciado
2. Preguntes 11-20. Qüestionari teòric (Part II)
Trieu l'única opció vàlida per a cadascuna de les següents deu qüestions:
b.
La funció de transferència d'un sistema lineal:
c.
Si el traçat d'amplitud d'un diagrama de Bode presenta un guany de 0 dB a una pulsació concreta, quina serà l'amplitud de sortida davant una entrada sinusoïdal de 10 V de pic a aquesta mateixa freqüència?
d.
Un sistema lineal té una funció de transferència amb quatre pols. Si se sap que un d'ells està situat a , es pot afirmar que el circuit és estable?
Solución
Según los criterios oficiales de corrección
b. La funció de transferència d'un sistema lineal:
Solución: 2. es defineix mitjançant el quocient entre les transformades del senyal de sortida i el d'entrada sota condicions inicials completament nul·les.
c. Si el traçat d'amplitud d'un diagrama de Bode presenta un guany de 0 dB a una pulsació concreta, quina serà l'amplitud de sortida davant una entrada sinusoïdal de 10 V de pic a aquesta mateixa freqüència?
Solución: 3. 10 V.
d. Un sistema lineal té una funció de transferència amb quatre pols. Si se sap que un d'ells està situat a p1 = -2 + 2j, es pot afirmar que el circuit és estable?
Solución: 5. No és possible concloure-ho sense conèixer la posició dels tres pols restants.
