Problema 3 · Física Aplicada a Farmacia UB 2021

Tema: Primer principi de la termodinàmica i gasos ideals · Del examen Examen de reavaluació - Febrer 2021 (2021)

Enunciado

Problema 3 (10 punts). Anàlisi termodinàmica d'un cicle Dièsel reversible

Un mol ( $n = 1\text{ mol}$ ) d'un gas ideal diatòmic descriu el cicle reversible representat al diagrama $P-V$ (cicle Dièsel), compost per dues transformacions adiabàtiques, una isòcora i una altra isòbara.

Es coneixen els volums dels vèrtexs: $V_1 = V_4 = 20\text{ L}$ , $V_2 = 1\text{ L}$ , $V_3 = 10\text{ L}$ , i la pressió inicial $P_1 = 1\text{ bar}$ .

Calculeu el rendiment tèrmic d'aquest cicle.

Representeu de manera qualitativa el cicle en un diagrama Temperatura-Entropia ( $T-s$ ).

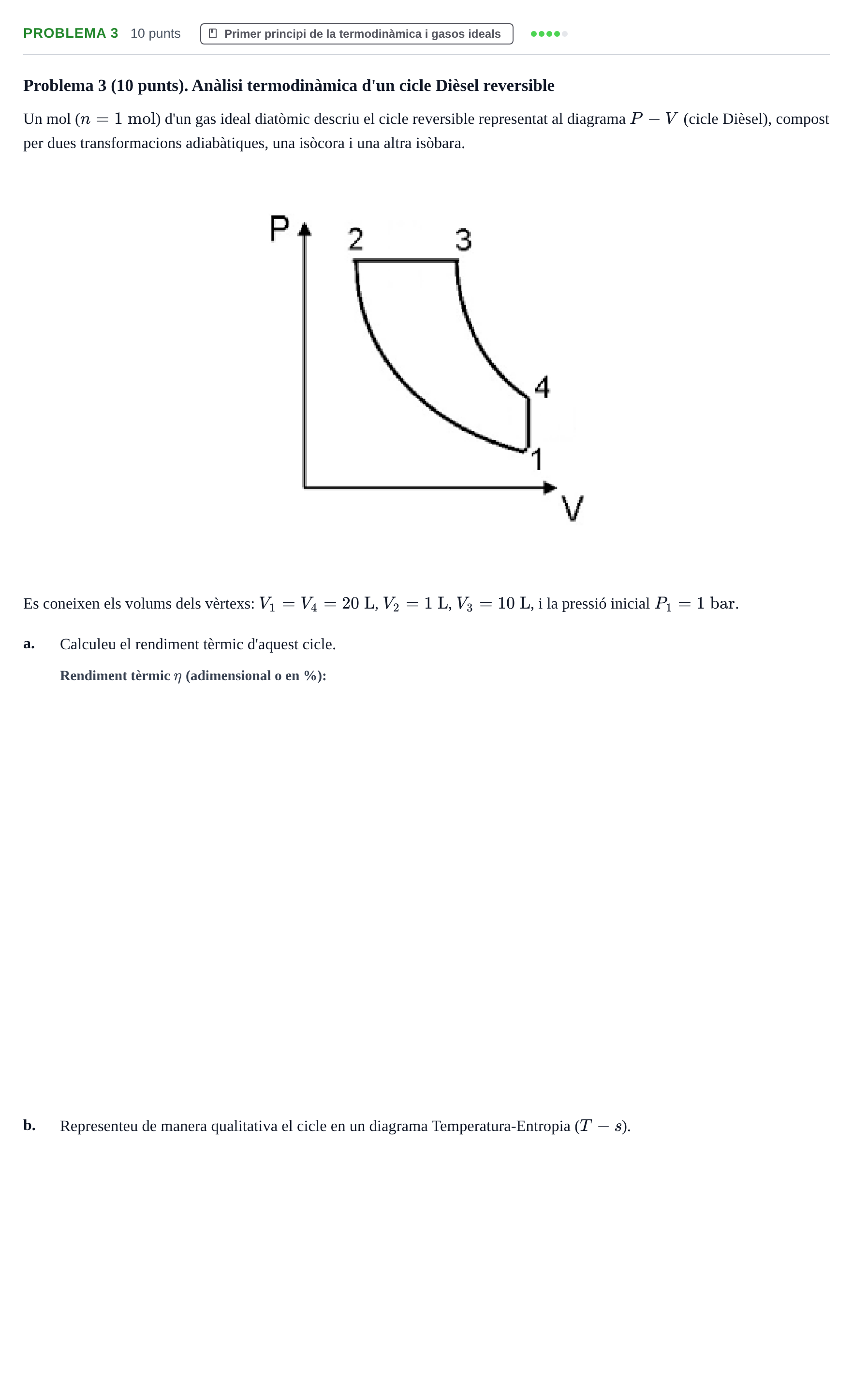

Enunciado: Problema 3 · Física Aplicada a Farmacia UB 2021

Solución

Según los criterios oficiales de corrección

a. Calculeu el rendiment tèrmic d'aquest cicle.

Solución: 0,42 / 42 %

b. Representeu de manera qualitativa el cicle en un diagrama Temperatura-Entropia (T - s).

Solución: Diagrama T-s tancat format per: - Tram 1 → 2: línia vertical ascendent a entropia constant ( $s_1 = s_2$ , compressió isentròpica). - Tram 2 → 3: corba creixent cap a la dreta amb entrada de calor ( $Q_{\text{in}}$ ) a pressió constant. - Tram 3 → 4: línia vertical descendent a entropia constant ( $s_3 = s_4$ , expansió isentròpica). - Tram 4 → 1: corba decreixent cap a l'esquerra amb cessió de calor ( $Q_{\text{out}}$ ) a volum constant fins a tancar el cicle.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
