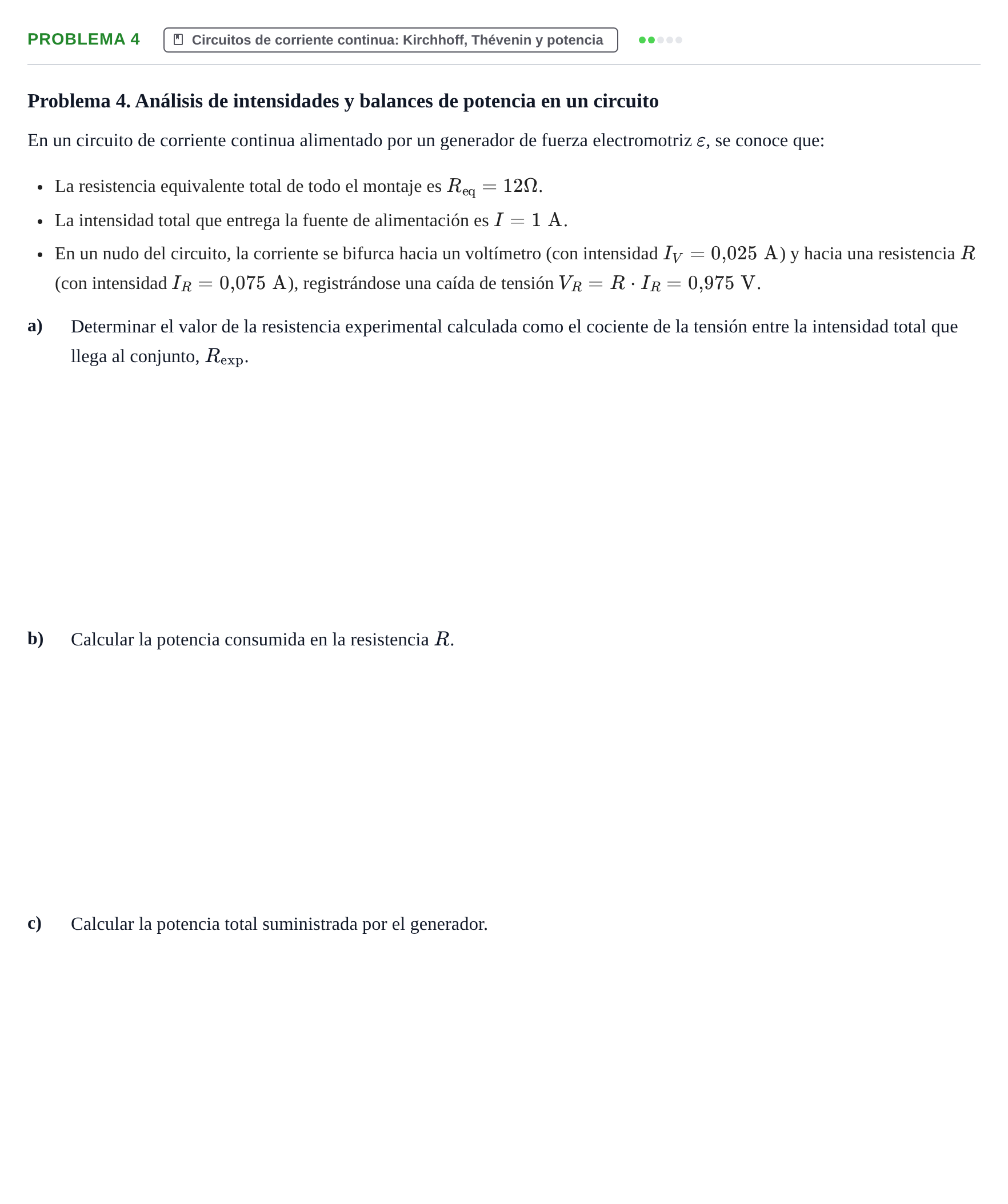

Problema 4 · Física UPC 2022

Problema 4. Análisis de intensidades y balances de potencia en un circuito

En un circuito de corriente continua alimentado por un generador de fuerza electromotriz $\varepsilon$, se conoce que:

La resistencia equivalente total de todo el montaje es $R_{\text{eq}} = 12\text{ }\Omega$.

La intensidad total que entrega la fuente de alimentación es $I = 1\text{ A}$.

En un nudo del circuito, la corriente se bifurca hacia un voltímetro (con intensidad $I_V = 0{,}025\text{ A}$) y hacia una resistencia $R$ (con intensidad $I_R = 0{,}075\text{ A}$), registrándose una caída de tensión $V_R = R \cdot I_R = 0{,}975\text{ V}$.

a)

Determinar el valor de la resistencia experimental calculada como el cociente de la tensión entre la intensidad total que llega al conjunto, $R_{\text{exp}}$.

b)

Calcular la potencia consumida en la resistencia $R$.

c)

Calcular la potencia total suministrada por el generador.
