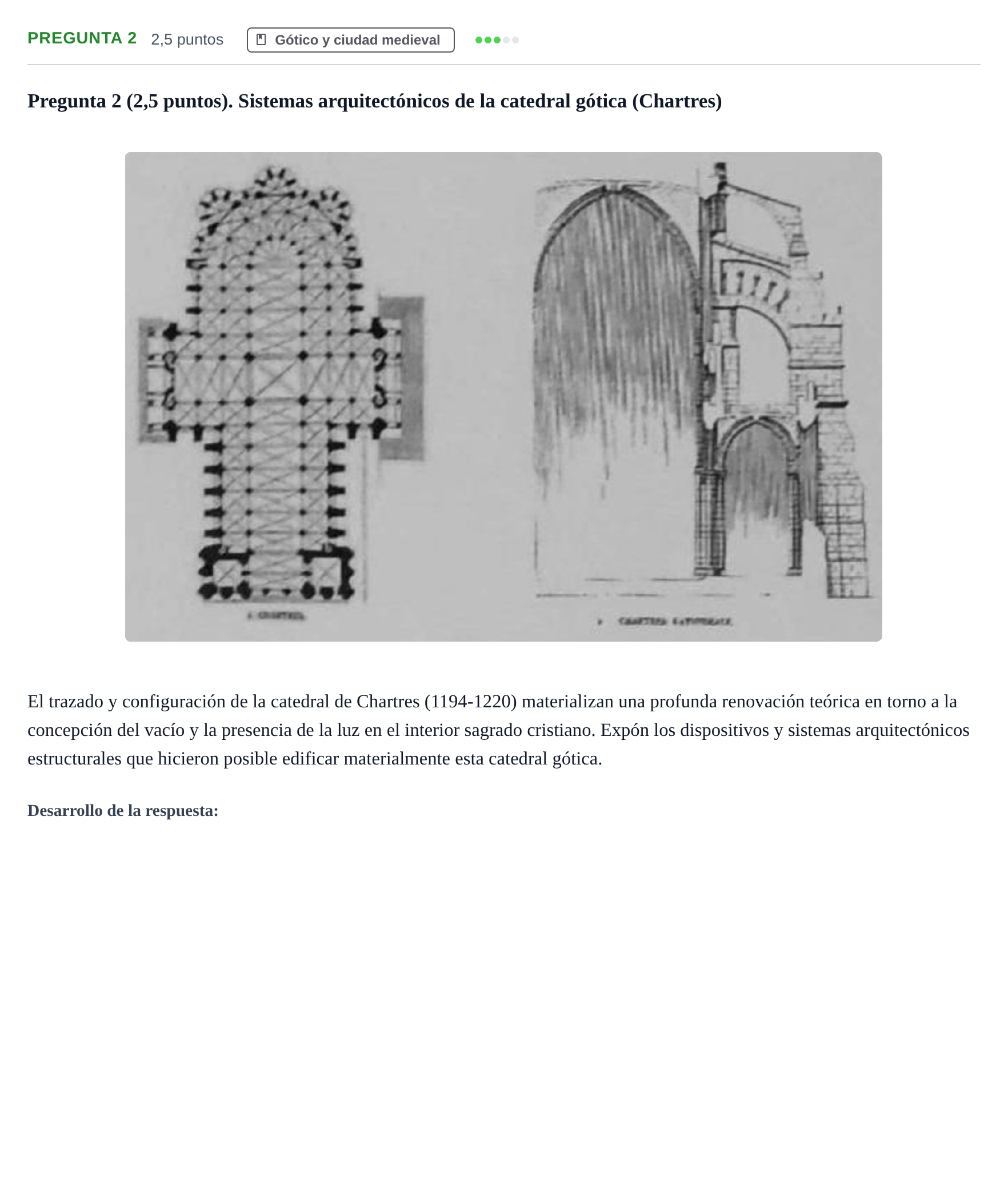

Pregunta 2 · Historia I UPC 2023

Expón los dispositivos y sistemas arquitectónicos estructurales que hicieron posible edificar materialmente esta catedral gótica.

Solución: La disolución del muro macizo románico en favor de una membrana translúcida y diáfana en la catedral gótica clásica de Chartres se fundamenta en un sistema de equilibrio dinámico y concentración de cargas compuesto por: - La bóveda de crucería cuatripartita: Al sustituir a la bóveda sexpartita previa, permite modular tramos rectangulares regulares en la nave central, concentrando todo el peso y los empujes oblicuos de las cubiertas en cuatro puntos discretos (los apoyos) en lugar de distribuirlos de manera continua sobre el muro. - El arco apuntado (u ojival): Reduce significativamente las fuerzas laterales o empujes hacia el exterior respecto al arco de medio punto, permitiendo además salvar vanos de distinta anchura a una misma altura de coronación. - El sistema exterior de arbotantes y contrafuertes con pináculos: Constituye el núcleo de la descarga exterior. Los arbotantes recogen los empujes diagonales en el arranque de la bóveda alta y los trasladan por encima de las naves laterales hacia los gruesos contrafuertes exentos. El pináculo aporta carga vertical sobre el contrafuerte para estabilizar el vector resultante de esfuerzos. - La elevación interior en tres niveles: Al prescindir de la tribuna sobre las naves laterales, la sección se simplifica en arcadas bajas, triforio ciego y un claristorio (cuerpo de ventanas altas) de dimensiones monumentales, posibilitando la apertura sistemática de grandes vidrieras continuas.
