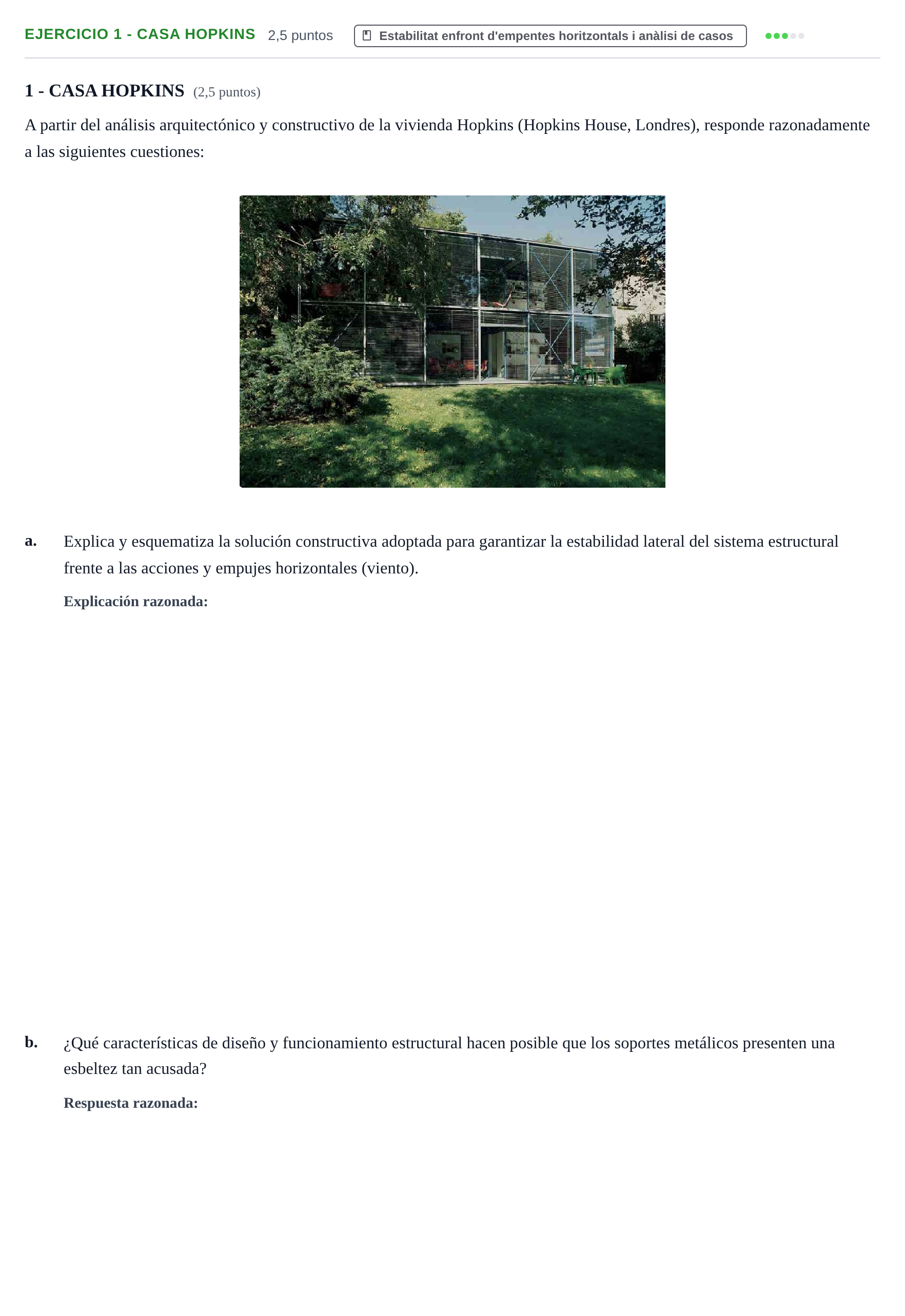

Ejercicio 1 - Casa Hopkins · Construcción I UPC 2024

a. Explica y esquematiza la solución constructiva adoptada para garantizar la estabilidad lateral del sistema estructural frente a las acciones y empujes horizontales (viento).

Solución: La estructura portante es un entramado metálico ligero de perfiles tubulares y vigas en celosía. Para resistir las acciones horizontales (presión del viento) y evitar el mecanismo de traslación del pórtico, se recurre a la triangulación perimetral mediante tirantes de arriostramiento en cruz de San Andrés (diagonales de acero redondo tensadas con tensores mecánicos) en crujías seleccionadas de fachada, trabajando exclusivamente a tracción y transmitiendo los empujes a la cimentación sin requerir nudos rígidos a flexión ni muros macizos.

b. ¿Qué características de diseño y funcionamiento estructural hacen posible que los soportes metálicos presenten una esbeltez tan acusada?

Solución: - Modulación reducida de crujías: retícula muy densa (malla modular de 2 × 4 m o 2 × 2 m) que reduce drásticamente el área tributaria y la carga axial en cada soporte. - Trabajo a compresión simple pura: vigas articuladas a las cabezas de los pilares, anulando momentos flectores inducidos. - Eliminación de la longitud de pandeo por traslación: estructura intraslacional gracias a los arriostramientos, limitando la longitud efectiva de pandeo ($\beta \approx 1{,}0$ o menor).

a. Esquematización de la solución constructiva adoptada para la estabilidad lateral

Solución: Esquema de fachada que represente el entramado modular de montantes verticales y vigas horizontales articuladas, complementado con las cruces de San Andrés (diagonales cruzadas en X provistas de tensores) en los módulos arriostrados, mostrando la transmisión de fuerzas diagonales a tracción hacia la cimentación.
