Pregunta 2 - Estabilitat · Construcción I UPC 2023
Tema: Estabilitat enfront d'empentes horitzontals i anàlisi de casos · Del examen Examen 1r Parcial – Octubre 2023 (2023)
Enunciado

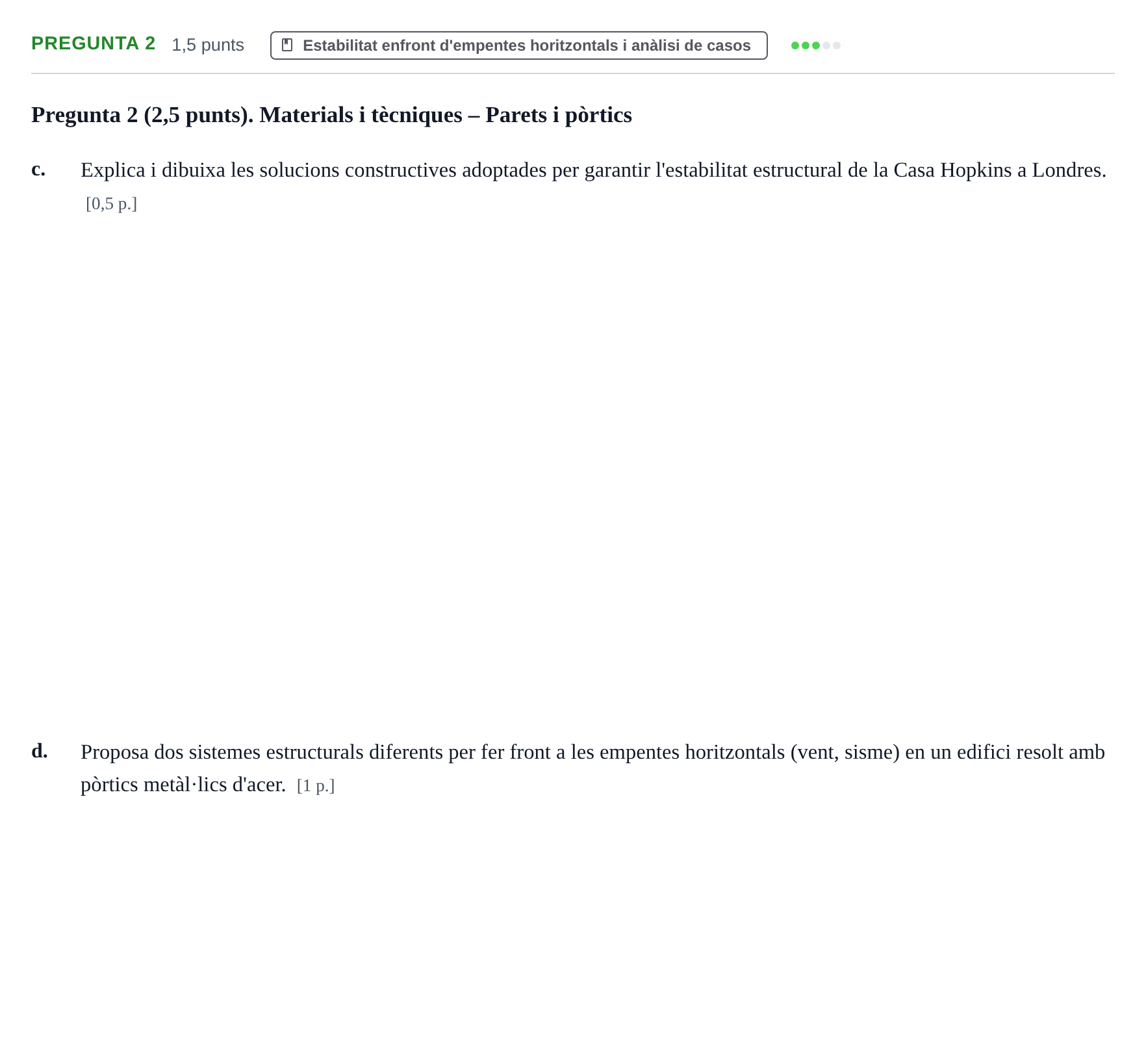

Pregunta 2 (2,5 punts). Materials i tècniques – Parets i pòrtics
c.
Explica i dibuixa les solucions constructives adoptades per garantir l'estabilitat estructural de la Casa Hopkins a Londres. [0,5 p.]
d.
Proposa dos sistemes estructurals diferents per fer front a les empentes horitzontals (vent, sisme) en un edifici resolt amb pòrtics metàl·lics d'acer. [1 p.]
Solución
Según los criterios oficiales de corrección
c. Explica i dibuixa les solucions constructives adoptades per garantir l'estabilitat estructural de la Casa Hopkins a Londres. [0,5 p.]
Solución: Croquis d'un pòrtic o mòdul d'acer amb tirants diagonals creuats de Sant Andreu amb tensors manuals a les façanes/mitgeres i diafragma horitzontal de forjat.
c. Explica les solucions constructives adoptades per garantir l'estabilitat estructural de la Casa Hopkins a Londres. [0,5 p.]
Solución: Malla modular tubular arriostrada per tirants creuats de Sant Andreu amb tensors manuals i efecte de diafragma dels forjats de xapa grecada col·laborant.
d. Proposa dos sistemes estructurals diferents per fer front a les empentes horitzontals (vent, sisme) en un edifici resolt amb pòrtics metàl·lics d'acer. [1 p.]
Solución: 1. Pòrtics rígids continus (nusos encastats per flexió); 2. Triangulacions o creus de Sant Andreu (arriostrament per diagonals a tracció/compressió).
