Ejercicio Bloc II - Pregunta 6 · Fonaments de Química I i II UAB 2010

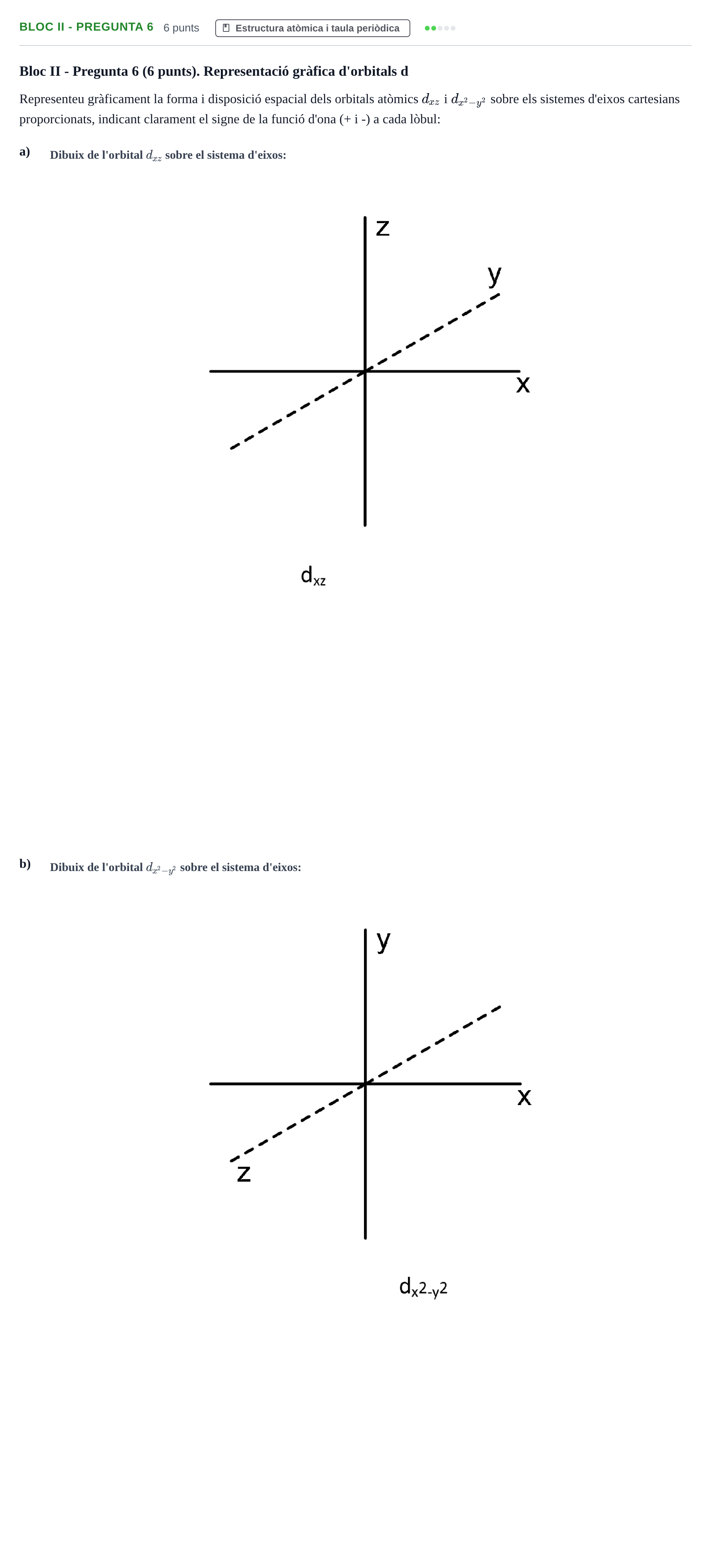

Representeu gràficament la forma i disposició espacial dels orbitals atòmics $d_{xz}$ i $d_{x^2-y^2}$ sobre els sistemes d'eixos cartesians proporcionats, indicant clarament el signe de la funció d'ona (+ i -) a cada lòbul.

Solución: Orbital $d_{xz}$: - Està situat sobre el pla format pels eixos $x$ i $z$. - Té 4 lòbuls orientats al llarg de les bisectrius dels quadrants entre l'eix $x$ i l'eix $z$ (no sobre els eixos, sinó a $45^\circ$ d'ells). - Els dos lòbuls oposats en un quadrant tenen signe positiu (+), i els dos lòbuls de l'altre quadrant oposat tenen signe negatiu (-). - Els plans nodals són els plans $xy$ ($z = 0$) i $yz$ ($x = 0$). Orbital $d_{x^2-y^2}$: - Està contingut al pla $xy$. - Té 4 lòbuls orientats directament *al llarg dels eixos cartesians* $x$ i $y$. - Els dos lòbuls orientats sobre l'eix $x$ (positiu i negatiu) tenen el mateix signe (positiu, +), mentre que els dos lòbuls situats sobre l'eix $y$ tenen signe contrari (negatiu, -). - Els plans nodals formen un angle de $45^\circ$ respecte als eixos $x$ i $y$ ($y = \pm x$).
