Pregunta 3 · Fonaments dels Computadors UAB 2018
Tema: Síntesis de máquinas de estados finitos a partir del grafo o la tabla · Del examen Examen Parcial Bloque 2 - Curso 2018-2019 (2018)

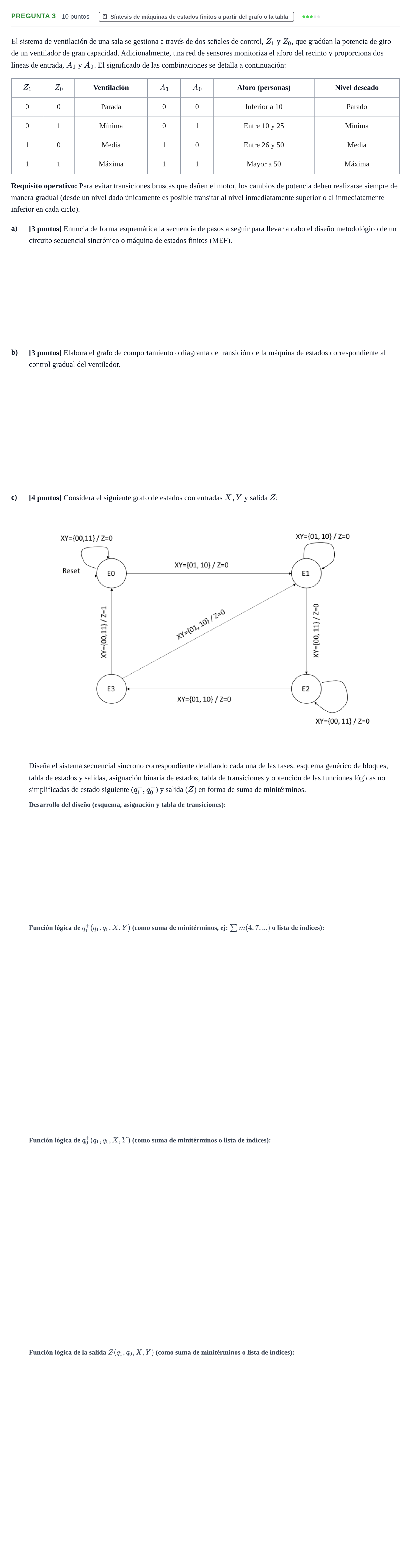

Enunciado
El sistema de ventilación de una sala se gestiona a través de dos señales de control, y , que gradúan la potencia de giro de un ventilador de gran capacidad. Adicionalmente, una red de sensores monitoriza el aforo del recinto y proporciona dos líneas de entrada, y . El significado de las combinaciones se detalla a continuación:
Ventilación
Aforo (personas)
Nivel deseado
0 · 0 · Parada · 0 · 0 · Inferior a 10 · Parado
0 · 1 · Mínima · 0 · 1 · Entre 10 y 25 · Mínima
1 · 0 · Media · 1 · 0 · Entre 26 y 50 · Media
1 · 1 · Máxima · 1 · 1 · Mayor a 50 · Máxima
Requisito operativo: Para evitar transiciones bruscas que dañen el motor, los cambios de potencia deben realizarse siempre de manera gradual (desde un nivel dado únicamente es posible transitar al nivel inmediatamente superior o al inmediatamente inferior en cada ciclo).
a)
[3 puntos] Enuncia de forma esquemática la secuencia de pasos a seguir para llevar a cabo el diseño metodológico de un circuito secuencial sincrónico o máquina de estados finitos (MEF).
b)
[3 puntos] Elabora el grafo de comportamiento o diagrama de transición de la máquina de estados correspondiente al control gradual del ventilador.
c)
[4 puntos] Considera el siguiente grafo de estados con entradas y salida :
Diseña el sistema secuencial síncrono correspondiente detallando cada una de las fases: esquema genérico de bloques, tabla de estados y salidas, asignación binaria de estados, tabla de transiciones y obtención de las funciones lógicas no simplificadas de estado siguiente () y salida () en forma de suma de minitérminos.

Solución
Según los criterios oficiales de corrección
a) Enuncia de forma esquemática la secuencia de pasos a seguir para llevar a cabo el diseño metodológico de un circuito secuencial sincrónico o máquina de estados finitos (MEF).
Solución: 1. Determinación de la cantidad de información que el sistema necesita memorizar en cada ciclo. 2. Elección de la arquitectura de la máquina (Moore o Mealy) y deducción del número total de estados. 3. Cálculo del número de biestables necesarios: . 4. Construcción del grafo o diagrama de transición de estados. 5. Elaboración de la tabla de estados y salidas. 6. Asignación de codificación binaria a los estados. 7. Construcción de la tabla de transiciones (funciones de estado siguiente y salida). 8. Síntesis y optimización booleana de las funciones de excitación y salida.
b) Elabora el grafo de comportamiento o diagrama de transición de la máquina de estados correspondiente al control gradual del ventilador.
Solución: Dado que la salida representa directamente el nivel actual del ventilador, se diseña un autómata de Moore con 4 estados: - Estado 00 (Parada): Permanece en 00 si . Si la demanda aumenta (), pasa a 01 (Mínima). - Estado 01 (Mínima): Permanece en 01 si . Si , baja a 00. Si la demanda es mayor (), asciende gradualmente a 10 (Media). - Estado 10 (Media): Permanece en 10 si . Si disminuye el aforo (), baja a 01. Si sube a máxima (), transita a 11 (Máxima). - Estado 11 (Máxima): Permanece en 11 si . Si la demanda desciende (), pasa únicamente al escalón inmediato inferior: 10.
c) Función lógica de estado siguiente en forma de suma de minitérminos.
Solución:
c) Función lógica de estado siguiente en forma de suma de minitérminos.
Solución:
c) Función lógica de salida en forma de suma de minitérminos.
Solución:
