1. Sobretensións e Proteccións Magnetotérmicas
Flashcards
- ¿Que é unha sobretensión transitoria?
- Un pico de tensión de curta duración, causado por manobras na rede ou descargas atmosféricas.
- ¿Que función ten o poder de corte nun magnetotérmico?
- Indica a corrente máxima que pode interromper sen danarse.
- ¿Que tipo de diferencial se usa para variadores de velocidade?
- Diferencial de Clase B.
- ¿Que protexe o relé térmico nun motor?
- Sobrecargas prolongadas.
Preguntas tipo test
- ¿Que clase de diferencial se debe utilizar para protexer variadores de velocidade con rectificadores electrónicos de potencia?
- a) Clase AC
- b) Clase A
- c) Clase B
- d) Clase Estándar
Respuesta: c) Clase B. Os variadores de velocidade con rectificadores electrónicos de potencia requiren diferenciais de Clase B para detectar correntes de fuga tanto en AC como en DC.
- Nun motor trifásico 230/400V, como se conectan as pletinas para unha conexión en triángulo?
- a) As pletinas conectan os bornes verticalmente (U1-V1, W1-U2, V2-W2)
- b) As pletinas conectan os bornes horizontalmente (U1-W2, V1-U2, W1-V2)
- c) Non se utilizan pletinas na conexión triángulo
- d) As pletinas conectan os bornes en diagonal
Respuesta: b) As pletinas conectan os bornes horizontalmente (U1-W2, V1-U2, W1-V2). Na conexión en triángulo, as pletinas conectan os bornes horizontalmente (U1-W2, V1-U2, W1-V2) para pechar o circuíto en triángulo.
- Que característica debe ter un diferencial de cabeceira para conseguir selectividade cronométrica nun cadro secundario con diferenciais propias?
- a) Unha corrente de disparo máis baixa
- b) Un tempo de disparo retardado
- c) Unha sensibilidade máis alta
- d) Un calibre máis baixo
Respuesta: b) Un tempo de disparo retardado. Para lograr selectividade cronométrica, o diferencial de cabeceira debe ter un tempo de disparo retardado, permitindo que os diferenciais do cadro secundario actúen primeiro.
2. Diferenciais e Selectividade
Flashcards
- Que é unha sobretensión transitoria?
- Un pico de tensión de curta duración, habitualmente causado por descargas atmosféricas ou manobras na rede eléctrica.
- Que indica o poder de corte dun magnetotérmico?
- A corrente máxima que pode interromper de forma segura sen danarse.
- Que clase de diferencial se usa para variadores de velocidade?
- Clase B, para detectar correntes de fuga de alta frecuencia e corrente continua.
- Que característica debe ter un diferencial de cabeceira para selectividade cronométrica?
- Retardo na desconexión.
Preguntas tipo test
- Que clase de diferencial se debe utilizar para protexer variadores de velocidade con rectificadores electrónicos de potencia?
- a) Clase AC
- b) Clase A
- c) Clase B
- d) Clase F
Respuesta: c) Clase B. Os variadores de velocidade que incorporan rectificadores electrónicos de potencia requiren diferenciais de Clase B para detectar correntes de fuga de alta frecuencia e corrente continua.
- Cal é a característica principal que debe ter un diferencial de cabeceira nun cadro secundario con diferenciais propios para conseguir selectividade cronométrica?
- a) Alta sensibilidade
- b) Retardo na desconexión
- c) Baixo poder de corte
- d) Sensibilidade instantánea
Respuesta: b) Retardo na desconexión. Para lograr selectividade cronométrica, o diferencial de cabeceira debe ter un retardo na desconexión, permitindo que os diferenciais secundarios actúen primeiro ante unha derivación a terra.
- Nunha instalación protexida por un diferencial de 4x25 en 30mA, que lle ocorrería a unha persoa que tocase a carcasa metálica cunha derivación de 230V (tempo de disparo do diferencial: 500ms)? (Resistencia da persoa: 4100 ohmios, Resistencia dos pés ao neutro: 300 ohmios)
- a) Non sufriría danos, xa que o diferencial actuaría instantáneamente.
- b) Sufriría unha fibrilación ventricular irreversible.
- c) Sufriría unha descarga leve sen perigo.
- d) Sufriría unha parada cardiorespiratoria.
Respuesta: b) Sufriría unha fibrilación ventricular irreversible.. A corrente que atravesaría o corpo sería de 51.11 mA, superior á corrente de fibrilación ventricular. Aínda que o diferencial actuase en 500ms, o dano xa estaría feito.
3. Gardamotor e Protección de Motor
Flashcards
- Que é unha sobretensión transitoria?
- Un aumento repentino e breve da tensión eléctrica.
- Que mecanismo de disparo activa unha corrente de 128A nun magnetotérmico de 16A?
- Disparo magnético.
- Que protexe o relé térmico nun motor?
- Sobrecargas prolongadas.
- Que función ten o condensador nun motor monofásico?
- Crear un desfase para o arranque.
Preguntas tipo test
- Que clase de diferencial se debe utilizar para protexer variadores de velocidade con rectificadores electrónicos de potencia?
- a) Clase AC
- b) Clase A
- c) Clase B
- d) Clase C
Respuesta: c) Clase B. Os variadores de velocidade con rectificadores electrónicos de potencia requiren diferenciais de Clase B para unha protección adecuada contra correntes de fuga de alta frecuencia.
- Nun gardamotor con axuste de 7A a 15A, cal sería o axuste correcto para un motor coa placa de características mostrada, nunha rede de 400V?
- a) 7A
- b) 15A
- c) 14.5A
- d) 8.5A
Respuesta: c) 14.5A. O axuste correcto sería 14.5A, xa que esta é a corrente nominal indicada na placa de características do motor para unha conexión en 400V, permitindo utilizar a potencia máxima do motor sen disparos intempestivos.
- Que característica debe ter o diferencial de cabeceira nun cadro secundario con diferenciais propios para conseguir selectividade cronométrica?
- a) Alta sensibilidade
- b) Retardo na desconexión
- c) Baixa sensibilidade
- d) Desconexión instantánea
Respuesta: b) Retardo na desconexión. Para conseguir selectividade cronométrica, o diferencial de cabeceira debe ter un retardo na desconexión, permitindo que os diferenciais secundarios actúen primeiro en caso de derivación.
4. Contactores e Relés Térmicos
Flashcards
- Que é un contactor?
- Un dispositivo electromecánico usado para controlar un circuíto de potencia, similar a un interruptor pero controlado electricamente.
- Que é un relé térmico?
- Un dispositivo de protección que protexe os motores eléctricos contra sobrecargas e fallos de illamento.
- Cal é a categoría de uso AC3 para contactores?
- Utilización para motores de gaiola, onde o contactor pecha e abre o circuíto co motor en marcha.
- Que función adicional proporciona un gardamotor en comparación cun simple relé térmico?
- Protección contra curtocircuítos ademais da protección contra sobrecargas.
Preguntas tipo test
- Que función principal teñen os contactores?
- a) Protexer contra sobrecargas
- b) Maniobrar e interromper circuítos eléctricos
- c) Medir a corrente eléctrica
- d) Regular a tensión eléctrica
Respuesta: b) Maniobrar e interromper circuítos eléctricos. Os contactores están deseñados para abrir e pechar circuítos eléctricos repetidamente, permitindo ou interrompendo o paso de corrente.
- En que categoría de uso un contactor é axeitado para cargas lixeiramente indutivas, como motores de gaiola?
- a) AC1
- b) AC2
- c) AC3
- d) AC4
Respuesta: c) AC3. A categoría AC3 é adecuada para o control de motores de gaiola, que representan cargas indutivas comúns.
- Cal é a función principal dun relé térmico?
- a) Protexer contra curtocircuítos
- b) Protexer contra sobrecargas e fallos de illamento
- c) Medir a temperatura do motor
- d) Regular a velocidade do motor
Respuesta: b) Protexer contra sobrecargas e fallos de illamento. Os relés térmicos protexen os motores contra sobrecargas prolongadas e fallos de illamento, evitando danos no motor.
5. Funcionamento de Diferenciais
Flashcards
- Función principal dun diferencial
- Protexer ás persoas contra descargas eléctricas por derivacións a terra.
- Que compara un diferencial para detectar fallos?
- A corrente que entra e sae dun circuíto.
- Que indica unha diferenza de corrente nun diferencial?
- Unha fuga de corrente a terra.
- Cal é a unidade de medida da sensibilidade dun diferencial?
- Miliamperios (mA).
Preguntas tipo test
- Cal das seguintes afirmacións describe mellor o funcionamento dun diferencial?
- a) Mide a tensión entre a fase e o neutro e desconecta se é demasiado alta.
- b) Compara a corrente que entra e sae dun circuíto e desconecta se hai unha diferenza.
- c) Mide a resistencia a terra e desconecta se é demasiado baixa.
- d) Detecta sobrecargas e cortocircuítos e desconecta o circuíto.
Respuesta: b) Compara a corrente que entra e sae dun circuíto e desconecta se hai unha diferenza.. Un diferencial funciona comparando a corrente que entra e sae dun circuíto. Se detecta unha diferenza, o que indica unha fuga a terra, desconecta o circuíto para protexer contra descargas eléctricas.
- Que ocorre se abrazas dous cables (fase e neutro) cunha pinza amperimétrica ao medir a corrente?
- a) A lectura será o dobre da corrente real.
- b) A lectura será cero ou moi baixa.
- c) A pinza amperimétrica amosará un aviso de erro.
- d) A pinza amperimétrica pode resultar danada.
Respuesta: b) A lectura será cero ou moi baixa.. Ao abrazar fase e neutro, as correntes se cancelan mutuamente debido a que flúen en direccións opostas, resultando nunha lectura de corrente nula ou moi baixa.
- Cando se utiliza un diferencial de tipo 'selectivo' ou 'retardado'?
- a) Para protexer circuítos con cargas altamente indutivas.
- b) Para evitar disparos intempestivos en ambientes con moito ruído eléctrico.
- c) Para garantir a selectividade en cascada con outros diferenciais augas abaixo.
- d) Para mellorar a eficiencia enerxética en instalacións con moita iluminación.
Respuesta: c) Para garantir a selectividade en cascada con outros diferenciais augas abaixo.. Os diferenciais selectivos ou retardados úsanse en cabeceira para permitir que os diferenciais augas abaixo disparen primeiro en caso de fuga, asegurando a continuidade do servizo nas outras áreas.
6. Medidas con Pinza Amperimétrica
Flashcards
- Que mide unha pinza amperimétrica?
- Corrente eléctrica sen interromper o circuíto.
- Como se mide a tensión alterna cunha pinza?
- Abrazando o cable coa pinza e poñendo o selector en V.
- Que cable se debe abrazar para medir a corrente nun circuíto monofásico?
- O cable de fase ou o de neutro individualmente.
- Por que non se deben abrazar dous cables á vez ao medir a corrente?
- Porque a corrente neta sería cero e a medición incorrecta.
Preguntas tipo test
- Cal é a forma correcta de medir a tensión alterna cunha pinza amperimétrica?
- a) Pinchar as puntas en 'COM' e '10A' e poñer o selector en V, en serie coa carga.
- b) Abrazar o cable coa pinza e poñer o selector en V, asegurándose de non abrazar 2 cables.
- c) Pinchar as puntas en 'COM' e 'V/Ω' e poñer o selector en V, tocar sobre os puntos a medir.
- d) Colocar a pinza en paralelo ao cable sen seleccionar a escala.
Respuesta: b) Abrazar o cable coa pinza e poñer o selector en V, asegurándose de non abrazar 2 cables.. A forma correcta de medir a tensión alterna cunha pinza é abrazar o cable coa pinza, seleccionar V no selector, asegurarse de non abrazar dous cables á vez e observar o valor na pantalla.
- Que cable debes abrazar cunha pinza amperimétrica para medir a corrente nun circuíto monofásico?
- a) Abrazar conxuntamente o cable de neutro e fase.
- b) Colocar as puntas de proba en fase e neutro.
- c) Abrazar o cable de fase ou o de neutro individualmente.
- d) Conectar a pinza en serie co circuíto.
Respuesta: c) Abrazar o cable de fase ou o de neutro individualmente.. Nun circuíto monofásico, para medir a corrente, debes seleccionar a escala de amperios adecuada e abrazar o cable de fase ou o de neutro individualmente.
- Que ocorre se abrazas dous cables á vez ao medir a corrente cunha pinza amperimétrica?
- a) A medición será máis precisa.
- b) A pinza mostrará unha lectura incorrecta ou nula.
- c) A pinza pode resultar danada.
- d) Non hai ningún efecto na medición.
Respuesta: b) A pinza mostrará unha lectura incorrecta ou nula.. Se abrazas dous cables á vez (fase e neutro) a corrente neta que detecta a pinza é cero, xa que as correntes se cancelan mutuamente. Polo tanto, a pinza mostrará unha lectura incorrecta ou nula.
7. Conexións de Motor Trifásico
Flashcards
- Que tipo de conexión se usa para arrancar un motor trifásico para reducir a corrente inicial?
- Conexión estrela-triángulo
- En que conexión a tensión de liña é igual á tensión de fase?
- Conexión triángulo
- Como se pode inverter o sentido de xiro dun motor trifásico?
- Intercambiando dúas fases
- Que bornes se conectan con pletinas para facer unha conexión en estrela?
- U2, V2, W2
Preguntas tipo test
- Que tipo de conexión permite que un motor trifásico de 230/400V funcione coa súa tensión nominal máis baixa?
- a) Estrela
- b) Triángulo
- c) Serie
- d) Paralelo
Respuesta: b) Triángulo. A conexión triángulo permite que cada bobina do motor reciba a tensión de liña (230V neste caso), o que é necesario para que funcione coa súa tensión nominal máis baixa.
- Na conexión estrela dun motor trifásico, como se relacionan a tensión de liña (V_L) e a tensión de fase (V_F)?
- a) V_L = V_F
- b) V_L = √3 * V_F
- c) V_L = V_F / √3
- d) V_L = 3 * V_F
Respuesta: b) V_L = √3 * V_F. Na conexión estrela, a tensión de liña é √3 veces a tensión de fase. Isto significa que a tensión que se aplica a cada bobina é menor que a tensión entre as liñas.
- Cal é a principal vantaxe de utilizar unha conexión estrela-triángulo para o arranque de motores trifásicos?
- a) Aumenta a corrente de arranque
- b) Reduce a corrente de arranque
- c) Aumenta a tensión de funcionamento
- d) Reduce a velocidade do motor
Respuesta: b) Reduce a corrente de arranque. A conexión estrela-triángulo reduce a corrente de arranque ao conectar inicialmente o motor en estrela, o que diminúe a tensión aplicada a cada bobina e, polo tanto, a corrente. Despois, cando o motor alcanza a velocidade nominal, cambia a conexión a triángulo para o funcionamento normal.
8. Análise de Curva de Disparo
9. Seguridade Eléctrica e Contacto
10. Esquema de Configuración CBT
11. Esquema de Forza e Mando (Arranque)
12. Esquema de Forza e Mando (Inversión de Xiro)
Y 7 flashcards y 14 preguntas más en el documento.
Texto del documento

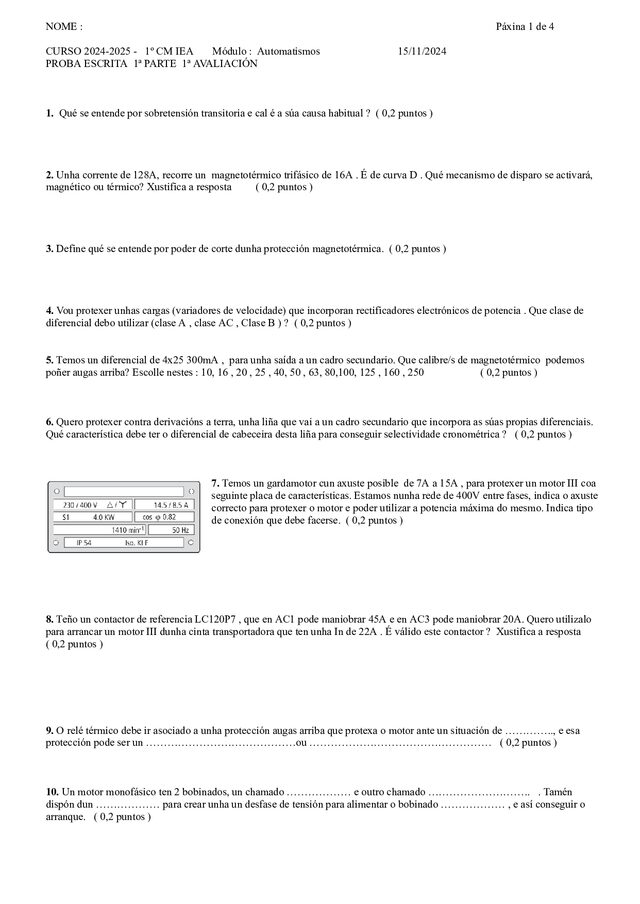

NOME : Páxina 1 de 4 CURSO 2024-2025 - 1º CM IEA Módulo : Automatismos 15/11/2024 PROBA ESCRITA 1ª PARTE 1ª AVALIACIÓN 1. Qué se entende por sobretensión transitoria e cal é a súa causa habitual ? ( 0,2 puntos ) 2. Unha corrente de 128A, recorre un magnetotérmico trifásico de 16A . É de curva D . Qué mecanismo de disparo se activará, magnético ou térmico? Xustifica a resposta ( 0,2 puntos ) 3. Define qué se entende por poder de corte dunha protección magnetotérmica. ( 0,2 puntos ) 4. Vou protexer unhas cargas (variadores de velocidade) que incorporan rectificadores electrónicos de potencia . Que clase de diferencial debo utilizar (clase A , clase AC , Clase B ) ? ( 0,2 puntos ) 5.
Temos un diferencial de 4x25 300mA , para unha saída a un cadro secundario. Que calibre/s de magnetotérmico podemos poñer augas arriba? Escolle nestes : 10, 16 , 20 , 25 , 40, 50 , 63, 80,100, 125 , 160 , 250 ( 0,2 puntos ) 6. Quero protexer contra derivacións a terra, unha liña que vai a un cadro secundario que incorpora as súas propias diferenciais. Qué característica debe ter o diferencial de cabeceira desta liña para conseguir selectividade cronométrica ? ( 0,2 puntos ) 7. Temos un gardamotor cun axuste posible de 7A a 15A , para protexer un motor III coa seguinte placa de características.
Estamos nunha rede de 400V entre fases, indica o axuste correcto para protexer o motor e poder utilizar a potencia máxima do mesmo. Indica tipo de conexión que debe facerse. ( 0,2 puntos ) 8. Teño un contactor de referencia LC120P7 , que en AC1 pode maniobrar 45A e en AC3 pode maniobrar 20A. Quero utilizalo para arrancar un motor III dunha cinta transportadora que ten unha In de 22A . É válido este contactor ? Xustifica a resposta ( 0,2 puntos ) 9. O relé térmico debe ir asociado a unha protección augas arriba que protexa o motor ante un situación de ………….., e esa protección pode ser un ……………………………………ou …………………………………………… ( 0,2 puntos ) 10.
Un motor monofásico ten 2 bobinados, un chamado ……………… e outro chamado ……………………….. . Tamén dispón dun ……………… para crear unha un desfase de tensión para alimentar o bobinado ……………… , e así conseguir o arranque. ( 0,2 puntos ) NOME : Páxina 2 de 4 CURSO 2024-2025 - 1º CM IEA Módulo : Automatismos 15/11/2024 PROBA ESCRITA 1ª PARTE 1ª AVALIACIÓN 11. Explica a forma de funcionamento dun diferencial ( os seus compoñentes internos e a función de cada un ) , e fai un debuxo ilustrativo ( 0,5 puntos ) 12. Rodea cun círculo a letra correspondente á resposta correcta ( correcto 0.5 , incorrecto -0.2 ) - Selecciona a afirmación correcta con respecto da medida de tensión alterna cunha pinza A.
Abrazar o cable coa pinza e poñer o selector en V, asegurarse de non abrazar 2 cables , e ver valor en pantalla B. Pinchar as puntas en "COM" e "10A" e poñer o selector e V, poñer en serie coa carga, e ver valor C. Pinchar as puntas en "COM" e "V/Ω" e poñer o selector en V, tocar sobre os puntos a medir e ver valor 13. Rodea cun círculo a letra correspondente á resposta correcta ( correcto 0.5 , incorrecto -0.2 ) - Para medir correntes cunha pinza amparimétrica nun circuito monofásico : A. Selecionamos a escala de amperios adecuada, e abrazamos o cable de fase ou de neutro . B. Selecionamos a escala de amperios adecuada, e abrazamos conxuntamente o cable de neutro e fase . C.
Selecionamos a escala de amperios adecuada, e colocamos as puntas de proba en fase e neutro . 14. Estes borneiros corresponden a un motor trifásico 230/400V . - Debuxa a colocación das pletinas para unha conexión estrela na fig.1 , e unha conexión triángulo na fig. 2. (0,2 puntos) - Na fig. 3 , debuxa as 3 bobinas entre os bornes adecuados e nombra os bornes según U1-U2, V1-V2, W1-W2 . (0,3 puntos) Fig. 1 Fig. 2 Fig. 3 NOME : Páxina 3 de 4 CURSO 2024-2025 - 1º CM IEA Módulo : Automatismos 15/11/2024 PROBA ESCRITA 1ª PARTE 1ª AVALIACIÓN 15.
Na seguinte curva de disparo correspondente a un magnetotérmico tripolar con regulación (gardamotor), que protexe o motor coa placa mostrada (nunha rede 400V entre fases) , e conectado para conseguir plena potencia : - Deduce tempo de disparo e de tipo de fallo (sobrecarga ou cortocircuito) ante unha situación que provoca unha intensidade de 43 A (facer cálculos, resolución gráfica e explicación do resultado) . Indica que tipo de disparo se produce (térmico ou magnético ) . (0.7 puntos).
- Si se utiliza este motor para arrancar un muiño que tarda 10 segundos en chegar á velocidade nominal ( consumindo unha intensidade de 6 veces a nominal neste tempo ) , deduce se este gardamotor é válido para este arranque específico, e xustifica a resposta (gráficamente e con explicación). ( 0.3 puntos) 16. Determina que lle pasaría a unha persoa que tocase a carcasa metálica dunha máquina na que houbese unha derivación de 230V, tendo en conta que a instalación está protexida por un diferencial de 4x25 en 30mA (tempo de disparo do diferencial : 500 ms ). Xustifica a resposta (con cálculos, gráficamente e con explicación).
( 0,5 puntos ) - Resistencia da persoa : 4100 ohmios - Resistencia dende os seus pés ata o neutro do transformador : 300 ohmios NOME : Páxina 4 de 4 CURSO 2024-2025 - 1º CM IEA Módulo : Automatismos 15/11/2024 PROBA ESCRITA 1ª PARTE 1ª AVALIACIÓN 17. Indica que erros hai na configuración deste esquema de CBT , en canto a : - Número de polos das proteccións, calibres das proteccións en canto a selectividade magnetotérmica. - Protección dos contactos dos diferenciais, selectividade diferencial. Razona as respostas e suxire opcións de solución para os erros. ( 0,5 puntos ) 18 .
Fai un esquema de forza e mando para arranque con contactor do tipo marcha paro, de motor trifásico con protección por gardamotor. Pon un piloto de sinalización que se ilumine cando se pechan os contactos de potencia do contactor. Pon un pulsador extra de paro, de maneira que se poida parar o motor dende 2 botoneras distintas. Pon bornas numeradas para os pulsadores e o piloto. Pon numeración de contactos en circuito de mando. Alimentación III+N 400N por magnetotémico xeral, circuito de mando protexido por magnetotérmico e diferencial ( 2 puntos ) 19 .
Fai un esquema de forza e mando para un arranque tipo marcha paro, con inversión de xiro pasando por paro, de motor trifásico, con protección por gardamotor, con sinalización luminosa con 1 piloto para estado de marcha en calquera dos 2 sentidos. Pon un piloto de sinalización, que esté acendido cando o motor está parado. Pon bornas numeradas para os pulsadores, interruptor e pilotos. Alimentación III+N 400V por magnetotémico xeral . Circuito de mando a 230Vac protexido por magnetotérmico e diferencial ( 2 puntos )
