1. Montaje de Circuitos
Flashcards
- ¿Qué es un aparato de maniobra?
- Dispositivo que permite controlar el flujo de corriente en un circuito (ej: interruptor, pulsador).
- ¿Cuál es el voltaje de alimentación del circuito de ejemplo?
- 220 V.
- ¿Qué representa 'L1' en un esquema eléctrico?
- Línea de alimentación.
- ¿Qué representa 'N' en un esquema eléctrico?
- Neutro.
Preguntas tipo test
- ¿Cuál es el propósito principal de los montajes de circuitos según el texto?
- a) Analizar el coste de los componentes electrónicos.
- b) Entender la función de cada aparato de maniobra.
- c) Medir la resistencia total del circuito.
- d) Calcular la corriente máxima que soporta el circuito.
Respuesta: b) Entender la función de cada aparato de maniobra.. El objetivo principal es comprender la función de cada aparato de maniobra (interruptor, pulsador) en los montajes.
- ¿Qué voltaje se utiliza en el circuito de ejemplo mostrado en la página?
- a) 110 V
- b) 220 V
- c) 380 V
- d) 12 V
Respuesta: b) 220 V. El circuito de ejemplo especifica un voltaje de U = 220 V.
- En el contexto de los circuitos eléctricos, ¿qué representa 'PIA'?
- a) Punto de Inserción Automática
- b) Protección de Intensidad Alterna
- c) Pequeño Interruptor Automático
- d) Puesta a Interruptor Automático
Respuesta: c) Pequeño Interruptor Automático. Aunque no se detalla en el texto, 'PIA' comúnmente se refiere a 'Pequeño Interruptor Automático' en el contexto de instalaciones eléctricas.

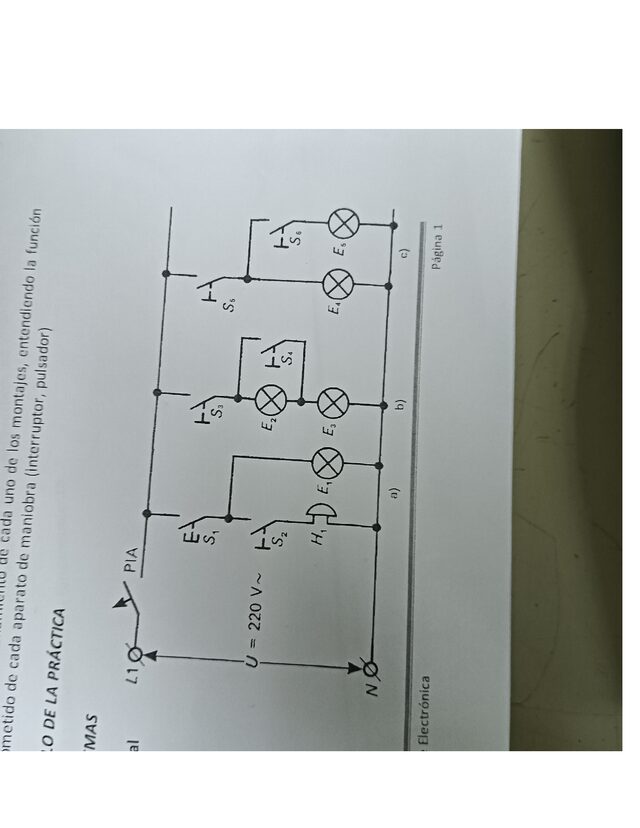

2. Circuito a)
Flashcards
- ¿Qué función cumplen los aparatos de maniobra en los circuitos eléctricos?
- Controlar el flujo de corriente eléctrica.
- ¿Cuál es la diferencia entre un interruptor y un pulsador?
- Un interruptor mantiene el circuito cerrado o abierto, mientras que un pulsador solo lo cierra mientras se presiona.
- ¿Qué representa el componente 'E' en los diagramas de los circuitos?
- Una lámpara o carga resistiva.
- ¿Qué indica el símbolo 'U = 220 V~' en el diagrama?
- La fuente de voltaje es de 220 voltios en corriente alterna.
Preguntas tipo test
- ¿Cuál es el propósito principal de los montajes de circuitos eléctricos mostrados en la página?
- a) Demostrar la función de diferentes aparatos de maniobra
- b) Calcular la resistencia total del circuito
- c) Medir el voltaje en diferentes puntos del circuito
- d) Optimizar el consumo de energía en el circuito
Respuesta: a) Demostrar la función de diferentes aparatos de maniobra. Los montajes están diseñados para entender la función de cada aparato de maniobra, como interruptores y pulsadores.
- En el circuito 'a', ¿qué componente se utiliza para representar una carga o resistencia en el circuito?
- a) Un interruptor simple (S1)
- b) Una fuente de voltaje (U = 220 V~)
- c) Una lámpara (E1)
- d) Un pulsador (H1)
Respuesta: c) Una lámpara (E1). En los circuitos, las lámparas (E1, E2, E3) se utilizan comúnmente para representar una carga o resistencia.
- ¿Qué tipo de aparato de maniobra se menciona explícitamente como ejemplo en la descripción de la práctica?
- a) Relé
- b) Transformador
- c) Interruptor
- d) Condensador
Respuesta: c) Interruptor. La descripción menciona explícitamente el interruptor y el pulsador como ejemplos de aparatos de maniobra.
3. Circuito b)
Flashcards
- ¿Qué significa PIA en un circuito eléctrico?
- Pequeño Interruptor Automático
- ¿Cuál es la función principal de un PIA?
- Proteger el circuito de sobrecargas y cortocircuitos
- En un circuito en serie, ¿cómo están conectados los componentes?
- Uno seguido del otro, en una única trayectoria
- ¿Qué ocurre con la corriente en un circuito en serie si un componente falla?
- La corriente se interrumpe en todo el circuito
Preguntas tipo test
- ¿Qué componente se utiliza para proteger el circuito en caso de sobrecarga?
- a) Interruptor simple
- b) Pulsador
- c) PIA (Pequeño Interruptor Automático)
- d) Lámpara
Respuesta: c) PIA (Pequeño Interruptor Automático). El PIA (Pequeño Interruptor Automático) es el dispositivo de protección utilizado para interrumpir el circuito en caso de sobrecarga o cortocircuito, protegiendo así los componentes y evitando daños mayores.
- En el circuito b), ¿cómo están conectadas las lámparas E1 y E2?
- a) En serie
- b) En paralelo
- c) Una en serie y otra en paralelo
- d) No están conectadas
Respuesta: a) En serie. En el circuito b), las lámparas E1 y E2 están conectadas en serie, lo que significa que la corriente fluye a través de ambas lámparas en secuencia.
- En el circuito b), ¿qué ocurre si el interruptor S4 está abierto?
- a) Ambas lámparas E1 y E2 se encienden
- b) Ambas lámparas E1 y E2 se apagan
- c) Solo la lámpara E1 se enciende
- d) Solo la lámpara E2 se enciende
Respuesta: b) Ambas lámparas E1 y E2 se apagan. Si el interruptor S4 está abierto, se interrumpe el flujo de corriente en el circuito, lo que provoca que ambas lámparas E1 y E2 se apaguen, ya que están en serie.
4. Circuito c)
Flashcards
- ¿Qué tipo de componente es S5 en el circuito c?
- Interruptor
- ¿Qué controla el interruptor S5 en el circuito c?
- El encendido y apagado de la bombilla E3
- ¿Qué ocurre si S5 está abierto?
- E3 se apaga
- ¿Cuál es el voltaje de la fuente de alimentación en el circuito?
- 220V
Preguntas tipo test
- ¿Qué componente está presente en el circuito c que no está presente en los circuitos a y b?
- a) Un interruptor simple (S5).
- b) Una bombilla (E1).
- c) Un pulsador (PIA).
- d) Una fuente de alimentación (U).
Respuesta: a) Un interruptor simple (S5).. El circuito c incluye un interruptor simple (S5) en serie con la bombilla E3, lo cual no se encuentra en los circuitos a y b.
- En el circuito c, ¿qué ocurre con la bombilla E3 si el interruptor S5 está abierto?
- a) La bombilla E3 se enciende con normalidad.
- b) La bombilla E3 se apaga.
- c) La bombilla E3 parpadea.
- d) La bombilla E3 se enciende con mayor intensidad.
Respuesta: b) La bombilla E3 se apaga.. Si el interruptor S5 está abierto, el circuito está interrumpido y la bombilla E3 no recibe corriente, por lo tanto, se apaga.
- ¿Cuál es la función principal del interruptor S5 en el circuito c?
- a) Regular la intensidad de la bombilla E3.
- b) Encender y apagar la bombilla E3.
- c) Proteger el circuito de sobrecargas.
- d) Aumentar el voltaje en el circuito.
Respuesta: b) Encender y apagar la bombilla E3.. El interruptor S5 actúa como un control on/off para la bombilla E3, permitiendo encenderla o apagarla según su estado (cerrado o abierto).
Y 4 flashcards y 8 preguntas más en el documento.
