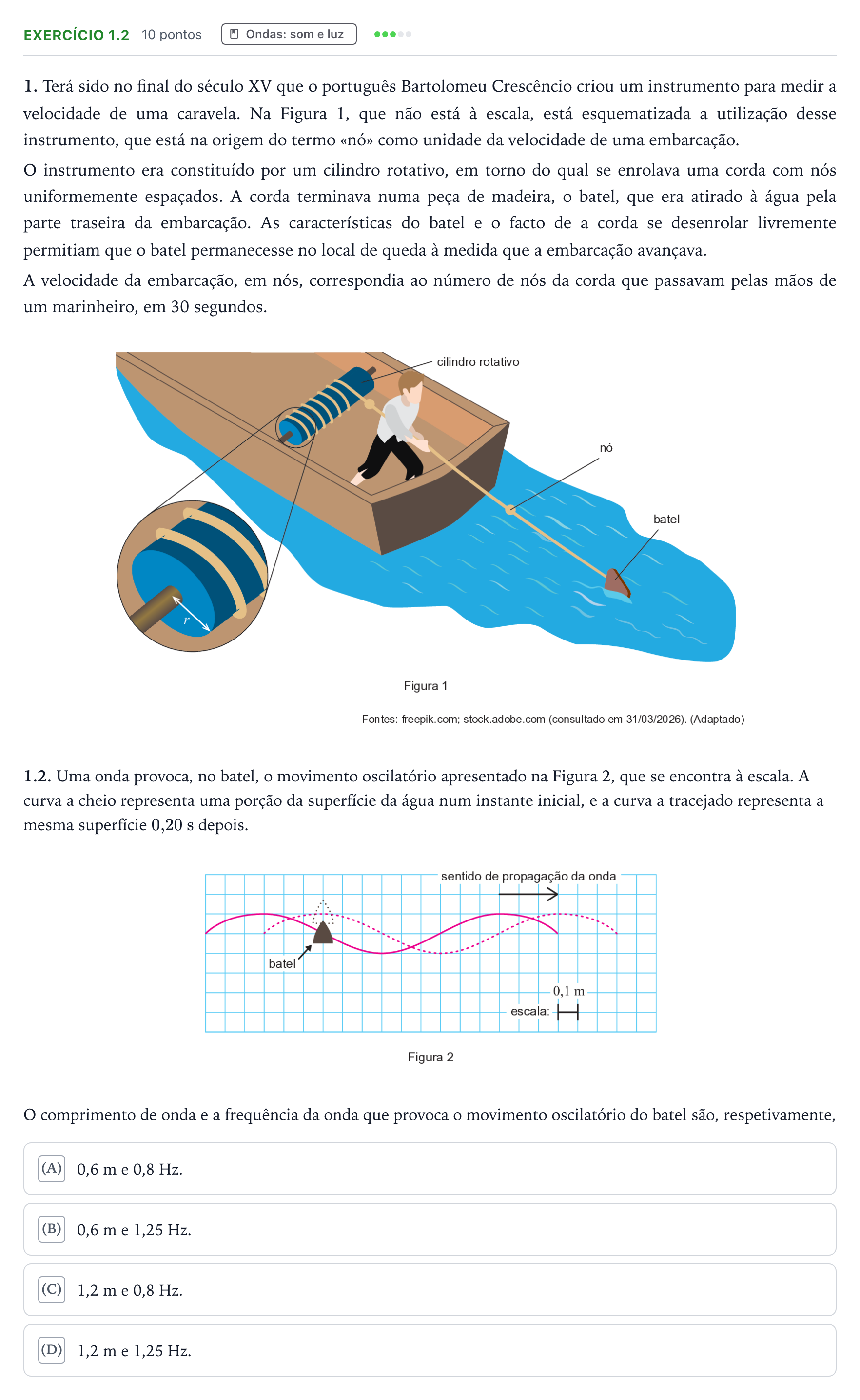

Exercício 1.2 - Ondas: som e luz · Exame Nacional Física e Química A Época especial 2026

1. Terá sido no final do século XV que o português Bartolomeu Crescêncio criou um instrumento para medir a velocidade de uma caravela. Na Figura 1, que não está à escala, está esquematizada a utilização desse instrumento, que está na origem do termo «nó» como unidade da velocidade de uma embarcação.

O instrumento era constituído por um cilindro rotativo, em torno do qual se enrolava uma corda com nós uniformemente espaçados. A corda terminava numa peça de madeira, o batel, que era atirado à água pela parte traseira da embarcação. As características do batel e o facto de a corda se desenrolar livremente permitiam que o batel permanecesse no local de queda à medida que a embarcação avançava.

A velocidade da embarcação, em nós, correspondia ao número de nós da corda que passavam pelas mãos de um marinheiro, em 30 segundos.

1.2. Uma onda provoca, no batel, o movimento oscilatório apresentado na Figura 2, que se encontra à escala. A curva a cheio representa uma porção da superfície da água num instante inicial, e a curva a tracejado representa a mesma superfície $0{,}20\text{ s}$ depois.

O comprimento de onda e a frequência da onda que provoca o movimento oscilatório do batel são, respetivamente,

()
