Exercício 2.1 · Exame Nacional Física e Química A Época especial 2025

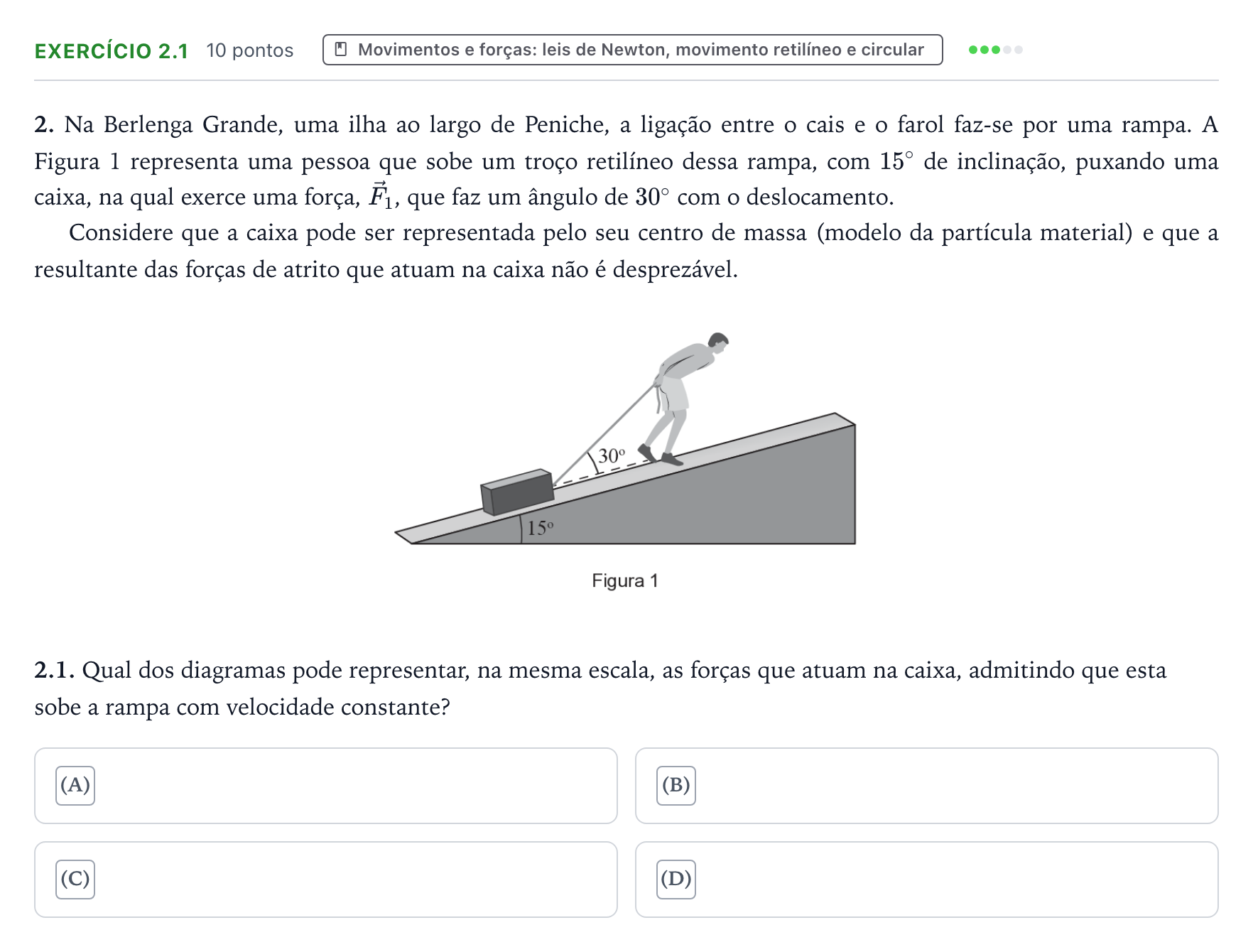

2. Na Berlenga Grande, uma ilha ao largo de Peniche, a ligação entre o cais e o farol faz-se por uma rampa. A Figura 1 representa uma pessoa que sobe um troço retilíneo dessa rampa, com $15^\circ$ de inclinação, puxando uma caixa, na qual exerce uma força, $\vec{F}_1$, que faz um ângulo de $30^\circ$ com o deslocamento.

Considere que a caixa pode ser representada pelo seu centro de massa (modelo da partícula material) e que a resultante das forças de atrito que atuam na caixa não é desprezável.

2.1. Qual dos diagramas pode representar, na mesma escala, as forças que atuam na caixa, admitindo que esta sobe a rampa com velocidade constante?

()
