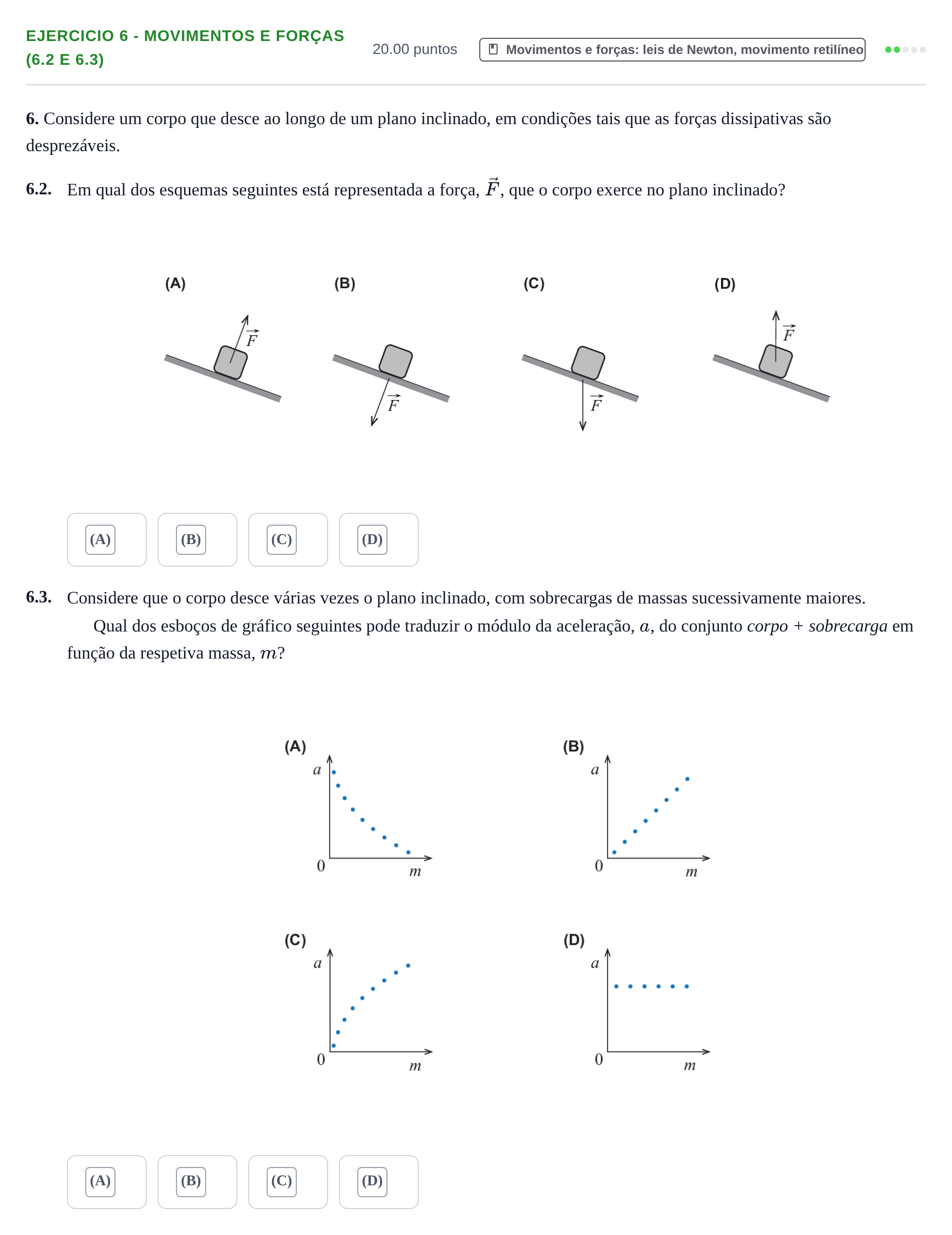

Exercício 6 - Movimentos e forças (6.2 e 6.3) · Exame Nacional Física e Química A 2.ª fase 2021

6. Considere um corpo que desce ao longo de um plano inclinado, em condições tais que as forças dissipativas são desprezáveis.

6.2.

Em qual dos esquemas seguintes está representada a força, $\vec{F}$, que o corpo exerce no plano inclinado?

6.3.

Considere que o corpo desce várias vezes o plano inclinado, com sobrecargas de massas sucessivamente maiores.

Qual dos esboços de gráfico seguintes pode traduzir o módulo da aceleração, $a$, do conjunto corpo + sobrecarga em função da respetiva massa, $m$?
