Exercício 2.1 · Exame Nacional Física e Química A Época especial 2022

2. Num certo local, foi construído um sistema de aquecimento de água de baixo custo, que funciona como a seguir se descreve.

O sistema é constituído por um coletor solar e por um reservatório, encontrando-se este numa posição mais elevada em relação àquele.

A água, que circula no coletor solar dentro de tubos, é aquecida pelo Sol e sobe, por convecção, ao reservatório. A água mais fria do reservatório desce para o coletor. A repetição cíclica deste processo possibilita o aquecimento da água do reservatório.

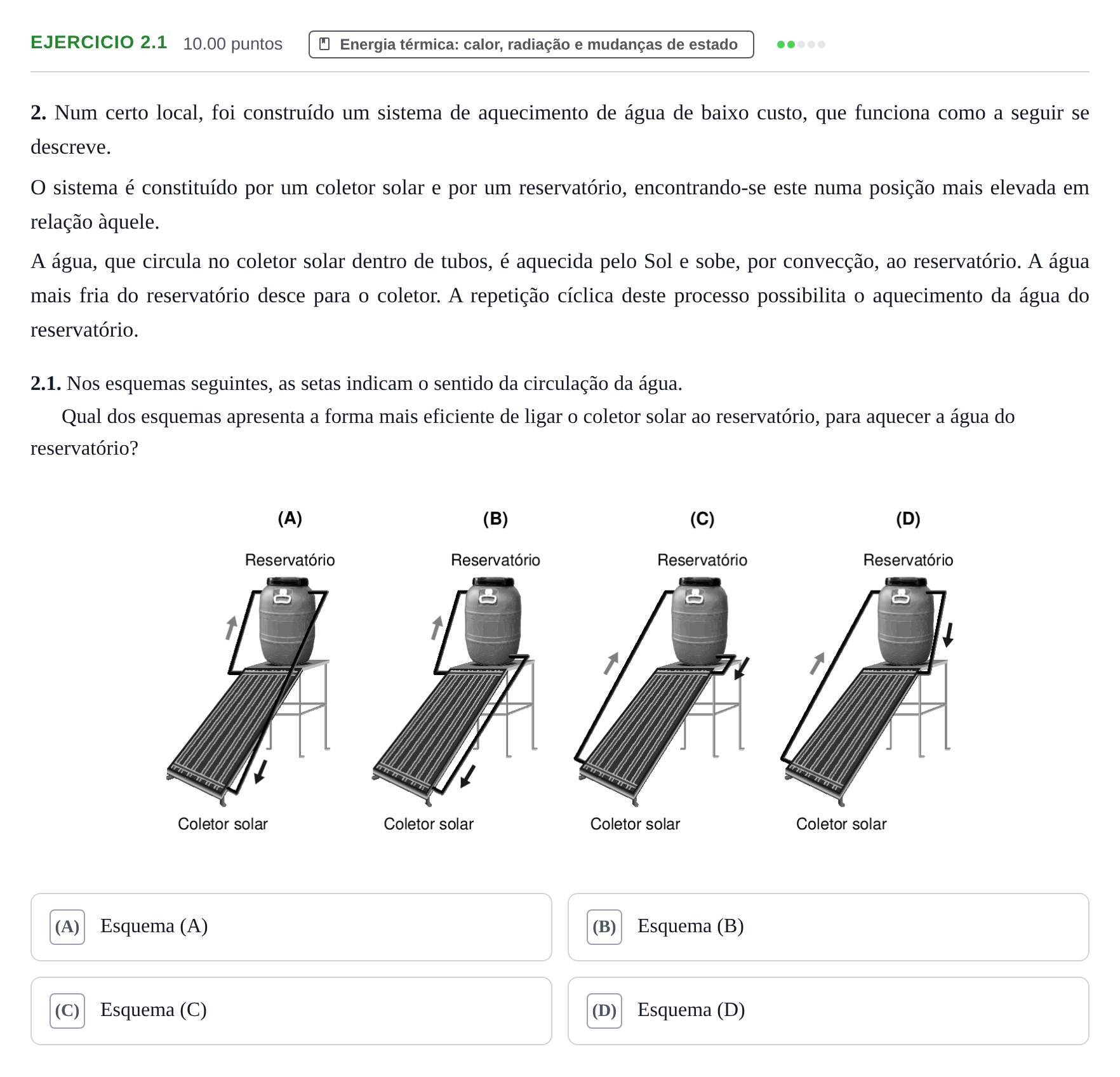

2.1. Nos esquemas seguintes, as setas indicam o sentido da circulação da água.

Qual dos esquemas apresenta a forma mais eficiente de ligar o coletor solar ao reservatório, para aquecer a água do reservatório?

()

Esquema ()
