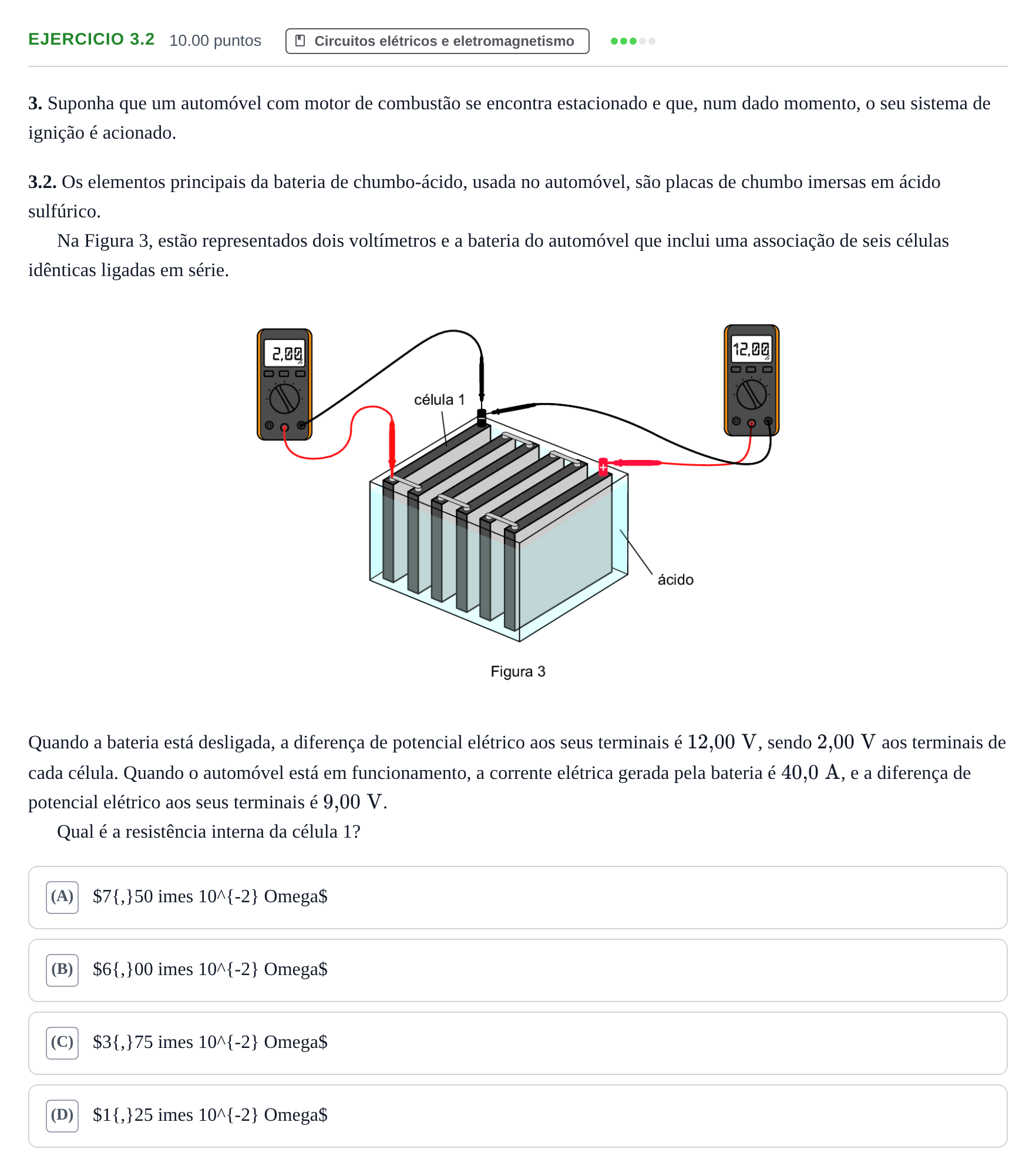

Exercício 3.2 · Exame Nacional Física e Química A 2.ª fase 2024

3. Suponha que um automóvel com motor de combustão se encontra estacionado e que, num dado momento, o seu sistema de ignição é acionado.

3.2. Os elementos principais da bateria de chumbo-ácido, usada no automóvel, são placas de chumbo imersas em ácido sulfúrico.

Na Figura 3, estão representados dois voltímetros e a bateria do automóvel que inclui uma associação de seis células idênticas ligadas em série.

Quando a bateria está desligada, a diferença de potencial elétrico aos seus terminais é $12{,}00\text{ V}$, sendo $2{,}00\text{ V}$ aos terminais de cada célula. Quando o automóvel está em funcionamento, a corrente elétrica gerada pela bateria é $40{,}0\text{ A}$, e a diferença de potencial elétrico aos seus terminais é $9{,}00\text{ V}$.

Qual é a resistência interna da célula 1?

()
