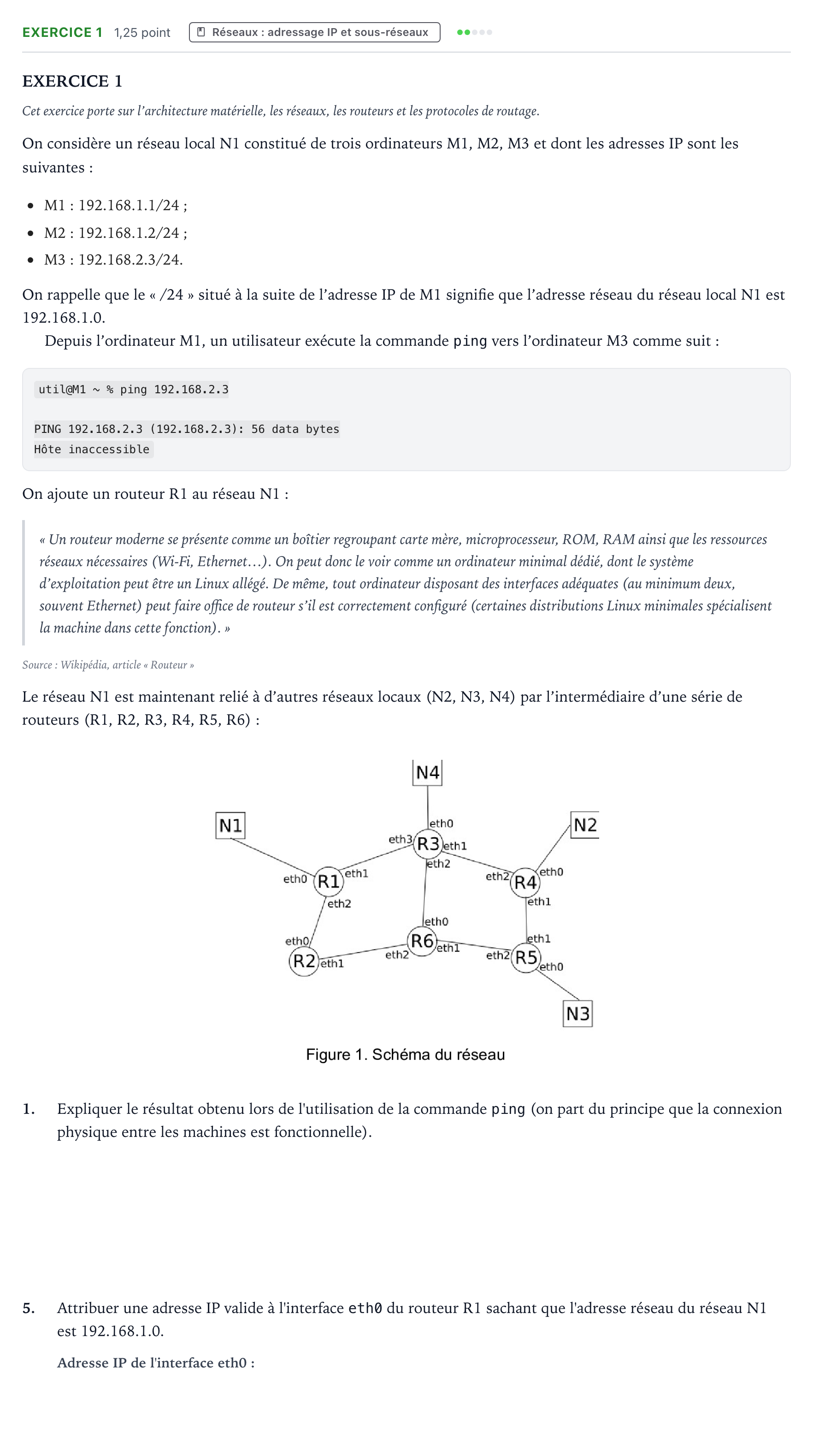

EXERCICE 1

Cet exercice porte sur l’architecture matérielle, les réseaux, les routeurs et les protocoles de routage.

On considère un réseau local N1 constitué de trois ordinateurs M1, M2, M3 et dont les adresses IP sont les suivantes:

M1: 192.168.1.1/24;

M2: 192.168.1.2/24;

M3: 192.168.2.3/24.

On rappelle que le « /24 » situé à la suite de l’adresse IP de M1 signifie que l’adresse réseau du réseau local N1 est 192.168.1.0.

Depuis l’ordinateur M1, un utilisateur exécute la commande ping vers l’ordinateur M3 comme suit:

util@M1 ~ % ping 192.168.2.3

PING 192.168.2.3 (192.168.2.3): 56 data bytes

Hôte inaccessible On ajoute un routeur R1 au réseau N1:

« Un routeur moderne se présente comme un boîtier regroupant carte mère, microprocesseur, ROM, RAM ainsi que les ressources réseaux nécessaires (Wi-Fi, Ethernet…). On peut donc le voir comme un ordinateur minimal dédié, dont le système d’exploitation peut être un Linux allégé. De même, tout ordinateur disposant des interfaces adéquates (au minimum deux, souvent Ethernet) peut faire office de routeur s’il est correctement configuré (certaines distributions Linux minimales spécialisent la machine dans cette fonction). »

Source: Wikipédia, article « Routeur »

Le réseau N1 est maintenant relié à d’autres réseaux locaux (N2, N3, N4) par l’intermédiaire d’une série de routeurs (R1, R2, R3, R4, R5, R6):

1.

Expliquer le résultat obtenu lors de l'utilisation de la commande ping (on part du principe que la connexion physique entre les machines est fonctionnelle).

5.

Attribuer une adresse IP valide à l'interface eth0 du routeur R1 sachant que l'adresse réseau du réseau N1 est 192.168.1.0.
