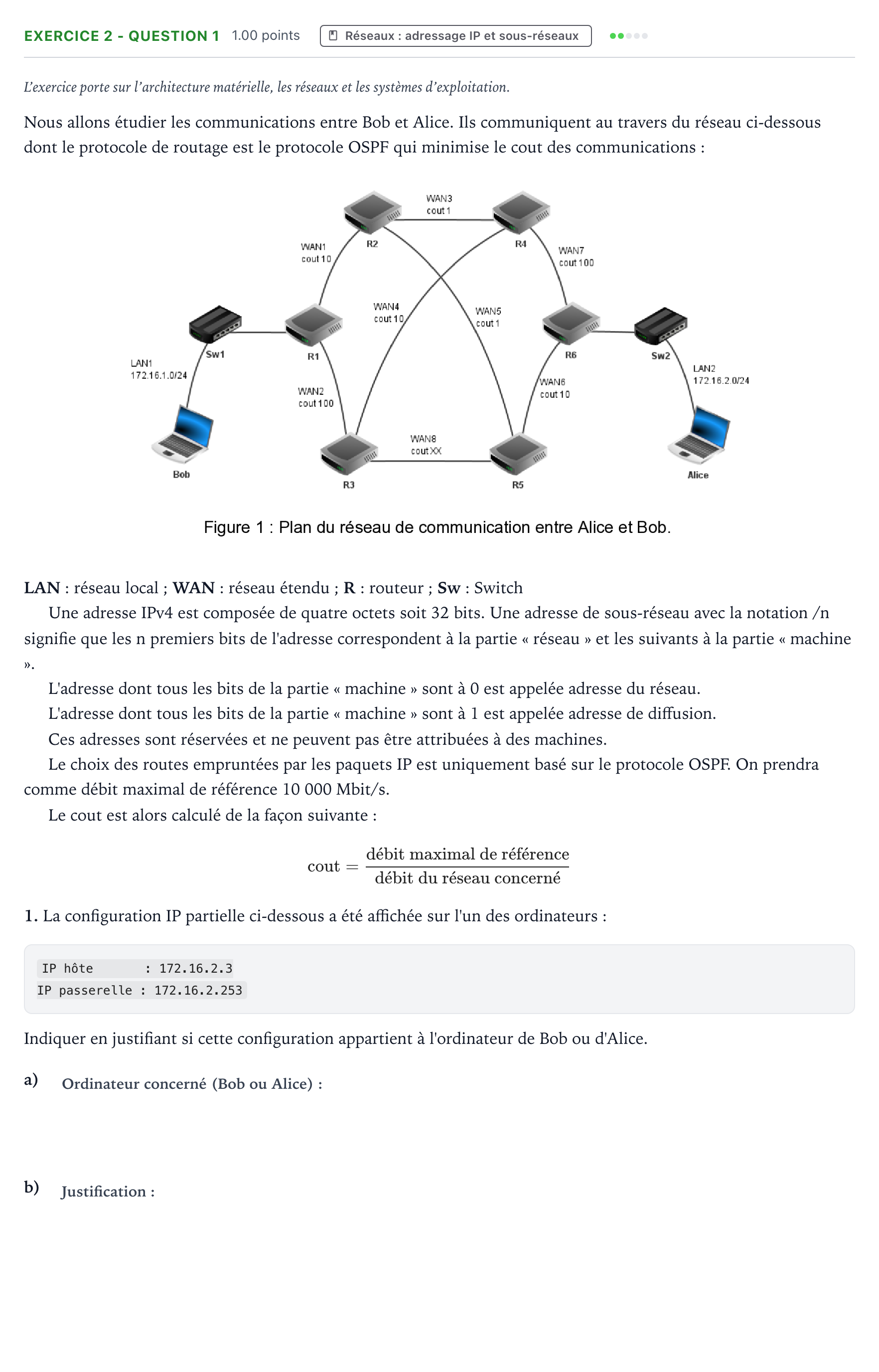

Exercice 2 - Question 1 · Bac Numérique et Sciences Informatiques Sujets zéro et spécimens sujet 2023 (sujet 1)

L’exercice porte sur l’architecture matérielle, les réseaux et les systèmes d’exploitation.

Nous allons étudier les communications entre Bob et Alice. Ils communiquent au travers du réseau ci-dessous dont le protocole de routage est le protocole OSPF qui minimise le cout des communications:

LAN: réseau local; WAN: réseau étendu; R: routeur; Sw: Switch

Une adresse IPv4 est composée de quatre octets soit 32 bits. Une adresse de sous-réseau avec la notation /n signifie que les n premiers bits de l'adresse correspondent à la partie « réseau » et les suivants à la partie « machine ».

L'adresse dont tous les bits de la partie « machine » sont à 0 est appelée adresse du réseau.

L'adresse dont tous les bits de la partie « machine » sont à 1 est appelée adresse de diffusion.

Ces adresses sont réservées et ne peuvent pas être attribuées à des machines.

Le choix des routes empruntées par les paquets IP est uniquement basé sur le protocole OSPF. On prendra comme débit maximal de référence 10 000 Mbit/s.

Le cout est alors calculé de la façon suivante:

$$\text{cout} = \frac{\text{débit maximal de référence}}{\text{débit du réseau concerné}}$$

1. La configuration IP partielle ci-dessous a été affichée sur l'un des ordinateurs:

IP hôte: 172.16.2.3

IP passerelle: 172.16.2.253

Indiquer en justifiant si cette configuration appartient à l'ordinateur de Bob ou d'Alice.

a)

b)
