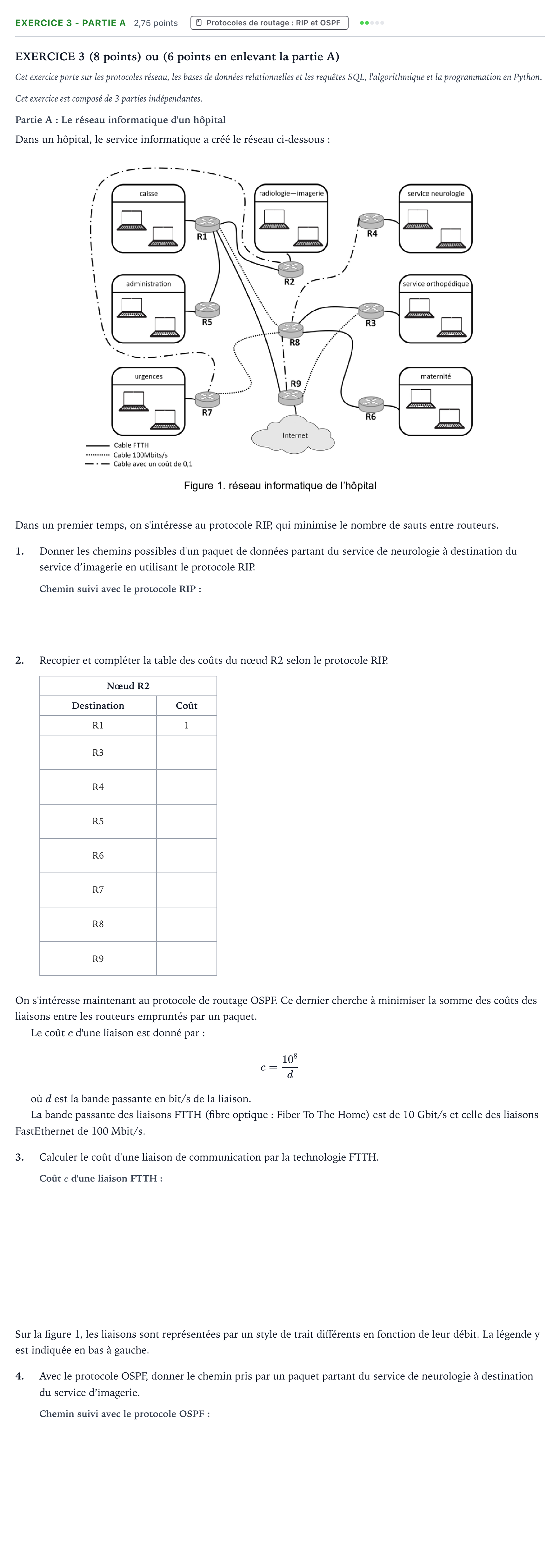

Exercice 3 - Partie A · Bac Numérique et Sciences Informatiques Polynésie 2024 (jour 2)

EXERCICE 3 (8 points) ou (6 points en enlevant la partie A)

Cet exercice porte sur les protocoles réseau, les bases de données relationnelles et les requêtes SQL, l'algorithmique et la programmation en Python.

Cet exercice est composé de 3 parties indépendantes.

Partie A: Le réseau informatique d'un hôpital

Dans un hôpital, le service informatique a créé le réseau ci-dessous:

Dans un premier temps, on s'intéresse au protocole RIP, qui minimise le nombre de sauts entre routeurs.

1.

Donner les chemins possibles d'un paquet de données partant du service de neurologie à destination du service d’imagerie en utilisant le protocole RIP.

2.

Recopier et compléter la table des coûts du nœud R2 selon le protocole RIP.

Nœud R2

Destination

Coût

R1

1

R3

R4

R5

R6

R7

R8

R9

On s'intéresse maintenant au protocole de routage OSPF. Ce dernier cherche à minimiser la somme des coûts des liaisons entre les routeurs empruntés par un paquet.

Le coût $c$ d'une liaison est donné par:

$$c = \frac{10^8}{d}$$

où $d$ est la bande passante en bit/s de la liaison.

La bande passante des liaisons FTTH (fibre optique: Fiber To The Home) est de 10 Gbit/s et celle des liaisons FastEthernet de 100 Mbit/s.

3.

Calculer le coût d'une liaison de communication par la technologie FTTH.

Sur la figure 1, les liaisons sont représentées par un style de trait différents en fonction de leur débit. La légende y est indiquée en bas à gauche.

4.

Avec le protocole OSPF, donner le chemin pris par un paquet partant du service de neurologie à destination du service d’imagerie.
