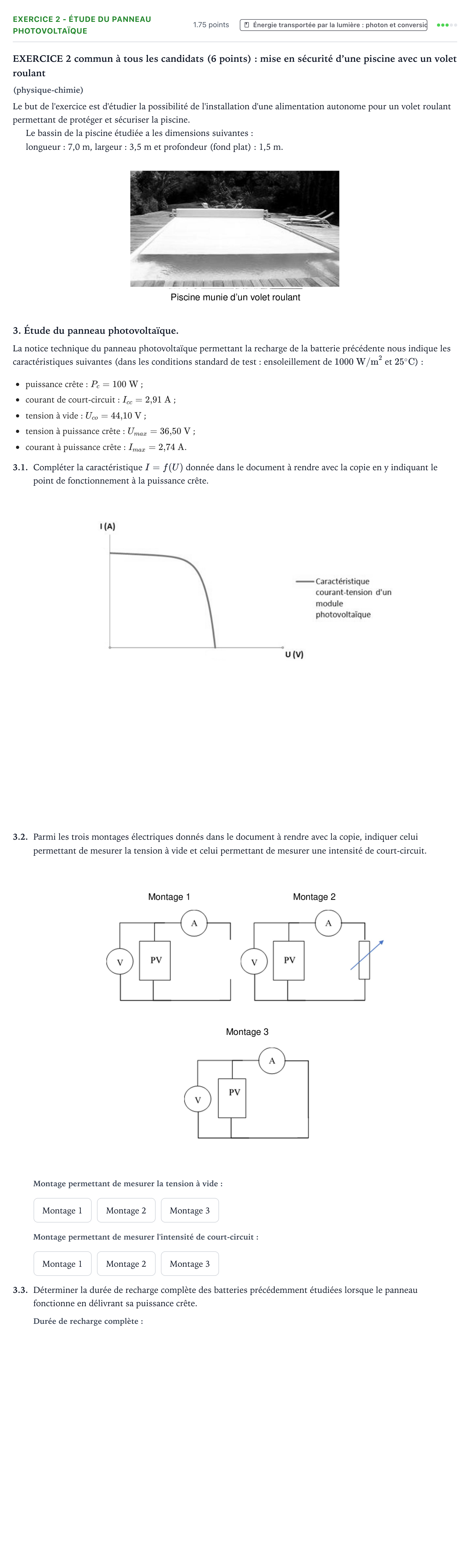

Exercice 2 - Étude du panneau photovoltaïque · Bac STI2D Physique-Chimie et Mathématiques Métropole Candidat libre 2021

EXERCICE 2 commun à tous les candidats (6 points): mise en sécurité d’une piscine avec un volet roulant

(physique-chimie)

Le but de l'exercice est d'étudier la possibilité de l'installation d'une alimentation autonome pour un volet roulant permettant de protéger et sécuriser la piscine.

Le bassin de la piscine étudiée a les dimensions suivantes:

longueur: 7,0 m, largeur: 3,5 m et profondeur (fond plat): 1,5 m.

3. Étude du panneau photovoltaïque.

La notice technique du panneau photovoltaïque permettant la recharge de la batterie précédente nous indique les caractéristiques suivantes (dans les conditions standard de test: ensoleillement de $1000\text{ W/m}^2$ et $25\text{ }^\circ\text{C}$):

puissance crête: $P_c = 100\text{ W}$;

courant de court-circuit: $I_{cc} = 2{,}91\text{ A}$;

tension à vide: $U_{co} = 44{,}10\text{ V}$;

tension à puissance crête: $U_{max} = 36{,}50\text{ V}$;

courant à puissance crête: $I_{max} = 2{,}74\text{ A}$.

3.1.

Compléter la caractéristique $I = f(U)$ donnée dans le document à rendre avec la copie en y indiquant le point de fonctionnement à la puissance crête.

3.2.

Parmi les trois montages électriques donnés dans le document à rendre avec la copie, indiquer celui permettant de mesurer la tension à vide et celui permettant de mesurer une intensité de court-circuit.

3.3.

Déterminer la durée de recharge complète des batteries précédemment étudiées lorsque le panneau fonctionne en délivrant sa puissance crête.
