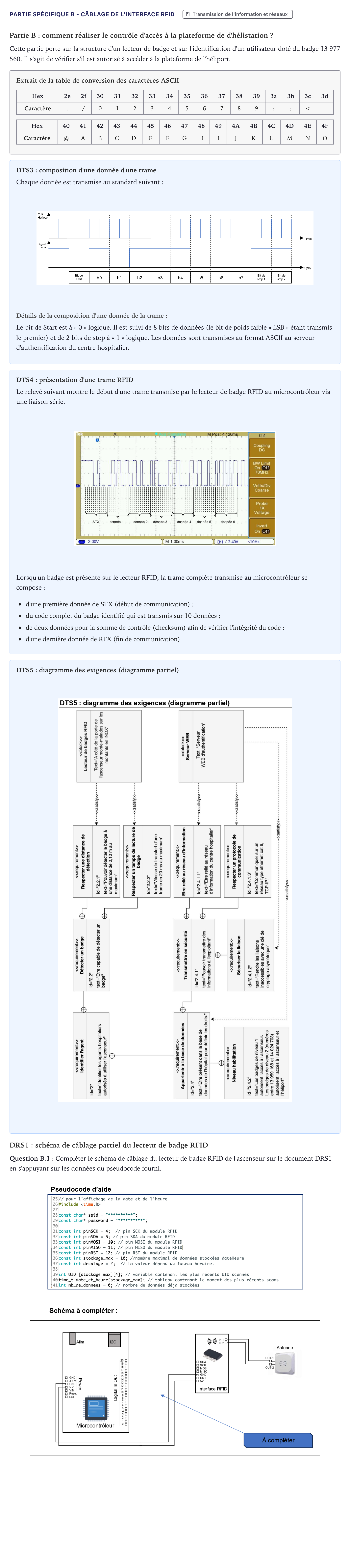

Partie Spécifique B - Câblage de l'interface RFID · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - SIN 2026

Partie B: comment réaliser le contrôle d'accès à la plateforme de d'hélistation ?

Cette partie porte sur la structure d'un lecteur de badge et sur l'identification d'un utilisateur doté du badge 13 977 560. Il s'agit de vérifier s'il est autorisé à accéder à la plateforme de l'héliport.

Extrait de la table de conversion des caractères ASCII

Hex · 2e · 2f · 30 · 31 · 32 · 33 · 34 · 35 · 36 · 37 · 38 · 39 · 3a · 3b · 3c · 3d

Caractère ·. · / · 0 · 1 · 2 · 3 · 4 · 5 · 6 · 7 · 8 · 9 ·: ·; · < · =

Hex · 40 · 41 · 42 · 43 · 44 · 45 · 46 · 47 · 48 · 49 · 4A · 4B · 4C · 4D · 4E · 4F

Caractère · @ · A · B · C · D · E · F · G · H · I · J · K · L · M · N · O

DTS3: composition d'une donnée d'une trame

Chaque donnée est transmise au standard suivant:

Détails de la composition d'une donnée de la trame:

Le bit de Start est à « 0 » logique. Il est suivi de 8 bits de données (le bit de poids faible « LSB » étant transmis le premier) et de 2 bits de stop à « 1 » logique. Les données sont transmises au format ASCII au serveur d'authentification du centre hospitalier.

DTS4: présentation d'une trame RFID

Le relevé suivant montre le début d'une trame transmise par le lecteur de badge RFID au microcontrôleur via une liaison série.

Lorsqu'un badge est présenté sur le lecteur RFID, la trame complète transmise au microcontrôleur se compose:

d'une première donnée de STX (début de communication);

du code complet du badge identifié qui est transmis sur 10 données;

de deux données pour la somme de contrôle (checksum) afin de vérifier l'intégrité du code;

d'une dernière donnée de RTX (fin de communication).

DTS5: diagramme des exigences (diagramme partiel)

DRS1: schéma de câblage partiel du lecteur de badge RFID

Question B.1: Compléter le schéma de câblage du lecteur de badge RFID de l'ascenseur sur le document DRS1 en s'appuyant sur les données du pseudocode fourni.
