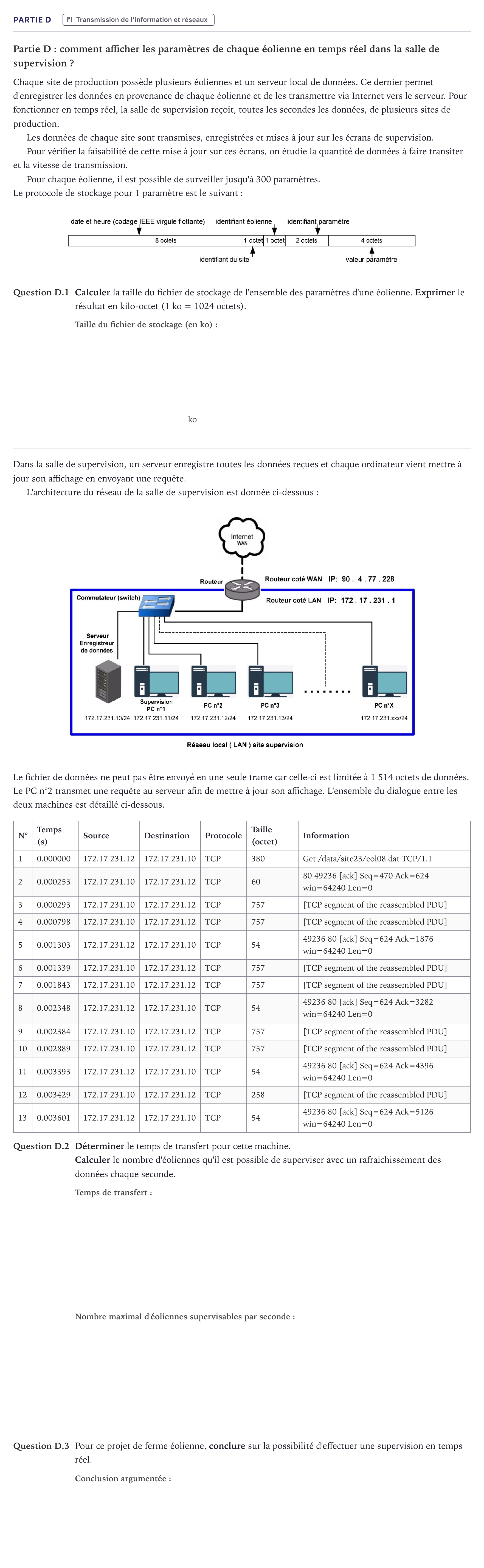

Partie D · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - SIN 2025

Partie D: comment afficher les paramètres de chaque éolienne en temps réel dans la salle de supervision ?

Chaque site de production possède plusieurs éoliennes et un serveur local de données. Ce dernier permet d'enregistrer les données en provenance de chaque éolienne et de les transmettre via Internet vers le serveur. Pour fonctionner en temps réel, la salle de supervision reçoit, toutes les secondes les données, de plusieurs sites de production.

Les données de chaque site sont transmises, enregistrées et mises à jour sur les écrans de supervision.

Pour vérifier la faisabilité de cette mise à jour sur ces écrans, on étudie la quantité de données à faire transiter et la vitesse de transmission.

Pour chaque éolienne, il est possible de surveiller jusqu'à 300 paramètres.

Le protocole de stockage pour 1 paramètre est le suivant:

Question D.1

Calculer la taille du fichier de stockage de l'ensemble des paramètres d'une éolienne. Exprimer le résultat en kilo-octet (1 ko = 1024 octets).

ko

Dans la salle de supervision, un serveur enregistre toutes les données reçues et chaque ordinateur vient mettre à jour son affichage en envoyant une requête.

L'architecture du réseau de la salle de supervision est donnée ci-dessous:

Le fichier de données ne peut pas être envoyé en une seule trame car celle-ci est limitée à 1 514 octets de données. Le PC n°2 transmet une requête au serveur afin de mettre à jour son affichage. L'ensemble du dialogue entre les deux machines est détaillé ci-dessous.

N°

Temps (s)

Source

Destination

Protocole

Taille (octet)

Information

1 · 0.000000 · 172.17.231.12 · 172.17.231.10 · TCP · 380 · Get /data/site23/eol08.dat TCP/1.1

2 · 0.000253 · 172.17.231.10 · 172.17.231.12 · TCP · 60 · 80 49236 [ack] Seq=470 Ack=624 win=64240 Len=0

3 · 0.000293 · 172.17.231.10 · 172.17.231.12 · TCP · 757 · [TCP segment of the reassembled PDU]

4 · 0.000798 · 172.17.231.10 · 172.17.231.12 · TCP · 757 · [TCP segment of the reassembled PDU]

5 · 0.001303 · 172.17.231.12 · 172.17.231.10 · TCP · 54 · 49236 80 [ack] Seq=624 Ack=1876 win=64240 Len=0

6 · 0.001339 · 172.17.231.10 · 172.17.231.12 · TCP · 757 · [TCP segment of the reassembled PDU]

7 · 0.001843 · 172.17.231.10 · 172.17.231.12 · TCP · 757 · [TCP segment of the reassembled PDU]

8 · 0.002348 · 172.17.231.12 · 172.17.231.10 · TCP · 54 · 49236 80 [ack] Seq=624 Ack=3282 win=64240 Len=0

9 · 0.002384 · 172.17.231.10 · 172.17.231.12 · TCP · 757 · [TCP segment of the reassembled PDU]

10 · 0.002889 · 172.17.231.10 · 172.17.231.12 · TCP · 757 · [TCP segment of the reassembled PDU]

11 · 0.003393 · 172.17.231.12 · 172.17.231.10 · TCP · 54 · 49236 80 [ack] Seq=624 Ack=4396 win=64240 Len=0

12 · 0.003429 · 172.17.231.10 · 172.17.231.12 · TCP · 258 · [TCP segment of the reassembled PDU]

13 · 0.003601 · 172.17.231.12 · 172.17.231.10 · TCP · 54 · 49236 80 [ack] Seq=624 Ack=5126 win=64240 Len=0

Question D.2

Déterminer le temps de transfert pour cette machine.

Calculer le nombre d'éoliennes qu'il est possible de superviser avec un rafraichissement des données chaque seconde.

Question D.3

Pour ce projet de ferme éolienne, conclure sur la possibilité d'effectuer une supervision en temps réel.
