Thème : Exploitation de normes, de documents techniques et de données géométriques · Tiré du sujet Métropole France remplacement - Systèmes d'Information et Numérique (SIN) (2024)

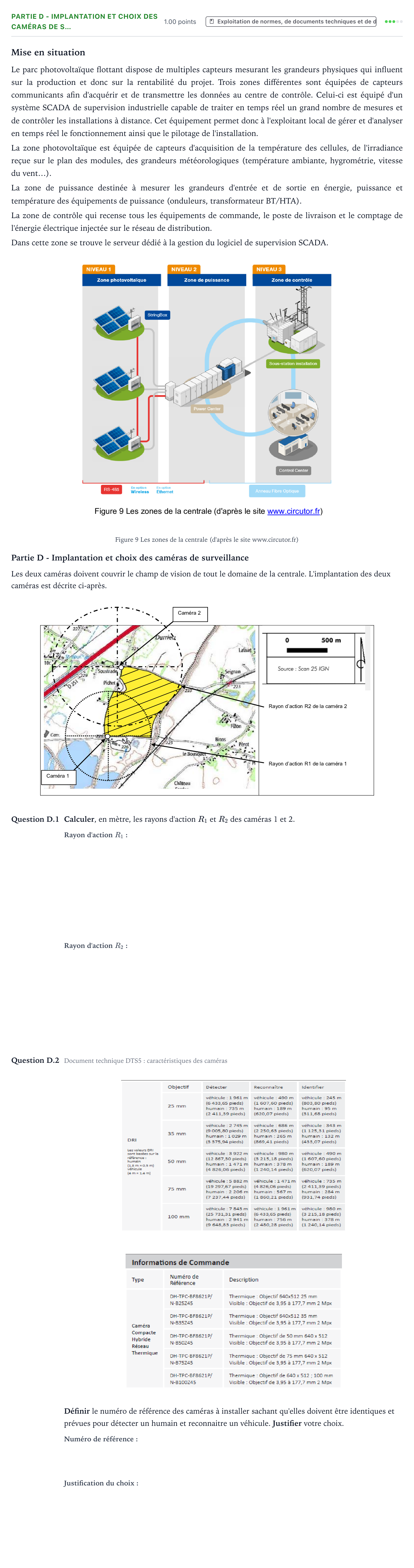

Énoncé
Mise en situation
Le parc photovoltaïque flottant dispose de multiples capteurs mesurant les grandeurs physiques qui influent sur la production et donc sur la rentabilité du projet. Trois zones différentes sont équipées de capteurs communicants afin d'acquérir et de transmettre les données au centre de contrôle. Celui-ci est équipé d'un système SCADA de supervision industrielle capable de traiter en temps réel un grand nombre de mesures et de contrôler les installations à distance. Cet équipement permet donc à l'exploitant local de gérer et d'analyser en temps réel le fonctionnement ainsi que le pilotage de l'installation.
La zone photovoltaïque est équipée de capteurs d'acquisition de la température des cellules, de l'irradiance reçue sur le plan des modules, des grandeurs météorologiques (température ambiante, hygrométrie, vitesse du vent…).
La zone de puissance destinée à mesurer les grandeurs d'entrée et de sortie en énergie, puissance et température des équipements de puissance (onduleurs, transformateur BT/HTA).
La zone de contrôle qui recense tous les équipements de commande, le poste de livraison et le comptage de l'énergie électrique injectée sur le réseau de distribution.
Dans cette zone se trouve le serveur dédié à la gestion du logiciel de supervision SCADA.
Figure 9 Les zones de la centrale (d'après le site www.circutor.fr)
Partie D - Implantation et choix des caméras de surveillance
Les deux caméras doivent couvrir le champ de vision de tout le domaine de la centrale. L'implantation des deux caméras est décrite ci-après.
Question D.1
Calculer, en mètre, les rayons d'action et des caméras 1 et 2.
Question D.2
Document technique DTS5: caractéristiques des caméras
Définir le numéro de référence des caméras à installer sachant qu'elles doivent être identiques et prévues pour détecter un humain et reconnaitre un véhicule. Justifier votre choix.

Corrigé
Corrigé établi d’après les éléments de correction officiels
Question D.1 : Calculer, en mètre, le rayon d'action R1 de la caméra 1.
Réponse : 545,5 m
Question D.1 : Calculer, en mètre, le rayon d'action R2 de la caméra 2.
Réponse : 795,5 m
Question D.2 : Définir le numéro de référence des caméras à installer.
Réponse : DH-TPC-BF8621P/N-B50Z45
Question D.2 : Justifier votre choix.
Réponse : Reconnaissance véhicule 980 m > distance mini = 795,5 m ; Détection d'un humain 1471 m > 795,5 m
