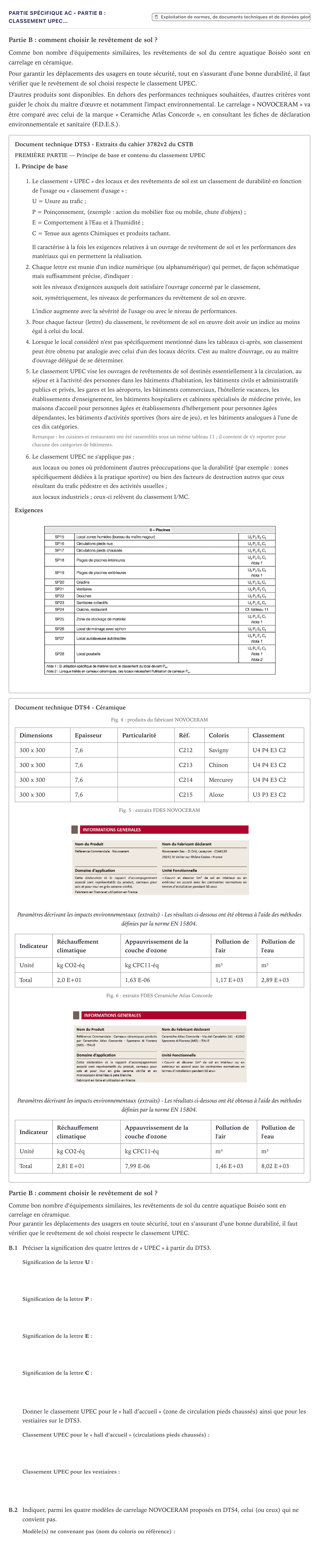

Partie Spécifique AC - Partie B : Classement UPEC… · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - AC 2022

Partie B: comment choisir le revêtement de sol ?

Comme bon nombre d'équipements similaires, les revêtements de sol du centre aquatique Boiséo sont en carrelage en céramique.

Pour garantir les déplacements des usagers en toute sécurité, tout en s'assurant d'une bonne durabilité, il faut vérifier que le revêtement de sol choisi respecte le classement UPEC.

D'autres produits sont disponibles. En dehors des performances techniques souhaitées, d'autres critères vont guider le choix du maître d'œuvre et notamment l'impact environnemental. Le carrelage « NOVOCERAM » va être comparé avec celui de la marque « Ceramiche Atlas Concorde », en consultant les fiches de déclaration environnementale et sanitaire (F.D.E.S.).

Document technique DTS3 - Extraits du cahier 3782v2 du CSTB

PREMIÈRE PARTIE — Principe de base et contenu du classement UPEC

1. Principe de base

Le classement « UPEC » des locaux et des revêtements de sol est un classement de durabilité en fonction de l'usage ou « classement d'usage »: U = Usure au trafic;

P = Poinçonnement, (exemple: action du mobilier fixe ou mobile, chute d'objets);

E = Comportement à l'Eau et à l'humidité;

C = Tenue aux agents Chimiques et produits tachant.

Il caractérise à la fois les exigences relatives à un ouvrage de revêtement de sol et les performances des matériaux qui en permettent la réalisation.

Chaque lettre est munie d'un indice numérique (ou alphanumérique) qui permet, de façon schématique mais suffisamment précise, d'indiquer: soit les niveaux d'exigences auxquels doit satisfaire l'ouvrage concerné par le classement,

soit, symétriquement, les niveaux de performances du revêtement de sol en œuvre.

L'indice augmente avec la sévérité de l'usage ou avec le niveau de performances.

Pour chaque facteur (lettre) du classement, le revêtement de sol en œuvre doit avoir un indice au moins égal à celui du local.

Lorsque le local considéré n'est pas spécifiquement mentionné dans les tableaux ci-après, son classement peut être obtenu par analogie avec celui d'un des locaux décrits. C'est au maître d'ouvrage, ou au maître d'ouvrage délégué de se déterminer.

Le classement UPEC vise les ouvrages de revêtements de sol destinés essentiellement à la circulation, au séjour et à l'activité des personnes dans les bâtiments d'habitation, les bâtiments civils et administratifs publics et privés, les gares et les aéroports, les bâtiments commerciaux, l'hôtellerie vacances, les établissements d'enseignement, les bâtiments hospitaliers et cabinets spécialisés de médecine privée, les maisons d'accueil pour personnes âgées et établissements d'hébergement pour personnes âgées dépendantes, les bâtiments d'activités sportives (hors aire de jeu), et les bâtiments analogues à l'une de ces dix catégories. Remarque: les cuisines et restaurants ont été rassemblés sous un même tableau 11; il convient de s'y reporter pour chacune des catégories de bâtiments.

Le classement UPEC ne s'applique pas: aux locaux ou zones où prédominent d'autres préoccupations que la durabilité (par exemple: zones spécifiquement dédiées à la pratique sportive) ou bien des facteurs de destruction autres que ceux résultant du trafic pédestre et des activités usuelles;

aux locaux industriels; ceux-ci relèvent du classement I/MC.

Exigences

Document technique DTS4 - Céramique

Fig. 4: produits du fabricant NOVOCERAM

Dimensions · Epaisseur · Particularité · Réf. · Coloris · Classement

300 x 300 · 7,6 · · C212 · Savigny · U4 P4 E3 C2

300 x 300 · 7,6 · · C213 · Chinon · U4 P4 E3 C2

300 x 300 · 7,6 · · C214 · Mercurey · U4 P4 E3 C2

300 x 300 · 7,6 · · C215 · Aloxe · U3 P3 E3 C2

Fig. 5: extraits FDES NOVOCERAM

Paramètres décrivant les impacts environnementaux (extraits) - Les résultats ci-dessous ont été obtenus à l'aide des méthodes définies par la norme EN 15804.

Indicateur · Réchauffement climatique · Appauvrissement de la couche d'ozone · Pollution de l'air · Pollution de l'eau

Unité · kg CO2-éq · kg CFC11-éq · m³ · m³

Total · 2,0 E+01 · 1,63 E-06 · 1,17 E+03 · 2,89 E+03

Fig. 6: extraits FDES Ceramiche Atlas Concorde

Paramètres décrivant les impacts environnementaux (extraits) - Les résultats ci-dessous ont été obtenus à l'aide des méthodes définies par la norme EN 15804.

Indicateur · Réchauffement climatique · Appauvrissement de la couche d'ozone · Pollution de l'air · Pollution de l'eau

Unité · kg CO2-éq · kg CFC11-éq · m³ · m³

Total · 2,81 E+01 · 7,99 E-06 · 1,46 E+03 · 8,02 E+03

Partie B: comment choisir le revêtement de sol ?

Comme bon nombre d’équipements similaires, les revêtements de sol du centre aquatique Boiséo sont en carrelage en céramique.

Pour garantir les déplacements des usagers en toute sécurité, tout en s’assurant d’une bonne durabilité, il faut vérifier que le revêtement de sol choisi respecte le classement UPEC.

B.1

Préciser la signification des quatre lettres de « UPEC » à partir du DTS3.

Donner le classement UPEC pour le « hall d’accueil » (zone de circulation pieds chaussés) ainsi que pour les vestiaires sur le DTS3.

B.2

Indiquer, parmi les quatre modèles de carrelage NOVOCERAM proposés en DTS4, celui (ou ceux) qui ne convient pas.
