Partie B - Questions B.1 et B.3 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - ITEC 2023

Thème : Développement durable, impacts environnementaux et nuisances d'un projet · Tiré du sujet Métropole France - Innovation Technologique et Eco-conception (ITEC) (2023)

Énoncé

Partie B: la solution utilisée pour soutenir la couverture est-elle optimale ?

Une zone protégée, appelée « zone blanche », de 30 m² est aménagée devant chaque sortie (côté intérieur du vélodrome) afin de préserver le public d'un affaissement éventuel de l'enveloppe, permettant ainsi son évacuation en cas de défaillance. Voir DTS3.

Des supports rigides permettent ainsi de maintenir la couverture, ils sont mécano-soudés et composés de 4 pièces (voir DTS4): l'arceau, le pilier, le contrevent et une platine support. Chaque support est réglable angulairement, en fonction de la position et de l'écartement demandé pour la zone blanche.

Lors des études préliminaires une autre technologie de construction a été envisagée: une structure en bois lamellé-collé (voir DTS5). Une première étude comparative des deux technologies est présentée sur le DTS6.

Question B.1

Indiquer les risques encourus par les spectateurs en cas de défaillance du système de pressurisation de la couverture.

Question B.3

Une deuxième étude comparative s'appuie sur des données environnementales: réchauffement climatique et besoin en eau. Voir DTS7 et DTS8.

L'unité de référence est le m³.

Les matériaux retenus pour les études sont:

la structure métallique: acier, nuance S235;

la structure bois: résineux type sapin « Douglas ».

Comparer les impacts des deux structures; indiquer la solution la plus optimale au regard de cette deuxième étude.

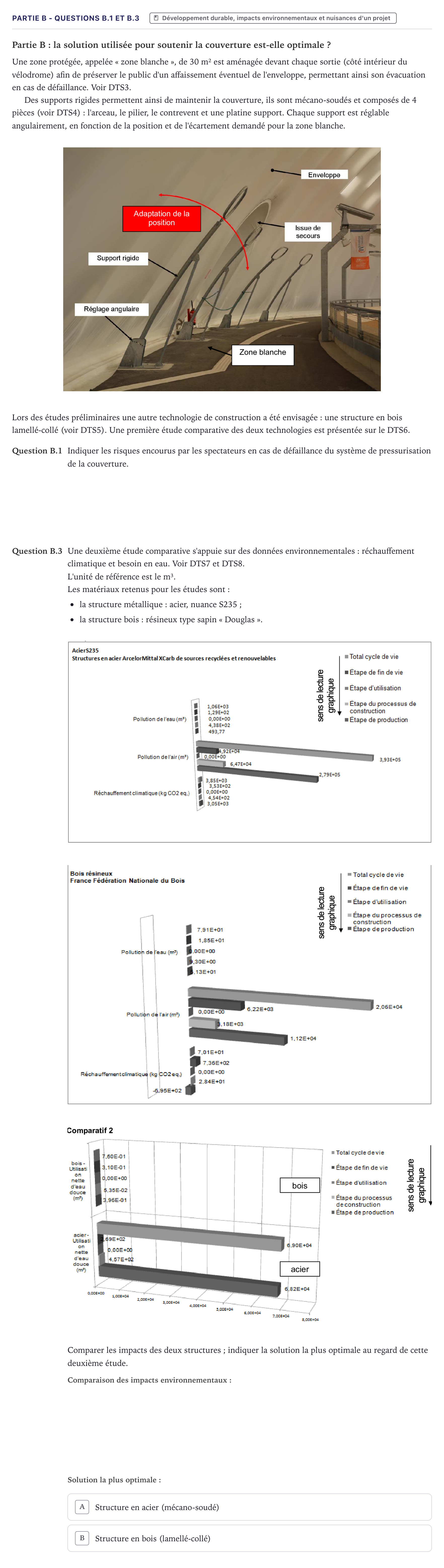

Énoncé: Partie B - Questions B.1 et B.3 · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - ITEC 2023

Corrigé

Corrigé établi d’après les éléments de correction officiels

Question B.1 : Indiquer les risques encourus par les spectateurs en cas de défaillance du système de pressurisation de la couverture.

Réponse : Impossibilité de se déplacer, risque d'écrasement, risque d'étouffement, ne pas pouvoir accéder aux issues de secours (toute réponse cohérente acceptée).

Question B.3 (comparaison) : Comparer les impacts des deux structures au regard des données environnementales (DTS7 et DTS8).

Réponse : Réchauffement climatique : l'impact total du cycle de vie de l'acier est très supérieur à celui du bois (39E+4 contre 2E+4), écart principalement dû à l'étape de production. Pollution de l'eau / utilisation d'eau douce : l'impact du bois est négligeable par rapport à celui de l'acier. L'acier est plus impactant dans toutes les étapes.

Question B.3 (solution optimale) : Indiquer la solution la plus optimale au regard de cette deuxième étude.

Réponse : Structure en bois (lamellé-collé)
