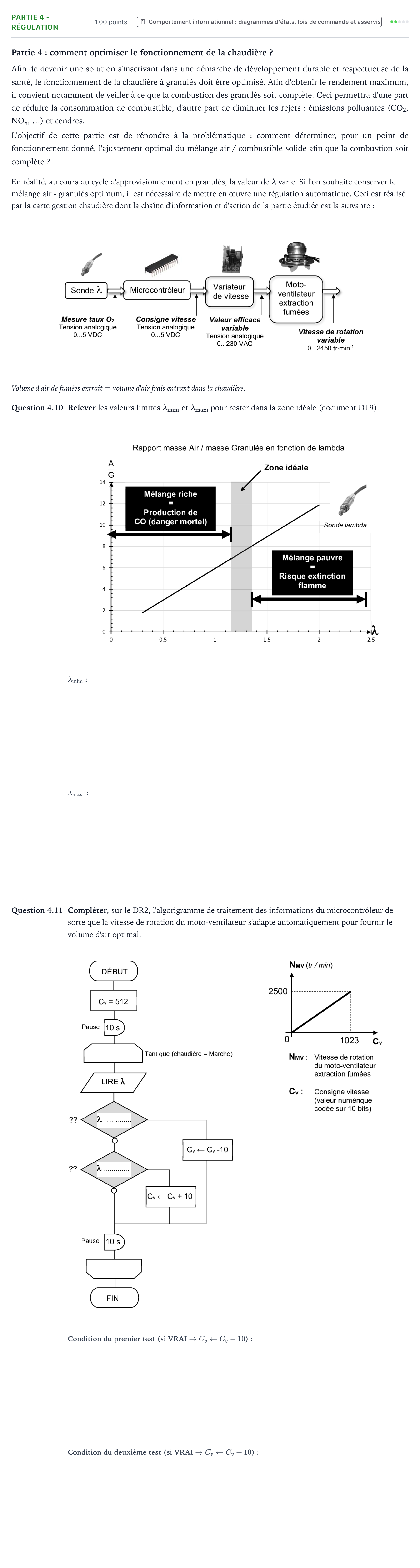

Partie 4: comment optimiser le fonctionnement de la chaudière ?

Afin de devenir une solution s'inscrivant dans une démarche de développement durable et respectueuse de la santé, le fonctionnement de la chaudière à granulés doit être optimisé. Afin d'obtenir le rendement maximum, il convient notamment de veiller à ce que la combustion des granulés soit complète. Ceci permettra d'une part de réduire la consommation de combustible, d'autre part de diminuer les rejets: émissions polluantes (CO 2, NO x, …) et cendres.

L'objectif de cette partie est de répondre à la problématique: comment déterminer, pour un point de fonctionnement donné, l'ajustement optimal du mélange air / combustible solide afin que la combustion soit complète ?

En réalité, au cours du cycle d'approvisionnement en granulés, la valeur de $\lambda$ varie. Si l'on souhaite conserver le mélange air - granulés optimum, il est nécessaire de mettre en œuvre une régulation automatique. Ceci est réalisé par la carte gestion chaudière dont la chaîne d'information et d'action de la partie étudiée est la suivante:

Volume d'air de fumées extrait = volume d'air frais entrant dans la chaudière.

Question 4.10

Relever les valeurs limites $\lambda_{\text{mini}}$ et $\lambda_{\text{maxi}}$ pour rester dans la zone idéale (document DT9).

Question 4.11

Compléter, sur le DR2, l'algorigramme de traitement des informations du microcontrôleur de sorte que la vitesse de rotation du moto-ventilateur s'adapte automatiquement pour fournir le volume d'air optimal.
