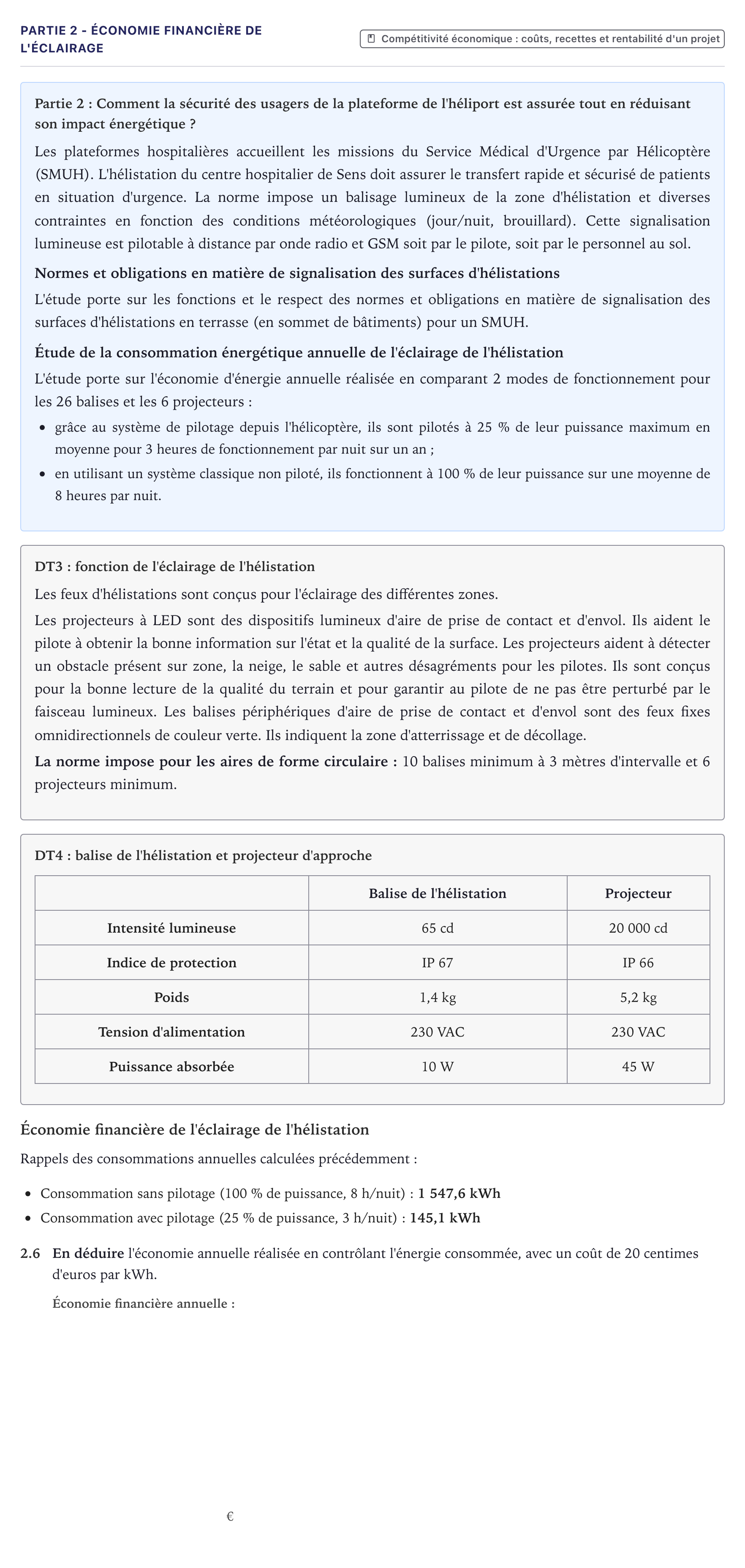

Partie 2 - Économie financière de l'éclairage · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - AC 2026

Partie 2: Comment la sécurité des usagers de la plateforme de l'héliport est assurée tout en réduisant son impact énergétique ?

Les plateformes hospitalières accueillent les missions du Service Médical d'Urgence par Hélicoptère (SMUH). L'hélistation du centre hospitalier de Sens doit assurer le transfert rapide et sécurisé de patients en situation d'urgence. La norme impose un balisage lumineux de la zone d'hélistation et diverses contraintes en fonction des conditions météorologiques (jour/nuit, brouillard). Cette signalisation lumineuse est pilotable à distance par onde radio et GSM soit par le pilote, soit par le personnel au sol.

Normes et obligations en matière de signalisation des surfaces d'hélistations

L'étude porte sur les fonctions et le respect des normes et obligations en matière de signalisation des surfaces d'hélistations en terrasse (en sommet de bâtiments) pour un SMUH.

Étude de la consommation énergétique annuelle de l'éclairage de l'hélistation

L'étude porte sur l'économie d'énergie annuelle réalisée en comparant 2 modes de fonctionnement pour les 26 balises et les 6 projecteurs:

grâce au système de pilotage depuis l'hélicoptère, ils sont pilotés à 25 % de leur puissance maximum en moyenne pour 3 heures de fonctionnement par nuit sur un an;

en utilisant un système classique non piloté, ils fonctionnent à 100 % de leur puissance sur une moyenne de 8 heures par nuit.

DT3: fonction de l'éclairage de l'hélistation

Les feux d'hélistations sont conçus pour l'éclairage des différentes zones.

Les projecteurs à LED sont des dispositifs lumineux d'aire de prise de contact et d'envol. Ils aident le pilote à obtenir la bonne information sur l'état et la qualité de la surface. Les projecteurs aident à détecter un obstacle présent sur zone, la neige, le sable et autres désagréments pour les pilotes. Ils sont conçus pour la bonne lecture de la qualité du terrain et pour garantir au pilote de ne pas être perturbé par le faisceau lumineux. Les balises périphériques d'aire de prise de contact et d'envol sont des feux fixes omnidirectionnels de couleur verte. Ils indiquent la zone d'atterrissage et de décollage.

La norme impose pour les aires de forme circulaire: 10 balises minimum à 3 mètres d'intervalle et 6 projecteurs minimum.

DT4: balise de l'hélistation et projecteur d'approche

· Balise de l'hélistation · Projecteur

Intensité lumineuse · 65 cd · 20 000 cd

Indice de protection · IP 67 · IP 66

Poids · 1,4 kg · 5,2 kg

Tension d'alimentation · 230 VAC · 230 VAC

Puissance absorbée · 10 W · 45 W

Économie financière de l'éclairage de l'hélistation

Rappels des consommations annuelles calculées précédemment:

Consommation sans pilotage (100 % de puissance, 8 h/nuit): 1 547,6 kWh

Consommation avec pilotage (25 % de puissance, 3 h/nuit): 145,1 kWh

2.6

En déduire l'économie annuelle réalisée en contrôlant l'énergie consommée, avec un coût de 20 centimes d'euros par kWh.

€
