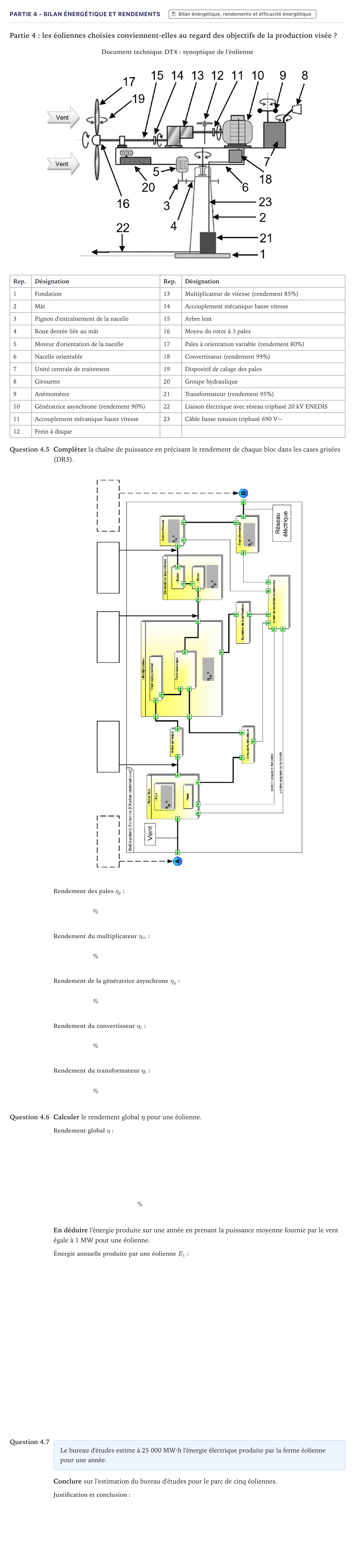

Partie 4 - Bilan énergétique et rendements · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - EE 2025

Partie 4: les éoliennes choisies conviennent-elles au regard des objectifs de la production visée ?

Document technique DT4: synoptique de l'éolienne

Rep.

Désignation

Rep.

Désignation

1 · Fondation

13 · Multiplicateur de vitesse (rendement 85%)

2 · Mât

14 · Accouplement mécanique basse vitesse

3 · Pignon d'entraînement de la nacelle

15 · Arbre lent

4 · Roue dentée liée au mât

16 · Moyeu du rotor à 3 pales

5 · Moteur d'orientation de la nacelle

17 · Pales à orientation variable (rendement 80%)

6 · Nacelle orientable

18 · Convertisseur (rendement 99%)

7 · Unité centrale de traitement

19 · Dispositif de calage des pales

8 · Girouette

20 · Groupe hydraulique

9 · Anémomètre

21 · Transformateur (rendement 95%)

10 · Génératrice asynchrone (rendement 90%)

22 · Liaison électrique avec réseau triphasé 20 kV ENEDIS

11 · Accouplement mécanique haute vitesse

23 · Câble basse tension triphasé 690 V~

12 · Frein à disque

Question 4.5

Compléter la chaîne de puissance en précisant le rendement de chaque bloc dans les cases grisées (DR5).

%

%

%

%

%

Question 4.6

Calculer le rendement global $\eta$ pour une éolienne.

%

En déduire l'énergie produite sur une année en prenant la puissance moyenne fournie par le vent égale à 1 MW pour une éolienne.

Question 4.7

Le bureau d'études estime à 25 000 MW·h l'énergie électrique produite par la ferme éolienne pour une année.

Conclure sur l'estimation du bureau d'études pour le parc de cinq éoliennes.
