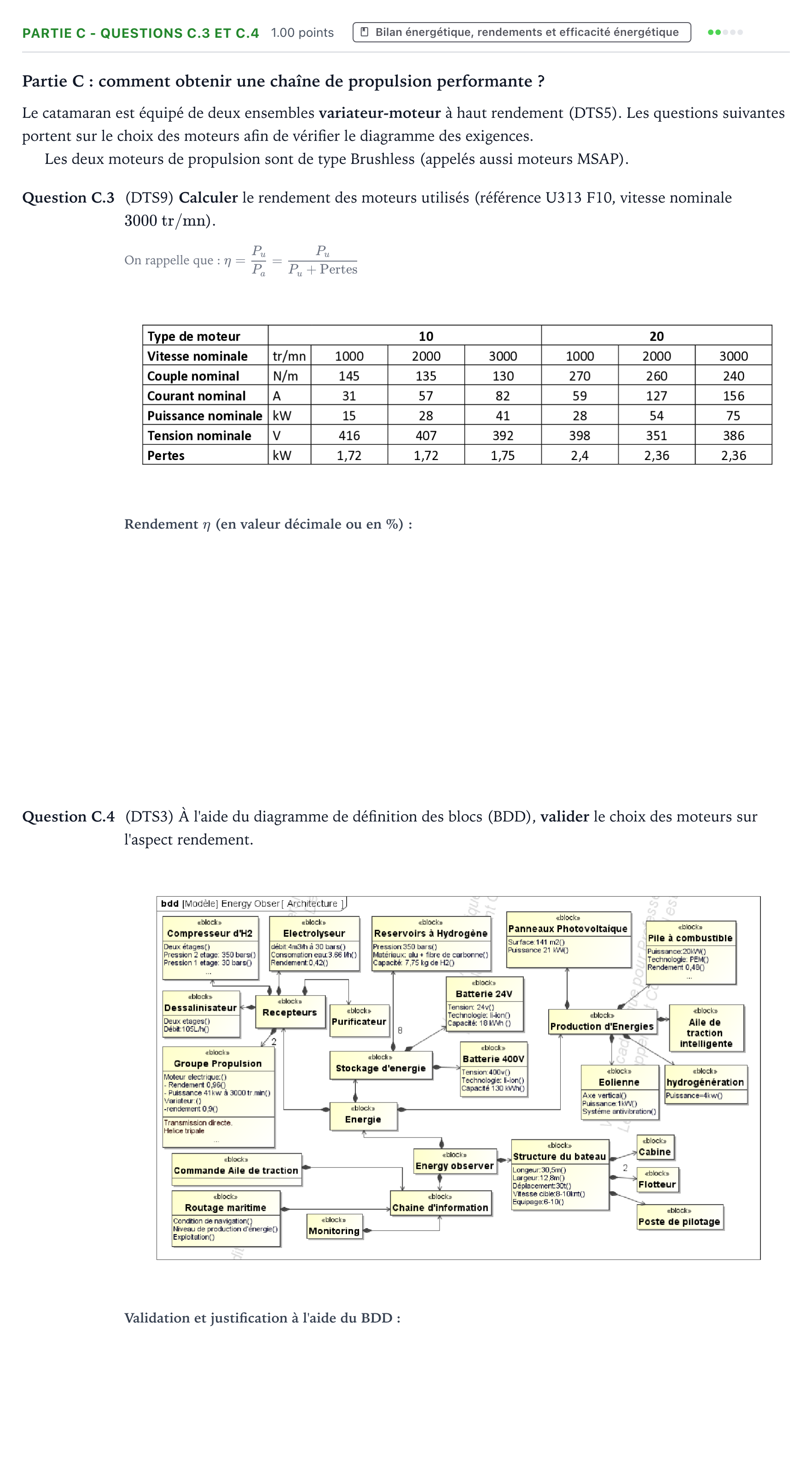

Partie C: comment obtenir une chaîne de propulsion performante ?

Le catamaran est équipé de deux ensembles variateur-moteur à haut rendement (DTS5). Les questions suivantes portent sur le choix des moteurs afin de vérifier le diagramme des exigences.

Les deux moteurs de propulsion sont de type Brushless (appelés aussi moteurs MSAP).

Question C.3

(DTS9) Calculer le rendement des moteurs utilisés (référence U313 F10, vitesse nominale $3000\text{ tr/mn}$).

On rappelle que: $\eta = \frac{P_u}{P_a} = \frac{P_u}{P_u + \text{Pertes}}$

Question C.4

(DTS3) À l'aide du diagramme de définition des blocs (BDD), valider le choix des moteurs sur l'aspect rendement.
