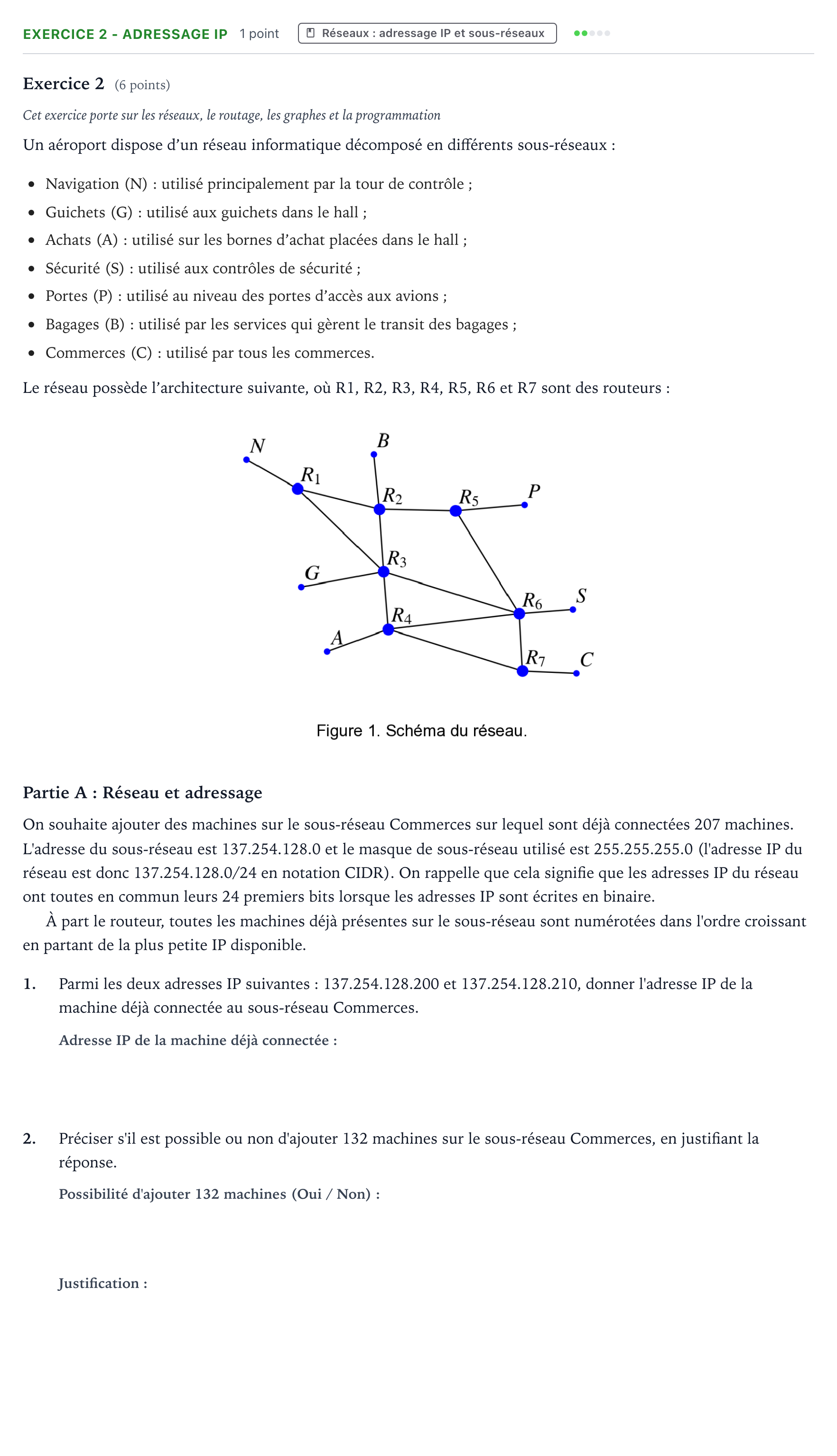

Exercice 2 - Adressage IP · Bac Numérique et Sciences Informatiques Asie jour 1 - Remplacement 2025

Exercice 2 (6 points)

Cet exercice porte sur les réseaux, le routage, les graphes et la programmation

Un aéroport dispose d’un réseau informatique décomposé en différents sous-réseaux:

Navigation (N): utilisé principalement par la tour de contrôle;

Guichets (G): utilisé aux guichets dans le hall;

Achats (A): utilisé sur les bornes d’achat placées dans le hall;

Sécurité (S): utilisé aux contrôles de sécurité;

Portes (P): utilisé au niveau des portes d’accès aux avions;

Bagages (B): utilisé par les services qui gèrent le transit des bagages;

Commerces (C): utilisé par tous les commerces.

Le réseau possède l’architecture suivante, où R1, R2, R3, R4, R5, R6 et R7 sont des routeurs:

Partie A: Réseau et adressage

On souhaite ajouter des machines sur le sous-réseau Commerces sur lequel sont déjà connectées 207 machines. L'adresse du sous-réseau est 137.254.128.0 et le masque de sous-réseau utilisé est 255.255.255.0 (l'adresse IP du réseau est donc 137.254.128.0/24 en notation CIDR). On rappelle que cela signifie que les adresses IP du réseau ont toutes en commun leurs 24 premiers bits lorsque les adresses IP sont écrites en binaire.

À part le routeur, toutes les machines déjà présentes sur le sous-réseau sont numérotées dans l'ordre croissant en partant de la plus petite IP disponible.

1.

Parmi les deux adresses IP suivantes: 137.254.128.200 et 137.254.128.210, donner l'adresse IP de la machine déjà connectée au sous-réseau Commerces.

2.

Préciser s'il est possible ou non d'ajouter 132 machines sur le sous-réseau Commerces, en justifiant la réponse.
