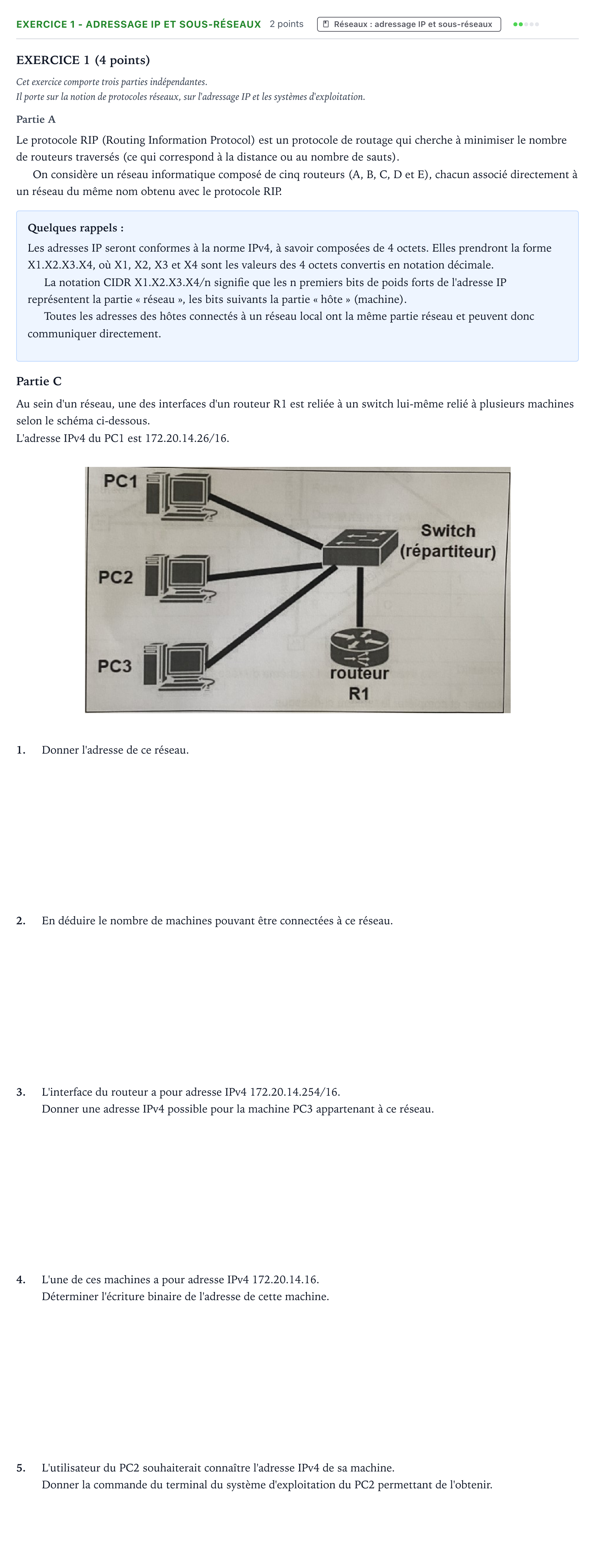

Exercice 1 - Adressage IP et sous-réseaux · Bac Numérique et Sciences Informatiques Asie 2023 (jour 2)

EXERCICE 1 (4 points)

Cet exercice comporte trois parties indépendantes.

Il porte sur la notion de protocoles réseaux, sur l'adressage IP et les systèmes d'exploitation.

Partie A

Le protocole RIP (Routing Information Protocol) est un protocole de routage qui cherche à minimiser le nombre de routeurs traversés (ce qui correspond à la distance ou au nombre de sauts).

On considère un réseau informatique composé de cinq routeurs (A, B, C, D et E), chacun associé directement à un réseau du même nom obtenu avec le protocole RIP.

Quelques rappels:

Les adresses IP seront conformes à la norme IPv4, à savoir composées de 4 octets. Elles prendront la forme X1.X2.X3.X4, où X1, X2, X3 et X4 sont les valeurs des 4 octets convertis en notation décimale.

La notation CIDR X1.X2.X3.X4/n signifie que les n premiers bits de poids forts de l'adresse IP représentent la partie « réseau », les bits suivants la partie « hôte » (machine).

Toutes les adresses des hôtes connectés à un réseau local ont la même partie réseau et peuvent donc communiquer directement.

Partie C

Au sein d'un réseau, une des interfaces d'un routeur R1 est reliée à un switch lui-même relié à plusieurs machines selon le schéma ci-dessous.

L'adresse IPv4 du PC1 est 172.20.14.26/16.

1.

Donner l'adresse de ce réseau.

2.

En déduire le nombre de machines pouvant être connectées à ce réseau.

3.

L'interface du routeur a pour adresse IPv4 172.20.14.254/16.

Donner une adresse IPv4 possible pour la machine PC3 appartenant à ce réseau.

4.

L'une de ces machines a pour adresse IPv4 172.20.14.16.

Déterminer l'écriture binaire de l'adresse de cette machine.

5.

L'utilisateur du PC2 souhaiterait connaître l'adresse IPv4 de sa machine.

Donner la commande du terminal du système d'exploitation du PC2 permettant de l'obtenir.
