Aufgabe 1 · Abitur NRW Physik LK · Metalldetektoren 2026
Thema: Magnetfeld und elektromagnetische Induktion · Aus der Prüfung LK · Metalldetektoren (2026)

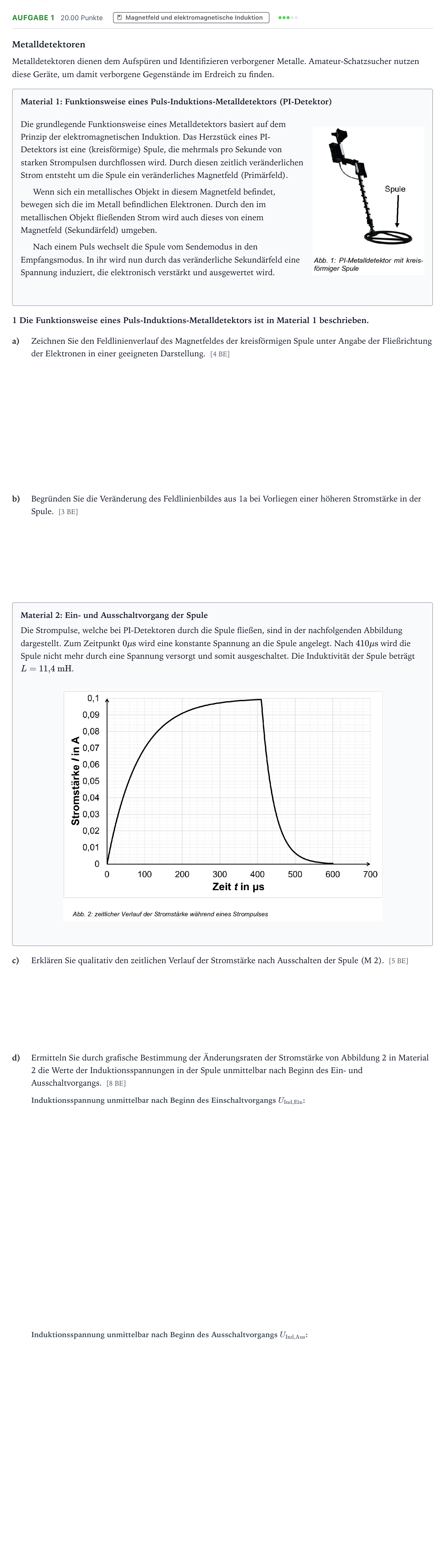

Aufgabenstellung
Metalldetektoren
Metalldetektoren dienen dem Aufspüren und Identifizieren verborgener Metalle. Amateur-Schatzsucher nutzen diese Geräte, um damit verborgene Gegenstände im Erdreich zu finden.
Material 1: Funktionsweise eines Puls-Induktions-Metalldetektors (PI-Detektor)
Die grundlegende Funktionsweise eines Metalldetektors basiert auf dem Prinzip der elektromagnetischen Induktion. Das Herzstück eines PI-Detektors ist eine (kreisförmige) Spule, die mehrmals pro Sekunde von starken Strompulsen durchflossen wird. Durch diesen zeitlich veränderlichen Strom entsteht um die Spule ein veränderliches Magnetfeld (Primärfeld).
Wenn sich ein metallisches Objekt in diesem Magnetfeld befindet, bewegen sich die im Metall befindlichen Elektronen. Durch den im metallischen Objekt fließenden Strom wird auch dieses von einem Magnetfeld (Sekundärfeld) umgeben.
Nach einem Puls wechselt die Spule vom Sendemodus in den Empfangsmodus. In ihr wird nun durch das veränderliche Sekundärfeld eine Spannung induziert, die elektronisch verstärkt und ausgewertet wird.
1 Die Funktionsweise eines Puls-Induktions-Metalldetektors ist in Material 1 beschrieben.
a)
Zeichnen Sie den Feldlinienverlauf des Magnetfeldes der kreisförmigen Spule unter Angabe der Fließrichtung der Elektronen in einer geeigneten Darstellung. [4 BE]
b)
Begründen Sie die Veränderung des Feldlinienbildes aus 1a bei Vorliegen einer höheren Stromstärke in der Spule. [3 BE]
Material 2: Ein- und Ausschaltvorgang der Spule
Die Strompulse, welche bei PI-Detektoren durch die Spule fließen, sind in der nachfolgenden Abbildung dargestellt. Zum Zeitpunkt wird eine konstante Spannung an die Spule angelegt. Nach wird die Spule nicht mehr durch eine Spannung versorgt und somit ausgeschaltet. Die Induktivität der Spule beträgt .
c)
Erklären Sie qualitativ den zeitlichen Verlauf der Stromstärke nach Ausschalten der Spule (M 2). [5 BE]
d)
Ermitteln Sie durch grafische Bestimmung der Änderungsraten der Stromstärke von Abbildung 2 in Material 2 die Werte der Induktionsspannungen in der Spule unmittelbar nach Beginn des Ein- und Ausschaltvorgangs. [8 BE]

Lösung
Nach den offiziellen Korrekturhinweisen
1a Zeichnen Sie den Feldlinienverlauf des Magnetfeldes der kreisförmigen Spule unter Angabe der Fließrichtung der Elektronen in einer geeigneten Darstellung.
Lösung: Die Elektronen fließen im rechten Teil der Spule auf den Betrachter zu, im linken Teil der Spule vom Betrachter weg (oder umgekehrt mit entsprechend umgekehrter Feldlinienrichtung). Das gezeichnete Feldlinienbild sollte Achsensymmetrie zur Spulenachse aufweisen und die Feldlinien die Spulenebene in vertikaler Richtung durchstoßen. Außerdem muss das Feld im Inneren des Spulenrings über die größte Liniendichte verfügen, einige geschlossene Feldlinien aufweisen und an den Feldlinien die Feldrichtung eingezeichnet sein.
1b Begründen Sie die Veränderung des Feldlinienbildes aus 1a bei Vorliegen einer höheren Stromstärke in der Spule.
Lösung: Durch einen höheren Spulenstrom wird die Flussdichte der Spule erhöht. Die Höhe der Flussdichte wird im Feldlinienbild durch die Feldliniendichte ausgedrückt. Diese erhöht sich.
1c Erklären Sie qualitativ den zeitlichen Verlauf der Stromstärke nach Ausschalten der Spule (M 2).
Lösung: Beim Ausschalten einer Spule kommt es zu einer Selbstinduktion: Durch die Änderung des Stroms und damit des magnetischen Flusses wird eine elektrische Spannung in der Spule induziert. Die induzierte Spannung ist der Stromänderung entgegengerichtet, sodass diese verzögert erfolgt.
1d Ermitteln Sie durch grafische Bestimmung der Änderungsraten der Stromstärke von Abbildung 2 in Material 2 die Werte der Induktionsspannungen in der Spule unmittelbar nach Beginn des Einschaltvorgangs.
Lösung:
1d Ermitteln Sie durch grafische Bestimmung der Änderungsraten der Stromstärke von Abbildung 2 in Material 2 die Werte der Induktionsspannungen in der Spule unmittelbar nach Beginn des Ausschaltvorgangs.
Lösung:
Die ausführliche Erklärung Schritt für Schritt (mit KI) gibt es mit Premium. Premium
Löse sie direkt hier: automatische Korrektur, Hinweise und Lösung Schritt für Schritt.
