Aufgabe 3 · Abitur NRW Physik LK · Füllstandsmessung 2025

Thema: Elektrisches Feld und Kondensator · Aus der Prüfung LK · Füllstandsmessung (2025)

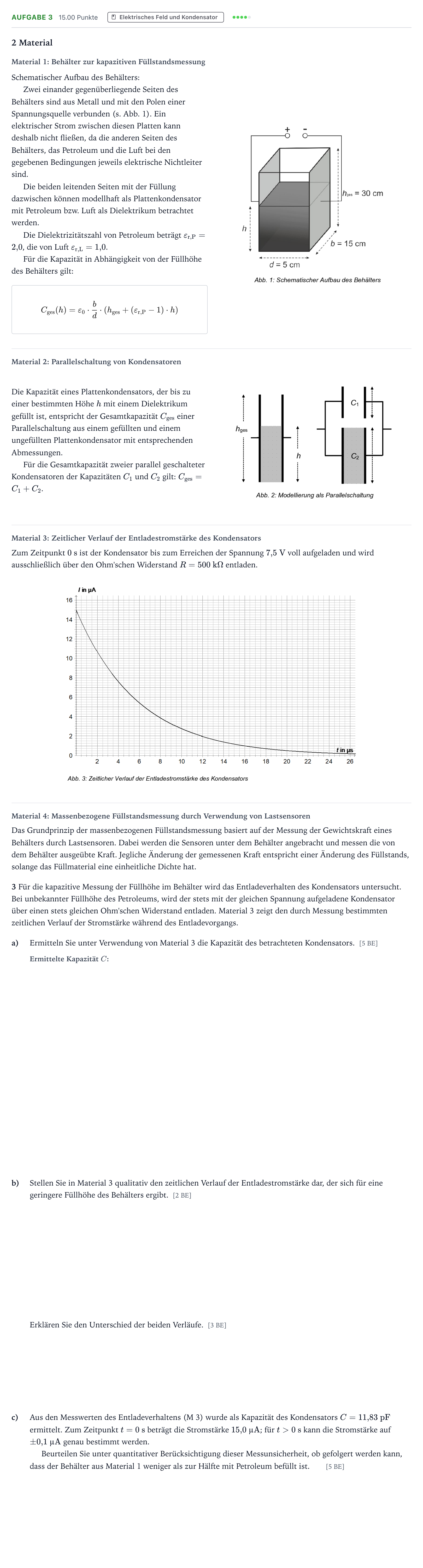

Aufgabenstellung

2 Material

Material 1: Behälter zur kapazitiven Füllstandsmessung

Schematischer Aufbau des Behälters:

Zwei einander gegenüberliegende Seiten des Behälters sind aus Metall und mit den Polen einer Spannungsquelle verbunden (s. Abb. 1). Ein elektrischer Strom zwischen diesen Platten kann deshalb nicht fließen, da die anderen Seiten des Behälters, das Petroleum und die Luft bei den gegebenen Bedingungen jeweils elektrische Nichtleiter sind.

Die beiden leitenden Seiten mit der Füllung dazwischen können modellhaft als Plattenkondensator mit Petroleum bzw. Luft als Dielektrikum betrachtet werden.

Die Dielektrizitätszahl von Petroleum beträgt εr,P=2,0\varepsilon_{\text{r,P}} = 2{,}0, die von Luft εr,L=1,0\varepsilon_{\text{r,L}} = 1{,}0.

Für die Kapazität in Abhängigkeit von der Füllhöhe des Behälters gilt:

Cges(h)=ε0⋅bd⋅(hges+(εr,P−1)⋅h)C_{\text{ges}}(h) = \varepsilon_0 \cdot \frac{b}{d} \cdot (h_{\text{ges}} + (\varepsilon_{\text{r,P}} - 1) \cdot h)

Material 2: Parallelschaltung von Kondensatoren

Die Kapazität eines Plattenkondensators, der bis zu einer bestimmten Höhe hh mit einem Dielektrikum gefüllt ist, entspricht der Gesamtkapazität CgesC_{\text{ges}} einer Parallelschaltung aus einem gefüllten und einem ungefüllten Plattenkondensator mit entsprechenden Abmessungen.

Für die Gesamtkapazität zweier parallel geschalteter Kondensatoren der Kapazitäten C1C_1 und C2C_2 gilt: Cges=C1+C2C_{\text{ges}} = C_1 + C_2.

Material 3: Zeitlicher Verlauf der Entladestromstärke des Kondensators

Zum Zeitpunkt 0 s0\text{ s} ist der Kondensator bis zum Erreichen der Spannung 7,5 V7{,}5\text{ V} voll aufgeladen und wird ausschließlich über den Ohm'schen Widerstand R=500 kΩR = 500\text{ k}\Omega entladen.

Material 4: Massenbezogene Füllstandsmessung durch Verwendung von Lastsensoren

Das Grundprinzip der massenbezogenen Füllstandsmessung basiert auf der Messung der Gewichtskraft eines Behälters durch Lastsensoren. Dabei werden die Sensoren unter dem Behälter angebracht und messen die von dem Behälter ausgeübte Kraft. Jegliche Änderung der gemessenen Kraft entspricht einer Änderung des Füllstands, solange das Füllmaterial eine einheitliche Dichte hat.

3 Für die kapazitive Messung der Füllhöhe im Behälter wird das Entladeverhalten des Kondensators untersucht. Bei unbekannter Füllhöhe des Petroleums, wird der stets mit der gleichen Spannung aufgeladene Kondensator über einen stets gleichen Ohm'schen Widerstand entladen. Material 3 zeigt den durch Messung bestimmten zeitlichen Verlauf der Stromstärke während des Entladevorgangs.

a)

Ermitteln Sie unter Verwendung von Material 3 die Kapazität des betrachteten Kondensators. [5 BE]

b)

Stellen Sie in Material 3 qualitativ den zeitlichen Verlauf der Entladestromstärke dar, der sich für eine geringere Füllhöhe des Behälters ergibt. [2 BE]

Erklären Sie den Unterschied der beiden Verläufe. [3 BE]

c)

Aus den Messwerten des Entladeverhaltens (M 3) wurde als Kapazität des Kondensators C=11,83 pFC = 11{,}83\text{ pF} ermittelt. Zum Zeitpunkt t=0 st = 0\text{ s} beträgt die Stromstärke 15,0 µA15{,}0\text{ µA}; für t>0 st > 0\text{ s} kann die Stromstärke auf ±0,1 µA\pm 0{,}1\text{ µA} genau bestimmt werden.

Beurteilen Sie unter quantitativer Berücksichtigung dieser Messunsicherheit, ob gefolgert werden kann, dass der Behälter aus Material 1 weniger als zur Hälfte mit Petroleum befüllt ist. [5 BE]

Aufgabenstellung: Aufgabe 3 · Abitur NRW Physik LK · Füllstandsmessung 2025

Lösung

Nach den offiziellen Korrekturhinweisen

3a) Ermitteln Sie unter Verwendung von Material 3 die Kapazität des betrachteten Kondensators.

Lösung: 11,8 pF11{,}8\text{ pF} / 1,18⋅10−11 F1{,}18\cdot 10^{-11}\text{ F}

3b) Stellen Sie in Material 3 qualitativ den zeitlichen Verlauf der Entladestromstärke dar, der sich für eine geringere Füllhöhe des Behälters ergibt.

Lösung: Der Verlauf startet bei demselben Anfangsstrom I0=15 µAI_0 = 15\text{ µA} (U0U_0 und RR sind unverändert) und fällt schneller gegen 0 ab (gestrichelte Kurve unterhalb der Ausgangskurve).

3b) Erklären Sie den Unterschied der beiden Verläufe.

Lösung: Mit abnehmender Füllhöhe sinkt die Kapazität des Kondensators. Da bei gleicher Ladespannung weniger Ladung gespeichert wird und die Entladung über den gleichen Widerstand erfolgt, sinkt die Stromstärke schneller ab.

3c) Beurteilen Sie unter quantitativer Berücksichtigung dieser Messunsicherheit, ob gefolgert werden kann, dass der Behälter aus Material 1 weniger als zur Hälfte mit Petroleum befüllt ist.

Lösung: Nein, es kann nicht sicher gefolgert werden, da die tatsächliche Kapazität aufgrund der Messunsicherheit im Intervall 11,77 pF≤C≤12,23 pF11{,}77\text{ pF} \le C \le 12{,}23\text{ pF} liegt und somit auch größer als C(15 cm)=11,95 pFC(15\text{ cm}) = 11{,}95\text{ pF} sein könnte.
