Aufgabe Vorschlag A - 4 · Abitur Hessen Maschinenbautechnik LK 2021
Thema: Wälzlager: Lebensdauer und Lagerungskonzepte · Aus der Prüfung LK (2021)

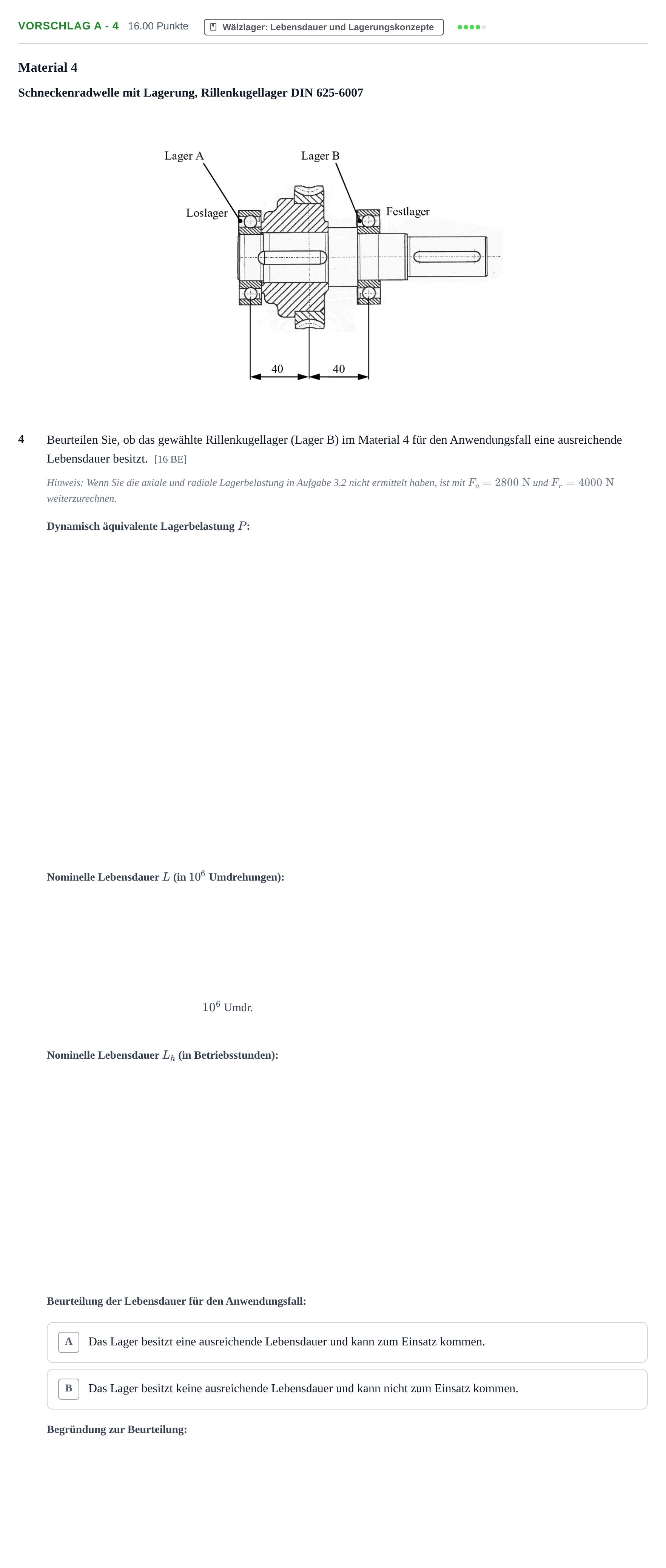

Aufgabenstellung
Material 4
Schneckenradwelle mit Lagerung, Rillenkugellager DIN 625-6007
4
Beurteilen Sie, ob das gewählte Rillenkugellager (Lager B) im Material 4 für den Anwendungsfall eine ausreichende Lebensdauer besitzt.
[16 BE]
Hinweis: Wenn Sie die axiale und radiale Lagerbelastung in Aufgabe 3.2 nicht ermittelt haben, ist mit und weiterzurechnen.
Umdr.
Lösung
Nach den offiziellen Korrekturhinweisen
Dynamisch äquivalente Lagerbelastung P
Lösung: /
Nominelle Lebensdauer L (in 10^6 Umdrehungen)
Lösung: 27
Nominelle Lebensdauer Lh (in Betriebsstunden)
Lösung: 3889 h
Beurteilung der Lebensdauer für den Anwendungsfall
Lösung: B) Das Lager besitzt keine ausreichende Lebensdauer und kann nicht zum Einsatz kommen.
Begründung zur Beurteilung
Lösung: Der Wert von Lh ≈ 3889 h liegt nicht im empfohlenen Bereich von 4000 h bis 14000 h.
