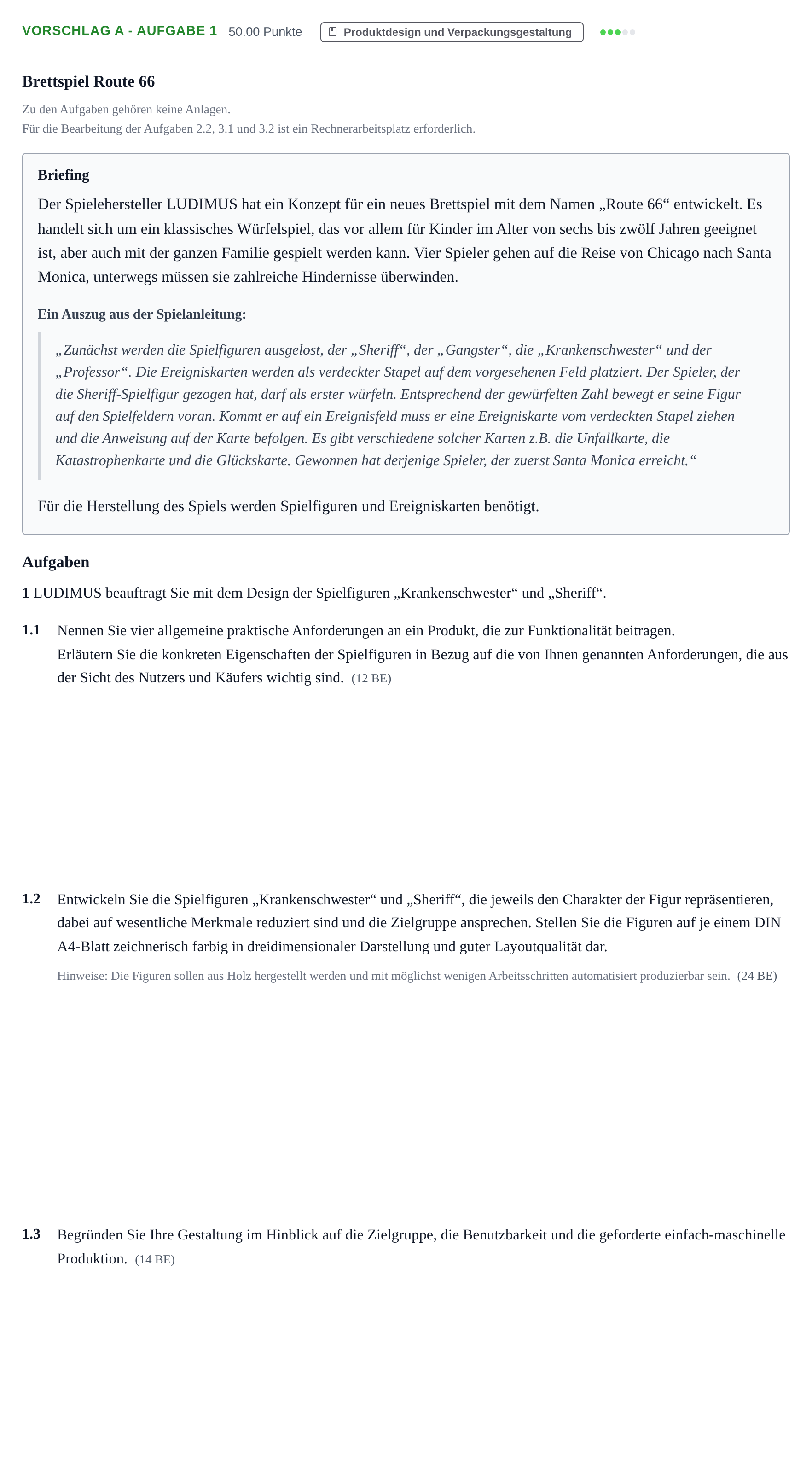

Aufgabe Vorschlag A - Aufgabe 1 · Abitur Hessen Gestaltungs- und Medientechnik LK 2022
Thema: Produktdesign und Verpackungsgestaltung · Aus der Prüfung LK (2022)
Aufgabenstellung
Brettspiel Route 66
Zu den Aufgaben gehören keine Anlagen.
Für die Bearbeitung der Aufgaben 2.2, 3.1 und 3.2 ist ein Rechnerarbeitsplatz erforderlich.
Briefing
Der Spielehersteller LUDIMUS hat ein Konzept für ein neues Brettspiel mit dem Namen „Route 66“ entwickelt. Es handelt sich um ein klassisches Würfelspiel, das vor allem für Kinder im Alter von sechs bis zwölf Jahren geeignet ist, aber auch mit der ganzen Familie gespielt werden kann. Vier Spieler gehen auf die Reise von Chicago nach Santa Monica, unterwegs müssen sie zahlreiche Hindernisse überwinden.
Ein Auszug aus der Spielanleitung:
„Zunächst werden die Spielfiguren ausgelost, der „Sheriff“, der „Gangster“, die „Krankenschwester“ und der „Professor“. Die Ereigniskarten werden als verdeckter Stapel auf dem vorgesehenen Feld platziert. Der Spieler, der die Sheriff-Spielfigur gezogen hat, darf als erster würfeln. Entsprechend der gewürfelten Zahl bewegt er seine Figur auf den Spielfeldern voran. Kommt er auf ein Ereignisfeld muss er eine Ereigniskarte vom verdeckten Stapel ziehen und die Anweisung auf der Karte befolgen. Es gibt verschiedene solcher Karten z.B. die Unfallkarte, die Katastrophenkarte und die Glückskarte. Gewonnen hat derjenige Spieler, der zuerst Santa Monica erreicht.“
Für die Herstellung des Spiels werden Spielfiguren und Ereigniskarten benötigt.
Aufgaben
1 LUDIMUS beauftragt Sie mit dem Design der Spielfiguren „Krankenschwester“ und „Sheriff“.
1.1
Nennen Sie vier allgemeine praktische Anforderungen an ein Produkt, die zur Funktionalität beitragen.
Erläutern Sie die konkreten Eigenschaften der Spielfiguren in Bezug auf die von Ihnen genannten Anforderungen, die aus der Sicht des Nutzers und Käufers wichtig sind.
(12 BE)
1.2
Entwickeln Sie die Spielfiguren „Krankenschwester“ und „Sheriff“, die jeweils den Charakter der Figur repräsentieren, dabei auf wesentliche Merkmale reduziert sind und die Zielgruppe ansprechen. Stellen Sie die Figuren auf je einem DIN A4-Blatt zeichnerisch farbig in dreidimensionaler Darstellung und guter Layoutqualität dar.
Hinweise: Die Figuren sollen aus Holz hergestellt werden und mit möglichst wenigen Arbeitsschritten automatisiert produzierbar sein.
(24 BE)
1.3
Begründen Sie Ihre Gestaltung im Hinblick auf die Zielgruppe, die Benutzbarkeit und die geforderte einfach-maschinelle Produktion.
(14 BE)
Lösung
Nach den offiziellen Korrekturhinweisen
1.1 Nennen Sie vier allgemeine praktische Anforderungen an ein Produkt, die zur Funktionalität beitragen. Erläutern Sie die konkreten Eigenschaften der Spielfiguren in Bezug auf die von Ihnen genannten Anforderungen, die aus der Sicht des Nutzers und Käufers wichtig sind.
Lösung: Nennung von vier praktischen Anforderungen (z. B. Handhabbarkeit, Haltbarkeit, Sicherheit, Ergonomie, ökologischer Wert) und deren Erläuterung bezogen auf die Spielfiguren.
1.2 Entwickeln Sie die Spielfiguren „Krankenschwester“ und „Sheriff“, die jeweils den Charakter der Figur repräsentieren, dabei auf wesentliche Merkmale reduziert sind und die Zielgruppe ansprechen. Stellen Sie die Figuren auf je einem DIN A4-Blatt zeichnerisch farbig in dreidimensionaler Darstellung und guter Layoutqualität dar.
Lösung: Dreidimensionale, farbige Darstellung der Spielfiguren „Krankenschwester“ und „Sheriff“ aus Holz mit reduziertem Ikonizitätsgrad, wesentlichen Merkmalen/Attributen (z. B. Haube/Kreuz, Hut/Stern) und automatisierbarer Fertigungsform.
1.3 Begründen Sie Ihre Gestaltung im Hinblick auf die Zielgruppe, die Benutzbarkeit und die geforderte einfach-maschinelle Produktion.
Lösung: Begründung der Figuren bezüglich emotionaler Bindung/Proportionen, geometrischer Grundformen, Benutzerfreundlichkeit (Greifbarkeit, Standfestigkeit) und maschineller Fertigung aus Holz.
