Ejercicio 1 - Materials i assaigs · Tecnologia Industrial Selectividad Cataluña Juny Serie 2 2022

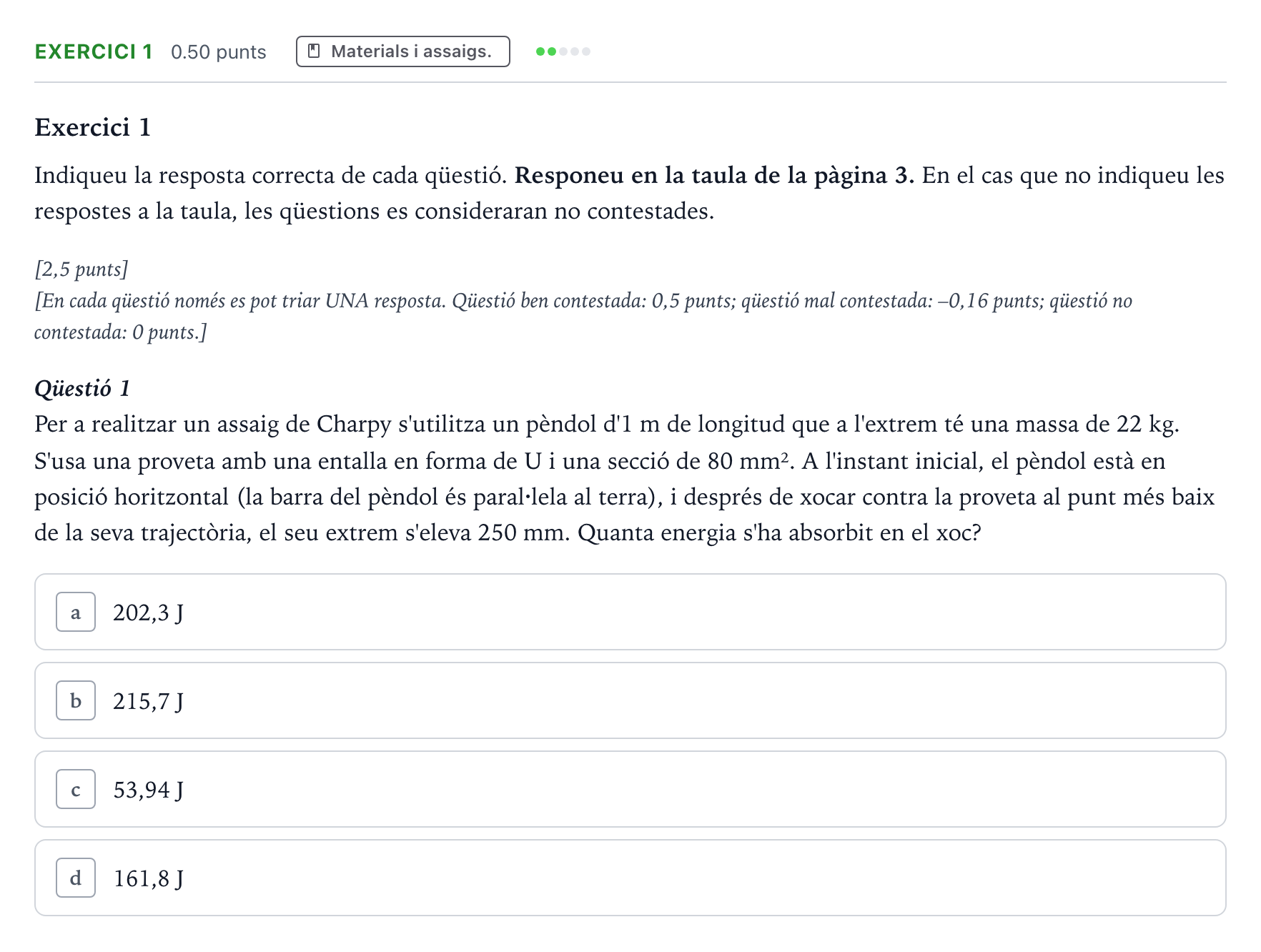

Exercici 1

Indiqueu la resposta correcta de cada qüestió. Responeu en la taula de la pàgina 3. En el cas que no indiqueu les respostes a la taula, les qüestions es consideraran no contestades.

[2,5 punts]

[En cada qüestió només es pot triar UNA resposta. Qüestió ben contestada: 0,5 punts; qüestió mal contestada: –0,16 punts; qüestió no contestada: 0 punts.]

Qüestió 1

Per a realitzar un assaig de Charpy s'utilitza un pèndol d'1 m de longitud que a l'extrem té una massa de 22 kg. S'usa una proveta amb una entalla en forma de U i una secció de 80 mm². A l'instant inicial, el pèndol està en posició horitzontal (la barra del pèndol és paral·lela al terra), i després de xocar contra la proveta al punt més baix de la seva trajectòria, el seu extrem s'eleva 250 mm. Quanta energia s'ha absorbit en el xoc?
