Exercici 3 · Electrotecnia Selectividad Cataluña Setembre Serie 2 2023
Tema: Transformadors · Del examen Setembre Serie 2 (2023)
Enunciado

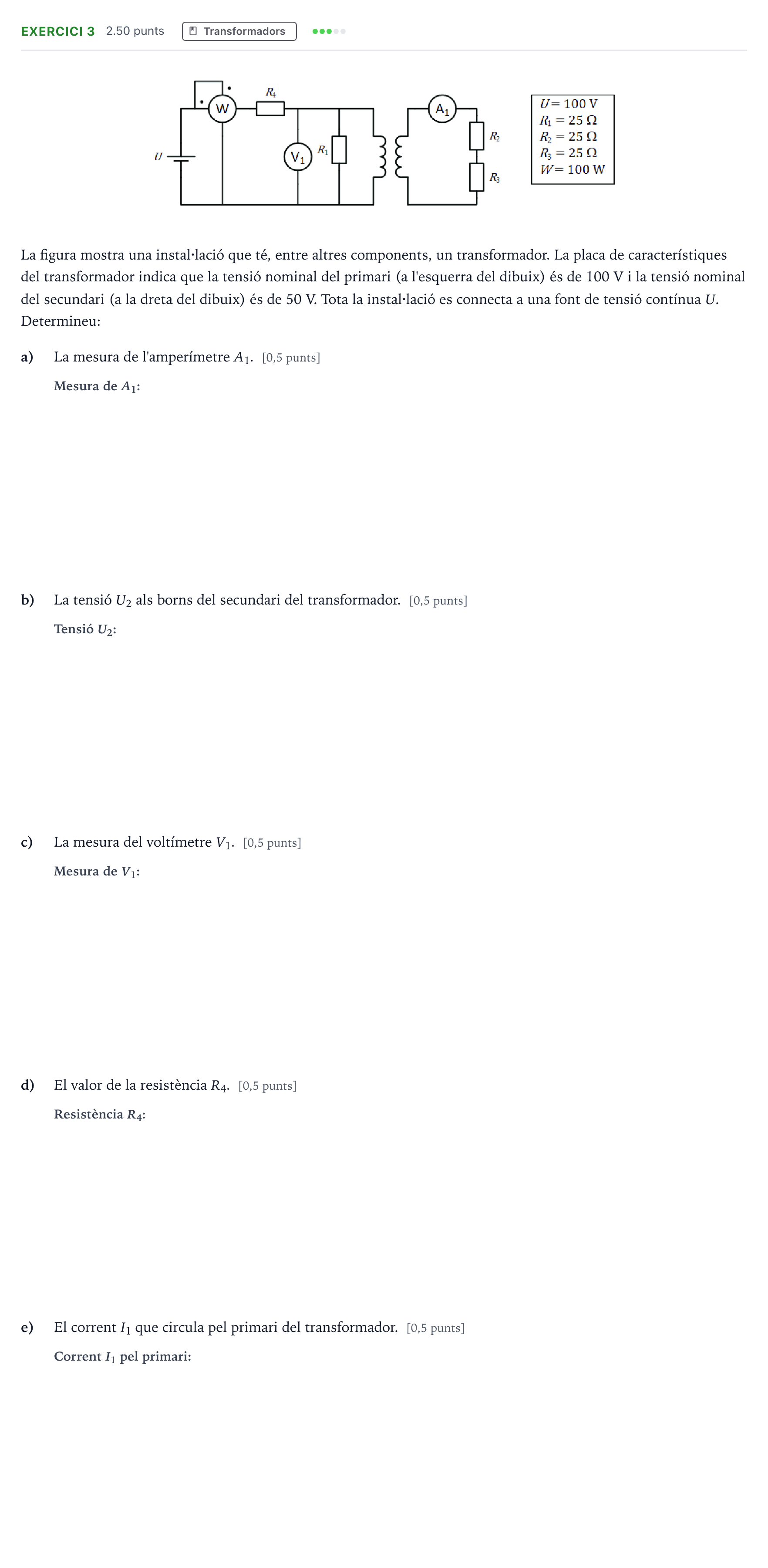

La figura mostra una instal·lació que té, entre altres components, un transformador. La placa de característiques del transformador indica que la tensió nominal del primari (a l'esquerra del dibuix) és de 100 V i la tensió nominal del secundari (a la dreta del dibuix) és de 50 V. Tota la instal·lació es connecta a una font de tensió contínua U. Determineu:
a)
La mesura de l'amperímetre A 1. [0,5 punts]
b)
La tensió U 2 als borns del secundari del transformador. [0,5 punts]
c)
La mesura del voltímetre V 1. [0,5 punts]
d)
El valor de la resistència R 4. [0,5 punts]
e)
El corrent I 1 que circula pel primari del transformador. [0,5 punts]
Solución
Según los criterios oficiales de corrección
a) La mesura de l'amperímetre A1.
Solución: A
b) La tensió U2 als borns del secundari del transformador.
Solución: V
c) La mesura del voltímetre V1.
Solución: V
d) El valor de la resistència R4.
Solución: Ω
e) El corrent I1 que circula pel primari del transformador.
Solución: A
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
