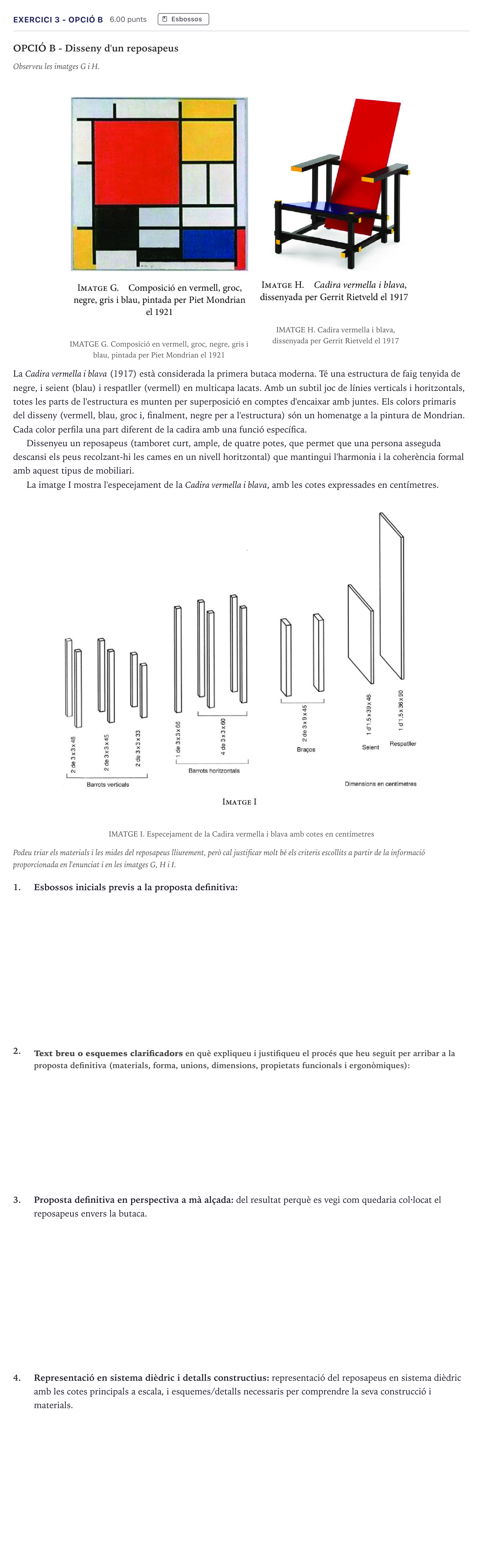

Exercici 3 - Opció B · Diseño Selectividad Cataluña Setembre Serie 2 2026

OPCIÓ B - Disseny d'un reposapeus

Observeu les imatges G i H.

IMATGE G. Composició en vermell, groc, negre, gris i blau, pintada per Piet Mondrian el 1921

IMATGE H. Cadira vermella i blava, dissenyada per Gerrit Rietveld el 1917

La Cadira vermella i blava (1917) està considerada la primera butaca moderna. Té una estructura de faig tenyida de negre, i seient (blau) i respatller (vermell) en multicapa lacats. Amb un subtil joc de línies verticals i horitzontals, totes les parts de l'estructura es munten per superposició en comptes d'encaixar amb juntes. Els colors primaris del disseny (vermell, blau, groc i, finalment, negre per a l'estructura) són un homenatge a la pintura de Mondrian. Cada color perfila una part diferent de la cadira amb una funció específica.

Dissenyeu un reposapeus (tamboret curt, ample, de quatre potes, que permet que una persona asseguda descansi els peus recolzant-hi les cames en un nivell horitzontal) que mantingui l'harmonia i la coherència formal amb aquest tipus de mobiliari.

La imatge I mostra l'especejament de la Cadira vermella i blava, amb les cotes expressades en centímetres.

IMATGE I. Especejament de la Cadira vermella i blava amb cotes en centímetres

Podeu triar els materials i les mides del reposapeus lliurement, però cal justificar molt bé els criteris escollits a partir de la informació proporcionada en l'enunciat i en les imatges G, H i I.

1.

Esbossos inicials previs a la proposta definitiva:

2.

3.

Proposta definitiva en perspectiva a mà alçada: del resultat perquè es vegi com quedaria col·locat el reposapeus envers la butaca.

4.

Representació en sistema dièdric i detalls constructius: representació del reposapeus en sistema dièdric amb les cotes principals a escala, i esquemes/detalls necessaris per comprendre la seva construcció i materials.
